内燃机进排气控制凸轮轴结构设计

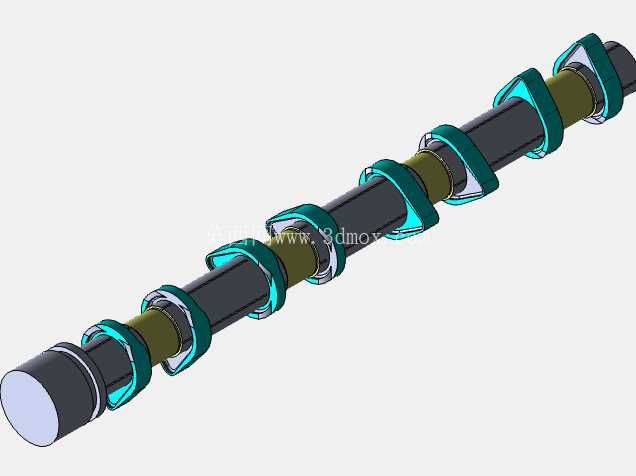

在往复式内燃机的配气机构体系里，凸轮轴是决定进排气时序、气门升程曲线的核心执行部件，其型线精度、安装同轴度、凸轮相位排布直接决定发动机的充气效率、怠速稳定性、高转速区间动力输出表现，同时对配气机构的摩擦损耗、NVH性能有着不可忽视的影响。本次设计的凸轮轴采用整体式中空轴身结构，相比传统实心锻钢凸轮轴，在保证整体扭转刚度、抗弯强度满足设计要求的前提下，有效降低了运动件自身惯量，减少气门驱动过程中的惯性冲击，适配高转速内燃机的动态响应需求。

从实际应用场景来看，该凸轮轴适配直列四缸四冲程内燃机的顶置凸轮轴配气布局，每缸对应进排气两个凸轮桃形，八个凸轮沿轴身轴向按既定点火相位角排布，相邻凸轮的相位夹角严格匹配发动机1-3-4-2的点火顺序，确保各缸进排气门按做功循环精准启闭。轴身的支撑轴颈采用等直径阶梯设计，与缸盖凸轮轴轴承孔的配合间隙控制在合理公差范围内，轴颈表面设计有环形油槽，可承接缸盖油道输送的压力润滑油，在轴颈与轴承衬套之间形成稳定油膜，降低长时间运转下的磨损速率。

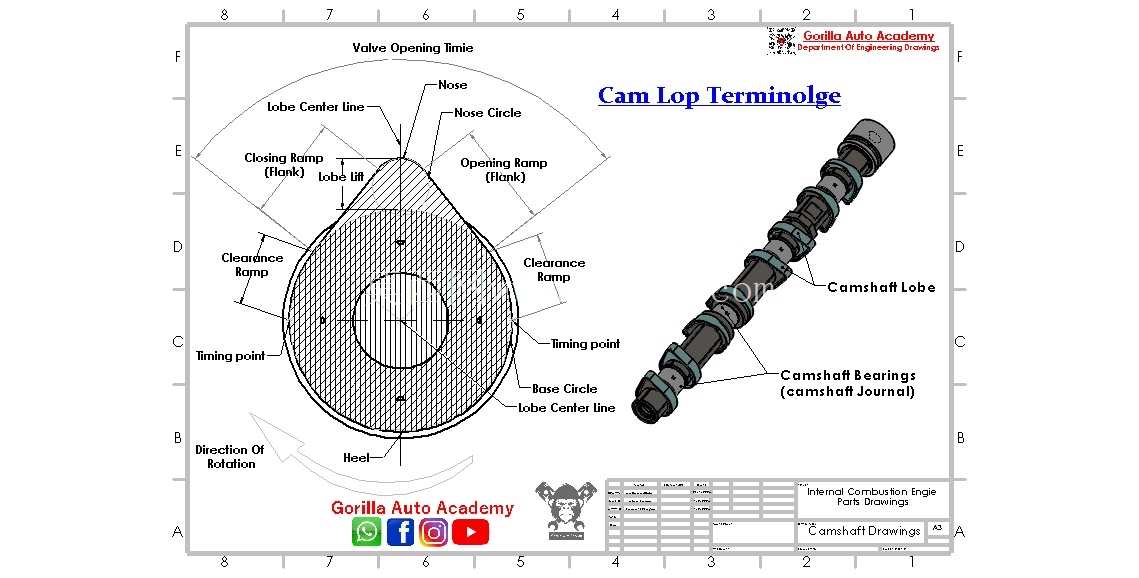

设计过程中，凸轮型线的打磨是核心环节，没有采用简单的圆弧相切桃形轮廓，而是结合缓冲段、工作段的加速度曲线优化，在气门开启与落座的缓冲段设置合理的升程变化率，避免气门落座时产生过大冲击异响，同时在气门最大升程段保证足够的开启持续角，提升气缸进排气的扫气效率。凸轮桃形的表面设计有硬化层结构，与气门挺柱或摇臂的接触区域做了轮廓修形，抵消高转速下机构弹性变形带来的气门升程损失，避免出现气门开闭时序偏移的问题。

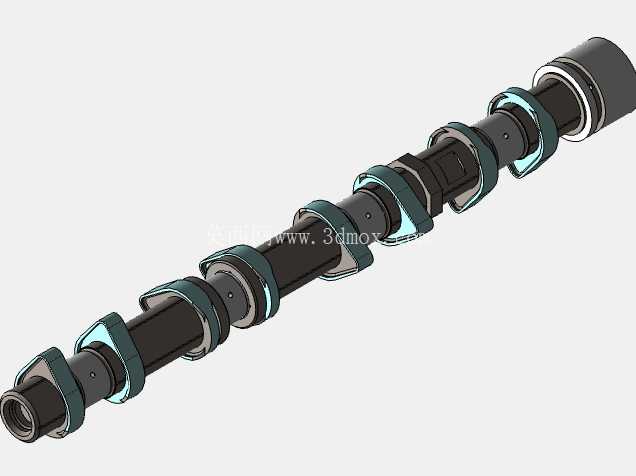

从安装边界来看，轴身一端设计有定位法兰与正时驱动轮的安装接口，通过半圆键实现周向定位，保证凸轮轴与曲轴的正时相位匹配，安装时可通过轴端的定位销孔确认初始配气相位，避免装配时出现正时偏差导致的气门碰撞活塞故障。轴身的轴向定位由末端的止推片实现，控制凸轮轴运转过程中的轴向窜动量在允许范围内，避免凸轮轴向窜动导致的气门升程偏差、偏磨等问题。中空的轴身内腔可作为润滑油道的一部分，将压力润滑油输送到各个凸轮桃形的摩擦接触面，为凸轮与从动件的接触区域提供持续润滑，降低摩擦副的工作温度，减少磨粒磨损的概率。

在结构细节处理上，各个凸轮与轴身的过渡位置采用大圆角过渡设计，避免应力集中导致的凸轮轴疲劳断裂问题，尤其是在发动机高转速交变载荷工况下，圆角过渡结构可有效分散轴身承受的弯曲应力与扭转应力，提升零件的疲劳寿命。轴身的各个支撑轴颈的圆柱度、同轴度公差严格控制，确保凸轮轴装入缸盖后转动灵活无卡滞，各个凸轮的相位角公差控制在极小范围内，避免各缸配气相位不一致导致的发动机运转抖动、动力输出不均问题。

实际选型匹配时，该凸轮轴的轴向总长、支撑轴颈间距、凸轮桃形的最大升程参数，可直接适配对应排量的自然吸气内燃机缸盖结构，无需对缸盖的凸轮轴安装腔、轴承盖结构做额外修改，安装时只需按规定扭矩紧固轴承盖螺栓，确认正时标记对齐即可完成装配。凸轮型线的设计兼顾了低速扭矩输出与高速功率表现，在常用转速区间可保证足够的进气充量，同时避免气门弹簧出现共振现象，配气机构的运动学特性经过反复校验，确保在发动机最高设计转速下，气门不会出现飞脱、反跳等异常工况，保证整机运转的可靠性。
