汽车冲压模具用防旋转衬套结构设计

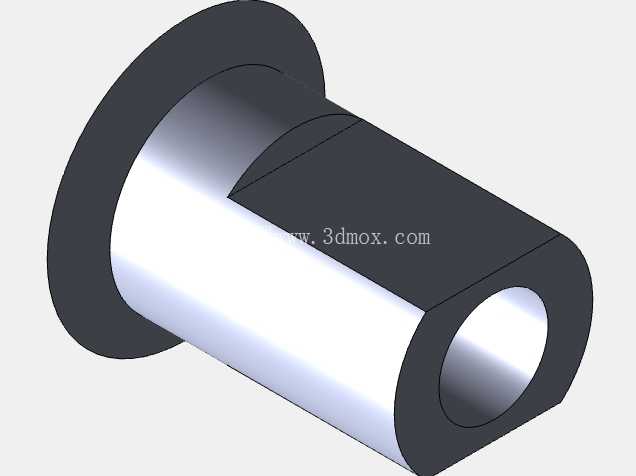

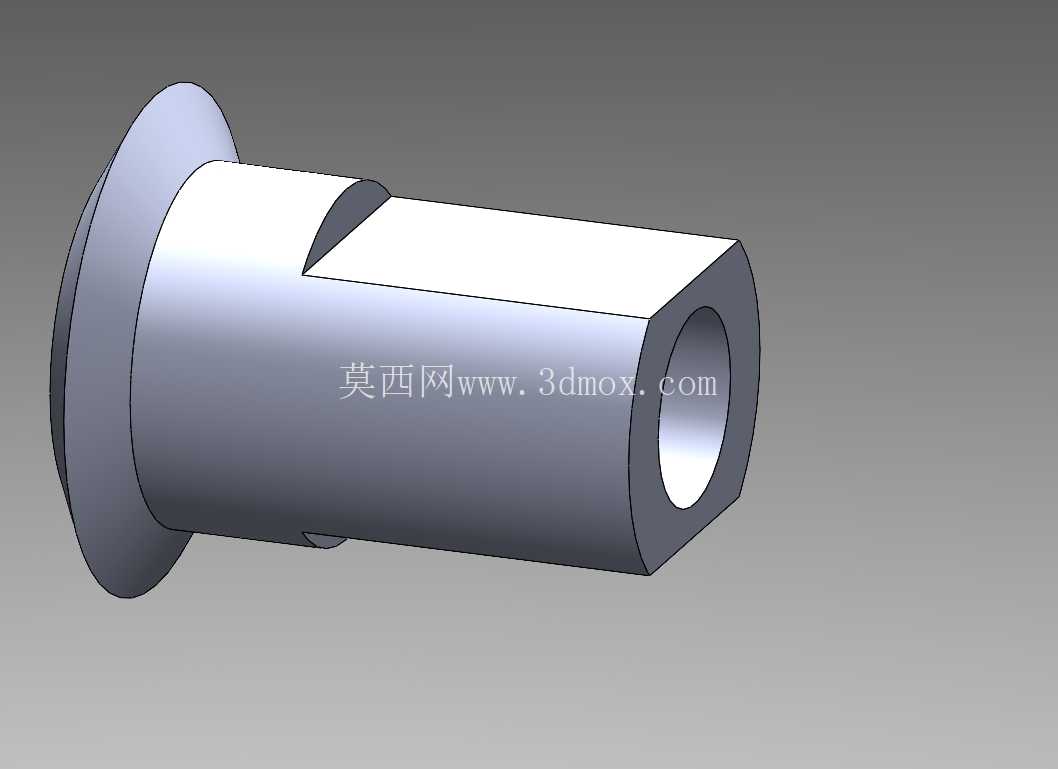

在汽车覆盖件冲压生产线上，模具导向与定位部件的可靠性直接决定了连续冲压节拍下的零件成型精度，防旋转衬套作为模具导柱组件里的关键限位配套零件，主要承担导套周向锁止、配合面耐磨承载、冲压行程中导向间隙补偿的作用，区别于普通光滑衬套，这类带防转结构的衬套专门解决连续高速冲压过程中，导套受偏载力矩作用发生周向转动，进而导致配合面偏磨、导向精度漂移的问题。从实际应用场景来看，这类衬套多安装在汽车冲压模具的上模座导柱安装位，与导柱、可拆卸导套配合组成滑动导向副，适配1600吨以下多工位级进冲压模、单工序修边模的导向系统，尤其适合带侧向冲裁机构的模具工位——这类工位在冲裁瞬间会产生较大的侧向分力，普通无防转结构的衬套在长期交变侧向力作用下，容易出现配合面转动拉伤，导致导柱与衬套的配合间隙从初始的H7/h6精度快速扩大到0.1mm以上，直接造成冲压件毛刺超标、型面错位等质量缺陷。从结构设计思路上看，这款衬套采用带法兰盘的一体式筒体结构，法兰端靠向模座安装面，承担轴向定位作用，筒体侧壁开设的对称防转卡槽与模座上的定位销配合，实现周向锁止，避免衬套在模座安装孔内发生转动；内孔为高精度光滑圆柱面，表面粗糙度控制在Ra0.8以内，与导柱外圆形成间隙配合，保证导柱往复运动时的顺滑度，同时筒体壁厚做了等强度优化，在法兰与筒体衔接处做了R角过渡，避免长期受冲压冲击力作用出现应力集中断裂的问题。从安装边界尺寸来看，法兰盘外径比筒体外径大出1.5倍筒体壁厚尺寸，安装时法兰端面完全贴合模座沉孔端面，沉孔深度与法兰厚度保持0.02mm的过盈配合量，保证衬套安装后无轴向窜动；筒体长度根据模具闭合高度对应的导柱行程设计，保证导柱在最大开模行程下，配合长度不小于筒体内径的1.5倍，避免导向过程中出现卡滞；防转卡槽的宽度与定位销直径采用H7/js6配合，既保证安装时的便捷性，又能完全限制周向转动自由度，卡槽位置做了去毛刺处理，避免安装时刮伤模座安装孔壁。从功能特性上看，这款衬套的结构设计充分考虑了冲压现场的维护需求，防转卡槽采用通槽设计，当衬套配合面出现正常磨损后，不需要拆卸整个模座的导向组件，只需要拆除防转定位销就可以快速更换衬套，大幅缩短模具停机维护时间；筒体材质选用高碳铬轴承钢，整体淬火后硬度达到HRC58-62，配合面做了抛光处理，耐磨性能是普通45号钢衬套的3倍以上，能够承受连续100万次以上的冲压往复摩擦而不出现明显磨损。在实际建模过程中，需要重点控制几个关键尺寸的形位公差：首先是内孔圆柱度公差控制在0.008mm以内，保证导柱滑动时无卡滞点；其次是法兰端面与筒体轴线的垂直度公差控制在0.01mm以内，避免安装后衬套出现偏斜导致导柱受力不均；另外防转卡槽的对称度公差控制在0.02mm以内，保证定位销安装后受力均匀，不会出现单侧挤压变形的问题。很多新手结构设计师在做这类衬套设计时，容易忽略防转卡槽的应力释放问题，直接在筒体上开直角槽，导致冲压过程中卡槽根部出现应力集中开裂，这款设计在卡槽根部做了R0.5的圆角过渡，有效分散了侧向力带来的应力集中，大幅提升了衬套的疲劳寿命。另外在安装配合设计上，筒体外圆与模座安装孔采用H7/p6的过盈配合，压入模座后不会出现径向松动，配合法兰端面的轴向定位和防转销的周向锁止，三个方向的自由度完全被限制，能够适应高速冲压场景下的交变载荷冲击，不会出现衬套移位、转动的问题。
