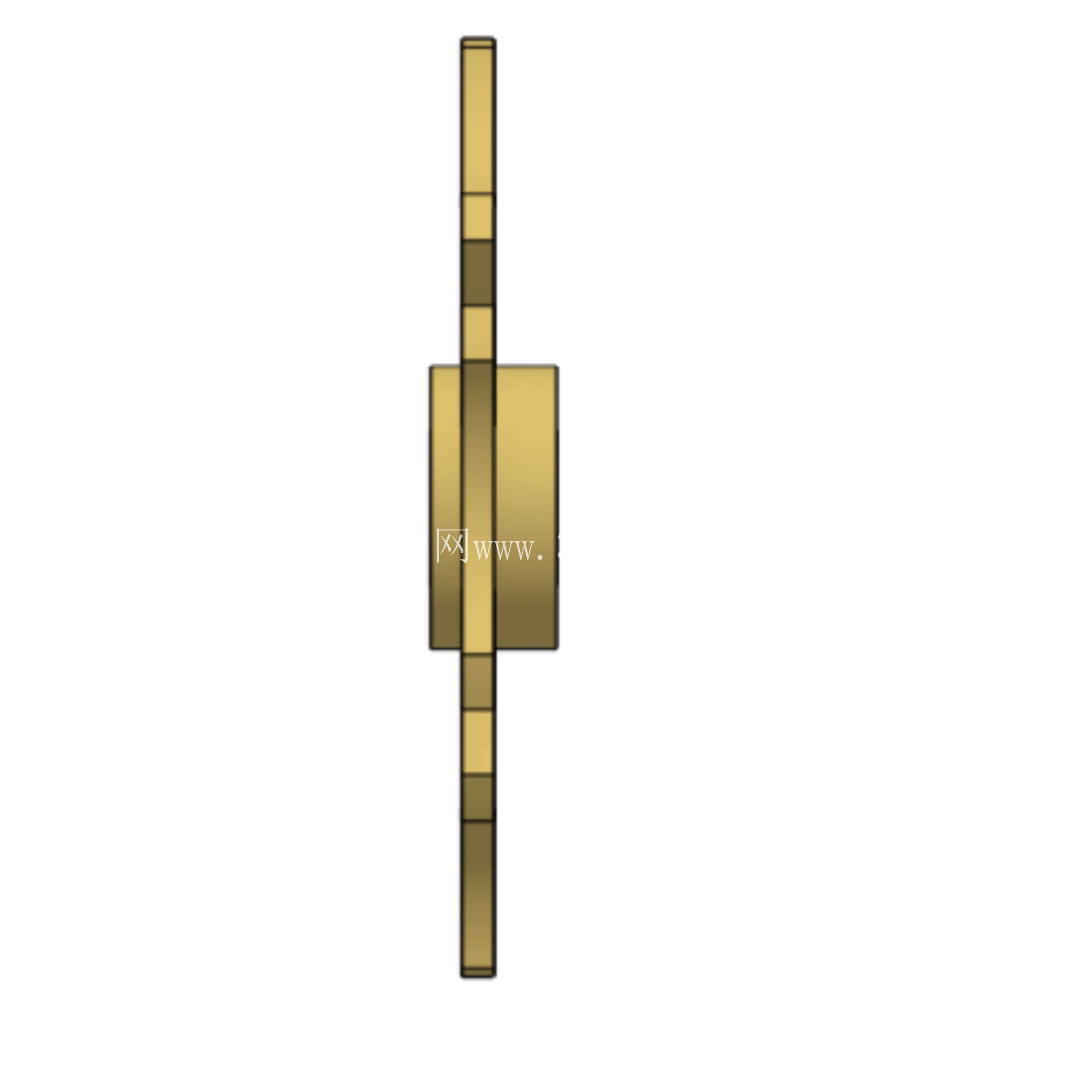

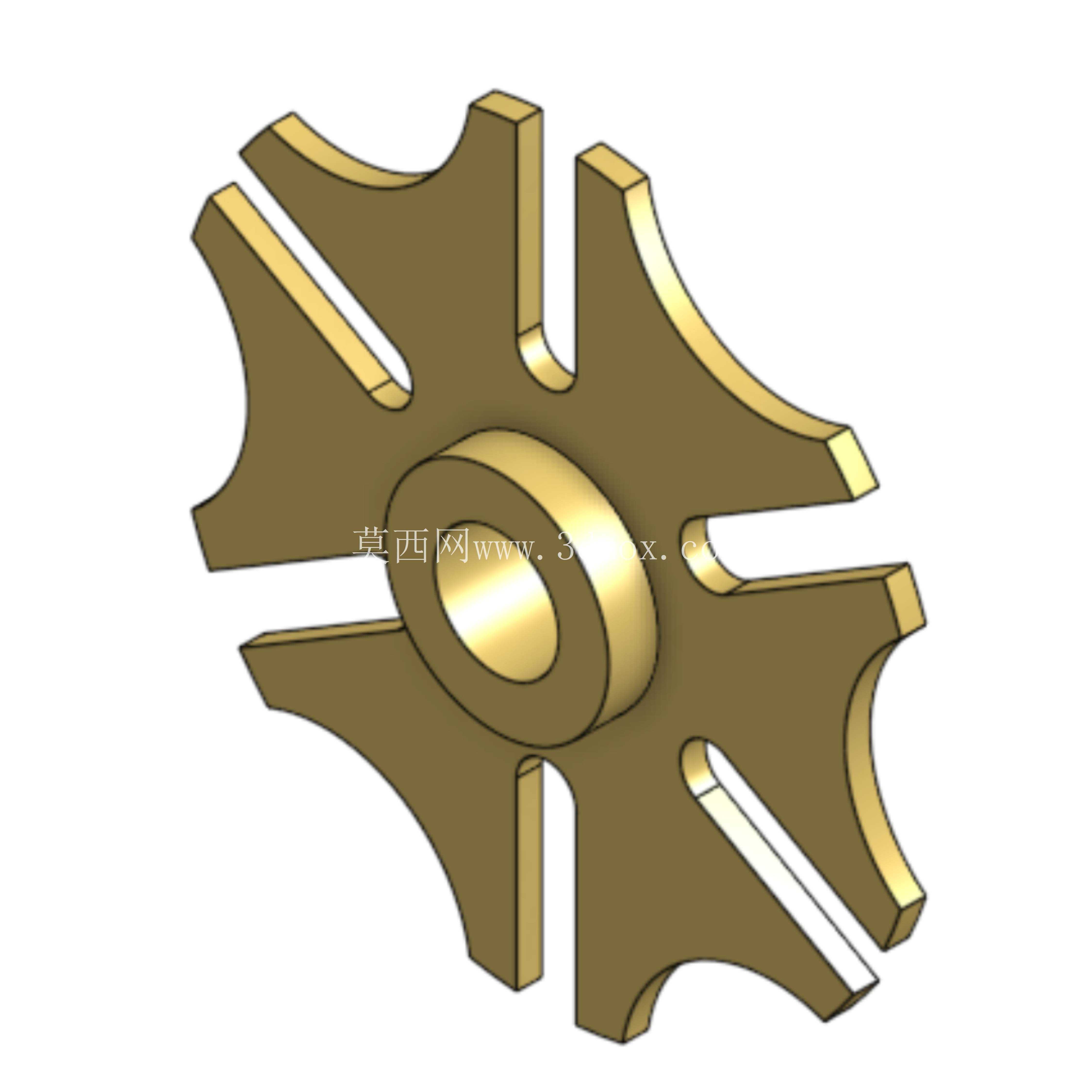

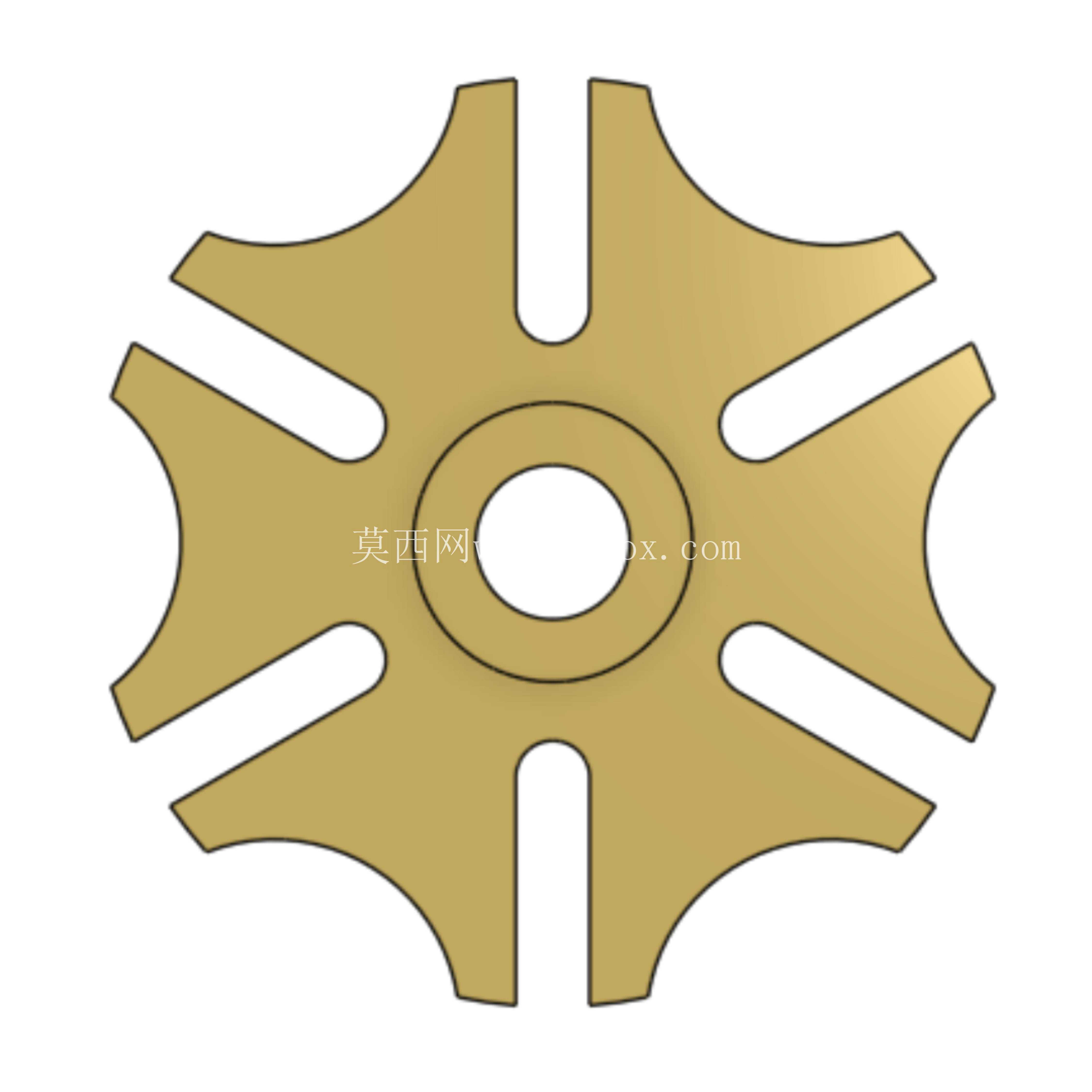

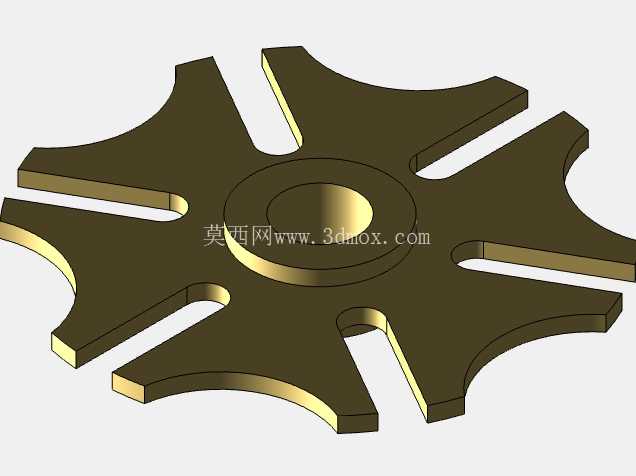

六槽间歇传动用日内瓦驱动轮结构

在自动化装配线的转位工位、多工位计时计数机构、电影放映机的胶片走片机构以及轻工包装设备的间歇送料单元中，这类六槽日内瓦驱动轮是实现连续转动到间歇步进运动转换的核心执行件，和配套的圆柱销拨盘配合使用时，能在拨盘连续匀速旋转的过程中，带动从动槽轮完成单周期固定角度的转位，转位结束后依靠槽轮上设计的内凹锁止弧和拨盘的外凸锁止弧面贴合，实现分度工位的无额外锁紧定位，避免工位在停歇阶段出现偏移。从实际使用的工况来看，这类槽轮的设计首先要匹配拨盘的回转直径，六个径向槽的分布角度严格按照60度等分加工，槽的宽度需要和拨盘上驱动销的直径保持H7/g6的间隙配合，既保证驱动销能顺利滑入滑出槽道，又不会因为间隙过大造成转位过程的冲击异响。设计时特意在每个槽道的末端加工了微小的圆弧卸荷槽，避免驱动销在进入和脱离槽道的瞬间出现应力集中，延长零件在高频启停工况下的疲劳寿命，同时每个槽轮凸爪的外弧面都做了和拨盘锁止弧完全匹配的曲率设计，锁止段的贴合面宽度经过反复校核，既保证锁止时的定位刚度，又不会因为弧面过长造成运动干涉。从安装边界来看，槽轮中心的轮毂凸台高度需要和安装座的沉孔深度匹配，中心孔的公差按照H7级设计，适合和配套的传动轴通过平键连接传递扭矩，轮毂的外径尺寸要保证在安装平键后，键槽侧壁不会出现壁厚过薄的问题，槽轮的整体外径尺寸需要根据工位的回转半径需求确定，六个凸爪的外边缘做了小倒角处理，避免装配过程中锐边划伤操作人员，也减少零件运转过程中的空气阻力。在实际选型适配时，要注意拨盘上驱动销的进入深度，必须保证驱动销完全进入槽道后再带动槽轮转位，避免出现顶死或者滑销的问题，槽轮的厚度要根据传递的扭矩大小调整，扭矩较大的工况下可以适当增加零件厚度，或者选用40Cr调质处理后表面淬火的工艺提升槽道的耐磨性能。这类槽轮机构相比棘轮棘爪的间歇传动结构，传动过程更平稳，冲击噪音更小，分度精度更高，适合中高速的间歇转位工况，在多工位转盘装配设备、自动灌装生产线的瓶位转位、印刷设备的走纸机构中都有广泛应用，设计时还要注意槽道的侧壁粗糙度要达到Ra1.6以下，减少驱动销和槽道之间的摩擦磨损，长期使用时可以在槽道表面涂抹少量润滑脂降低摩擦系数。锁止弧的位置精度直接影响停歇阶段的定位精度，加工时需要和中心孔保持严格的同轴度，凸爪之间的缺口弧度要完全避让拨盘的回转轨迹，避免拨盘在空转阶段和槽轮发生剐蹭。
