教学实验用带箱体Pelton与Turgo小型涡轮机

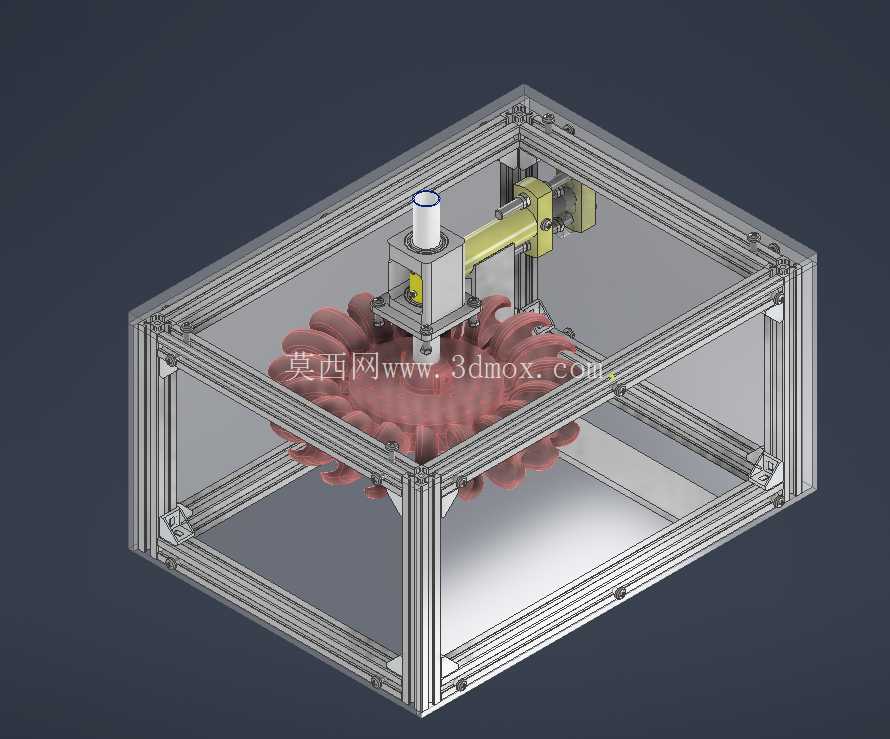

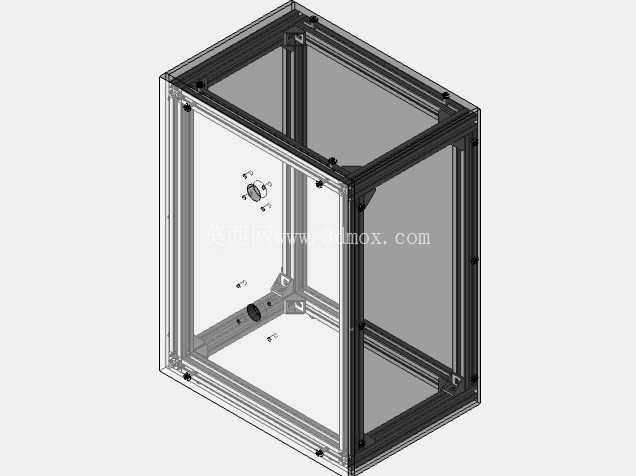

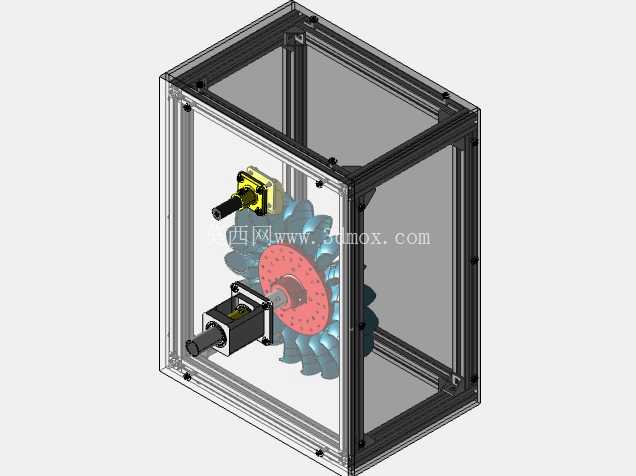

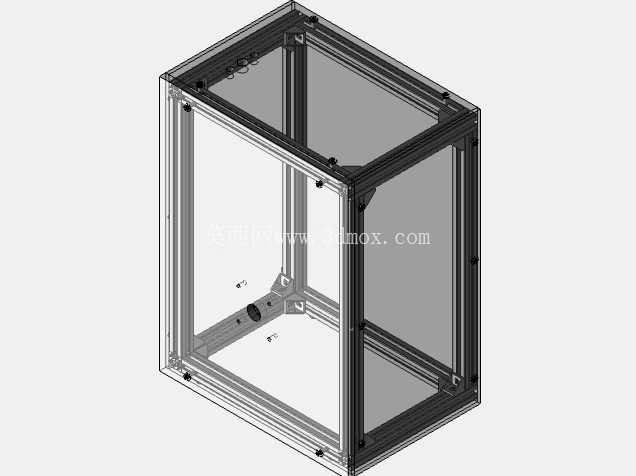

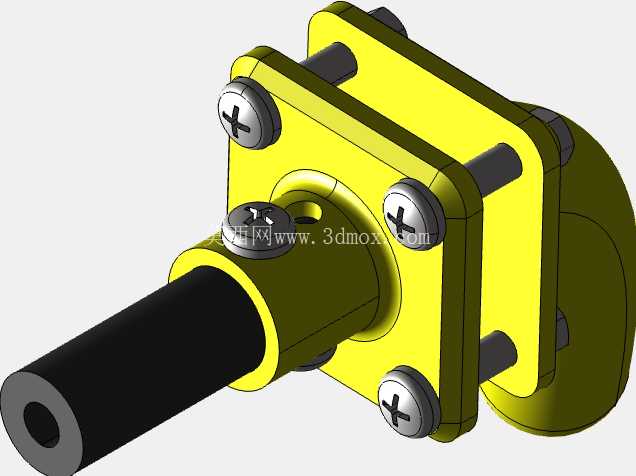

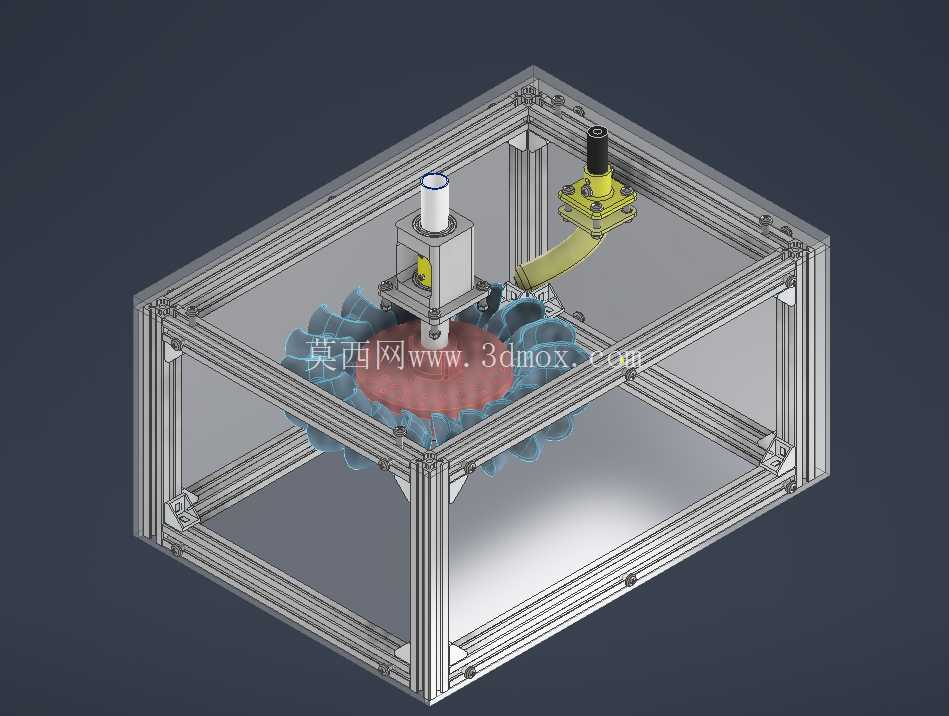

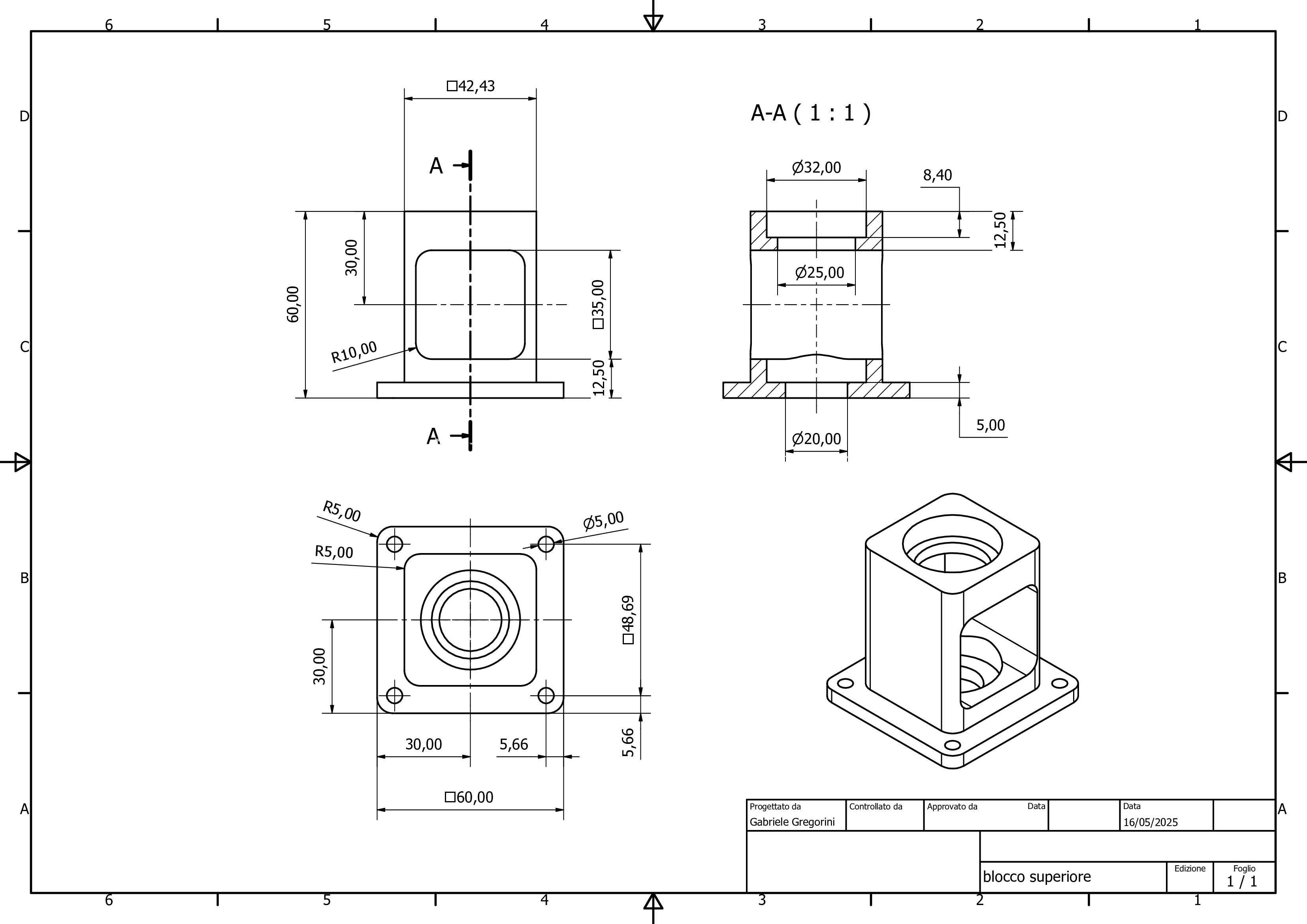

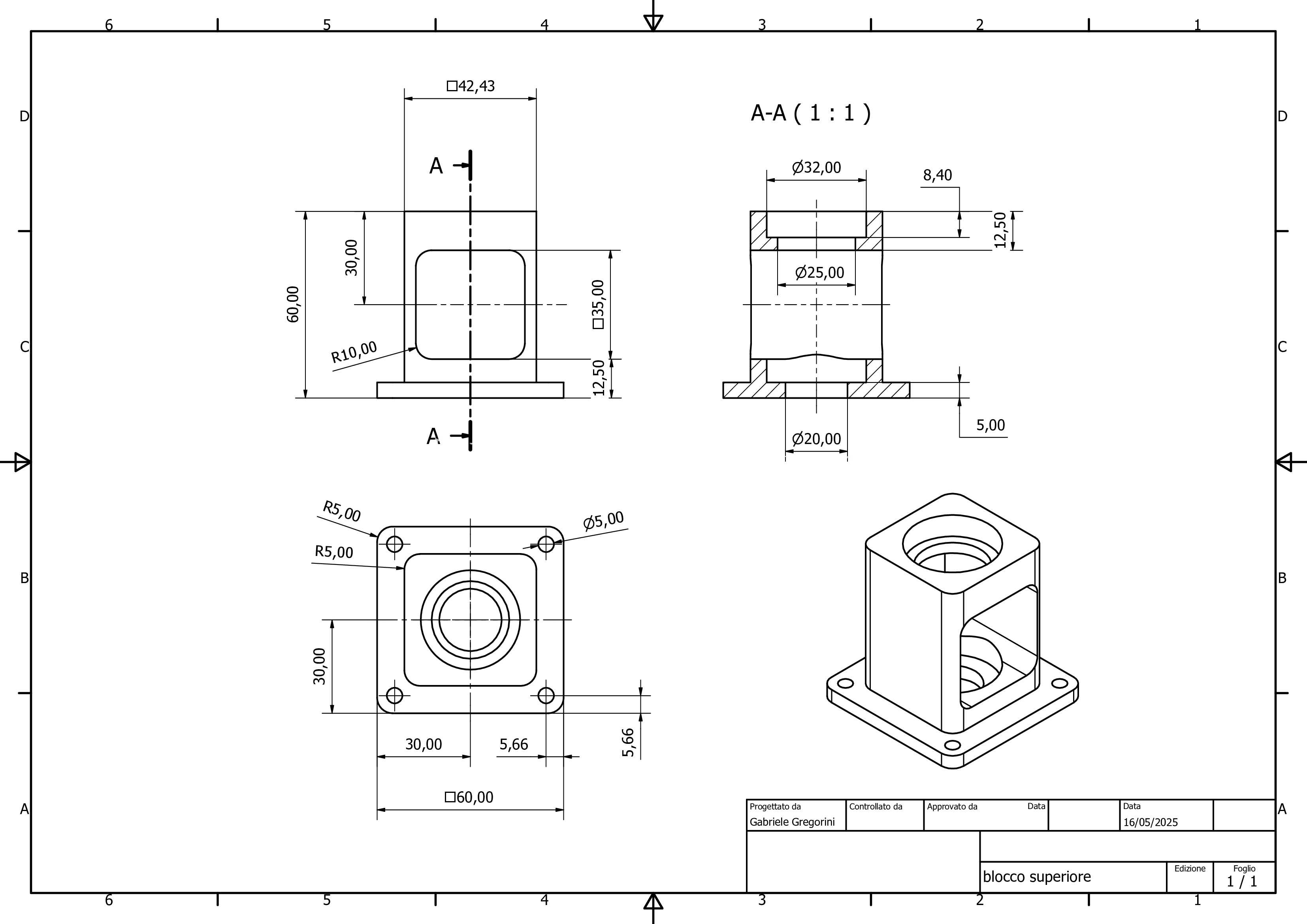

这套小型涡轮实验装置的核心设计出发点，是面向流体机械相关专业的教学演示与原理验证场景，解决常规工业涡轮机尺寸过大、结构封闭、无法直观观测做功过程的痛点，让学习者可以在实验室桌面环境下，完整观测冲击式水轮机的能量转换全过程。装置整体采用工业铝型材搭建外框架，这种选型一方面是利用铝型材装配灵活、改装拓展性强的特点，方便后续根据实验需求加装传感器、调整喷嘴位置，另一方面铝型材的标准槽道可以兼容各类常规机械安装配件，不需要额外定制复杂的安装基座，整体外框的安装边界控制在桌面设备的常规尺寸范围内，不需要额外做地面固定，放置在标准实验台面上即可开展实验，框架的边角做了圆弧过渡处理，避免教学场景下的磕碰风险。

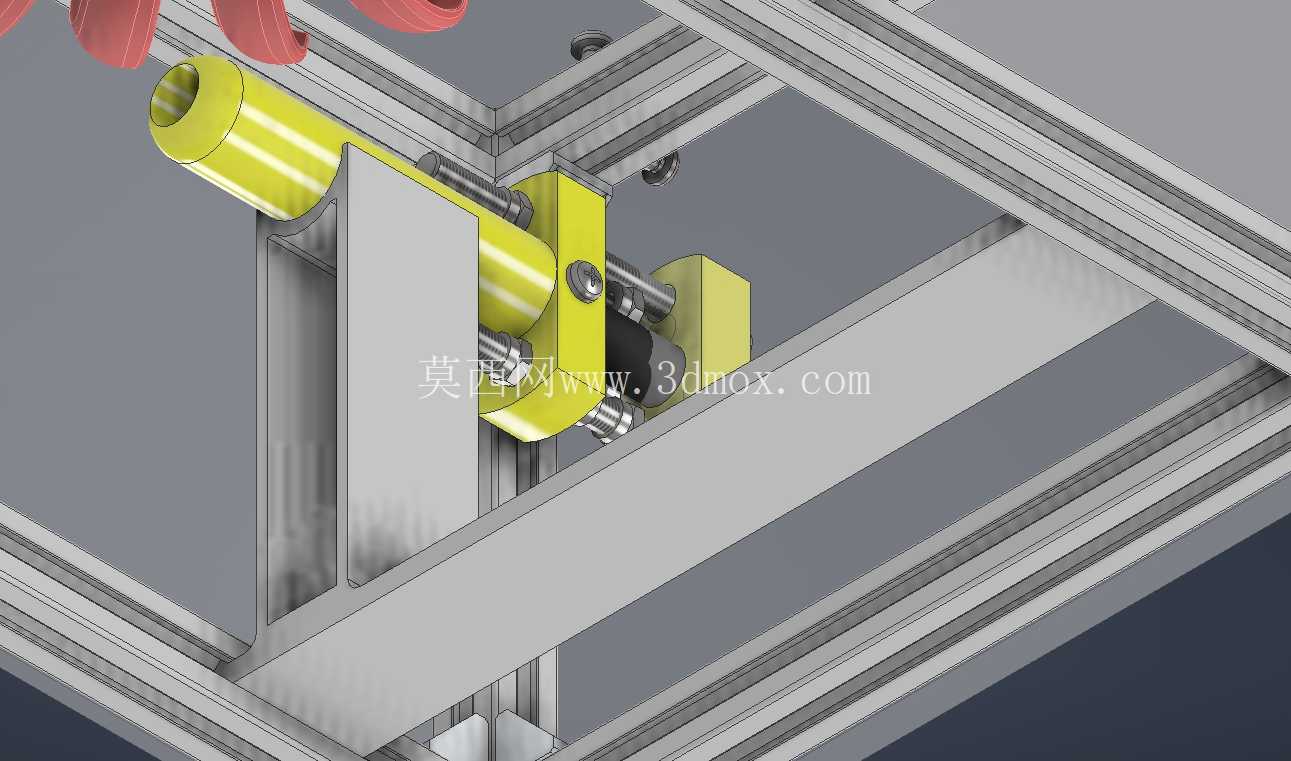

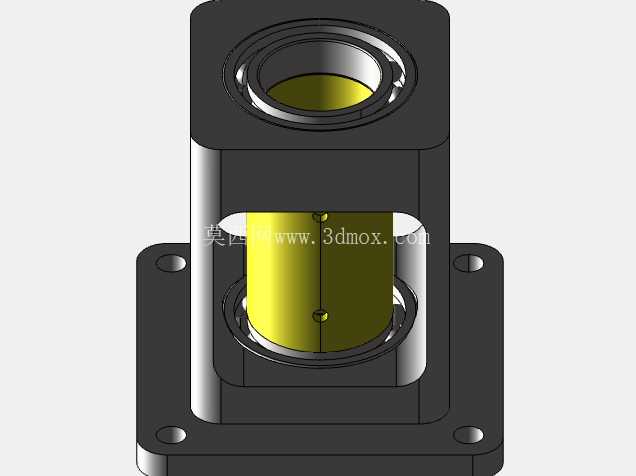

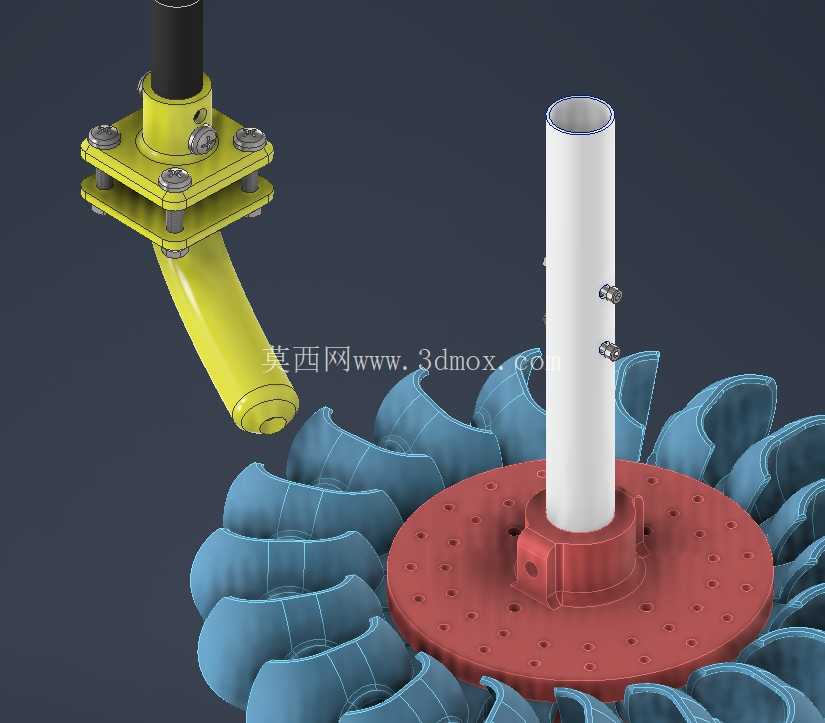

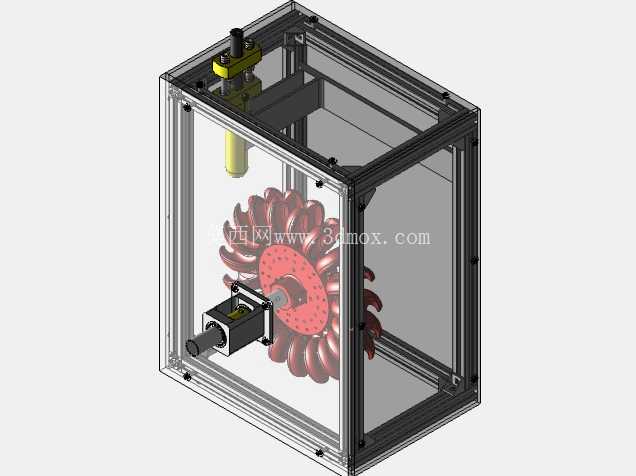

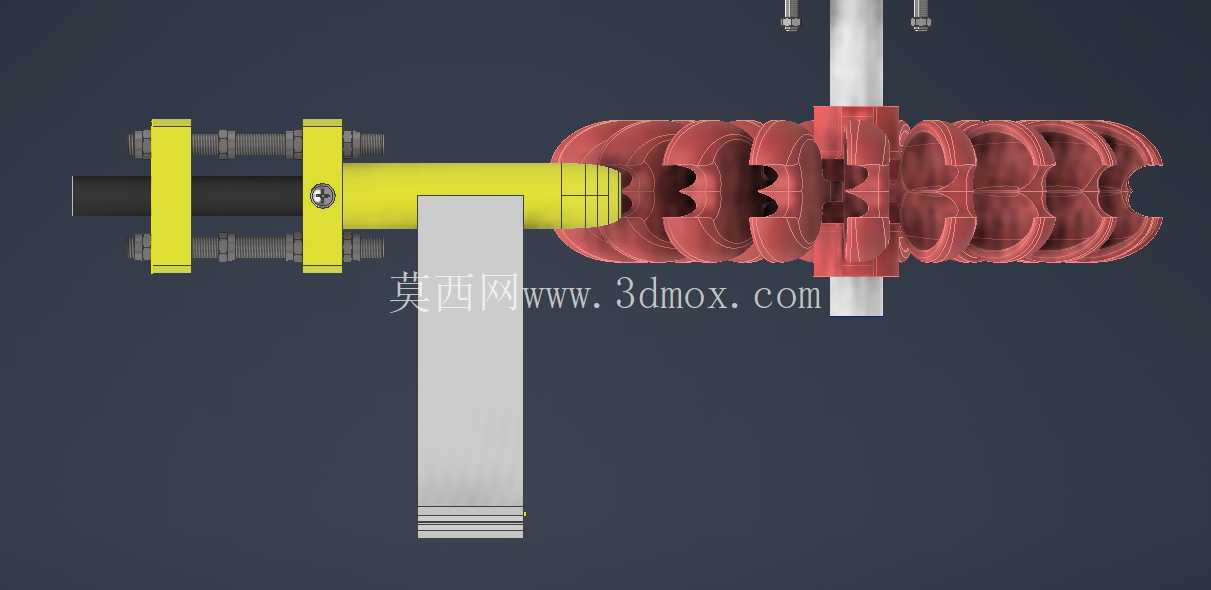

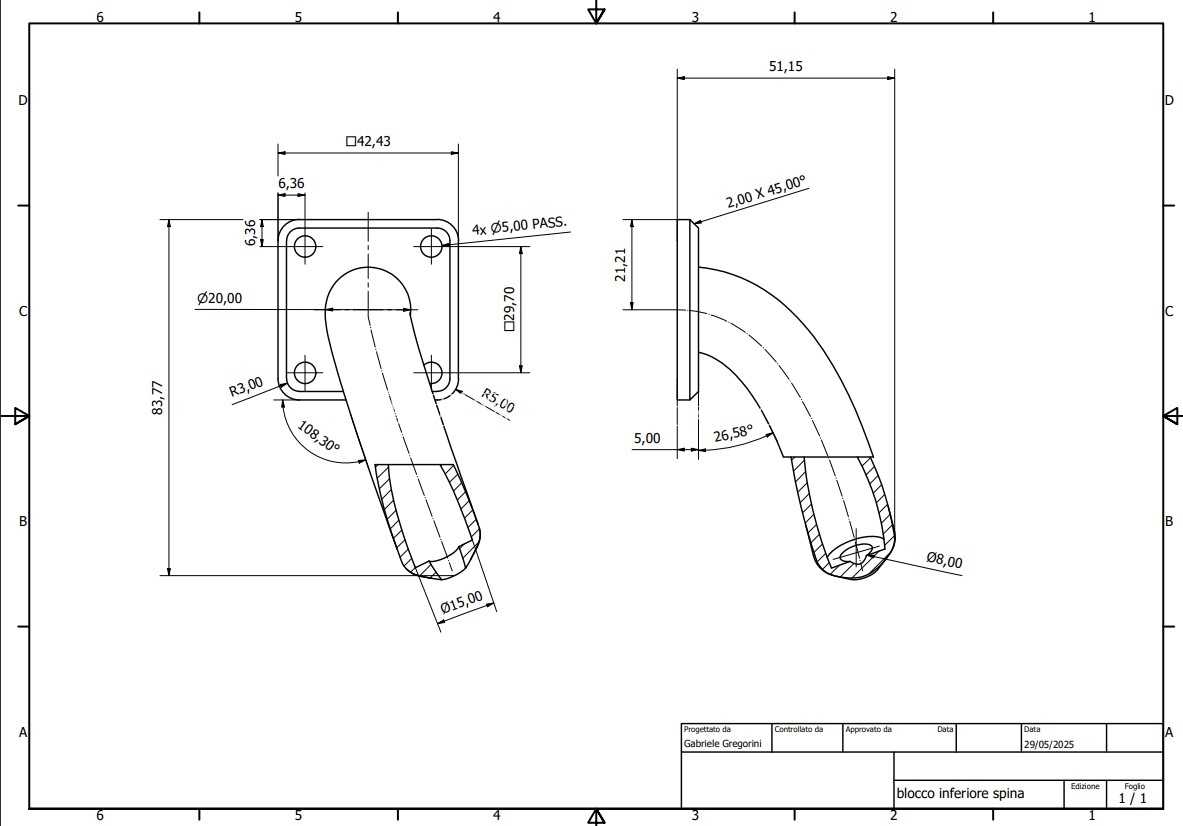

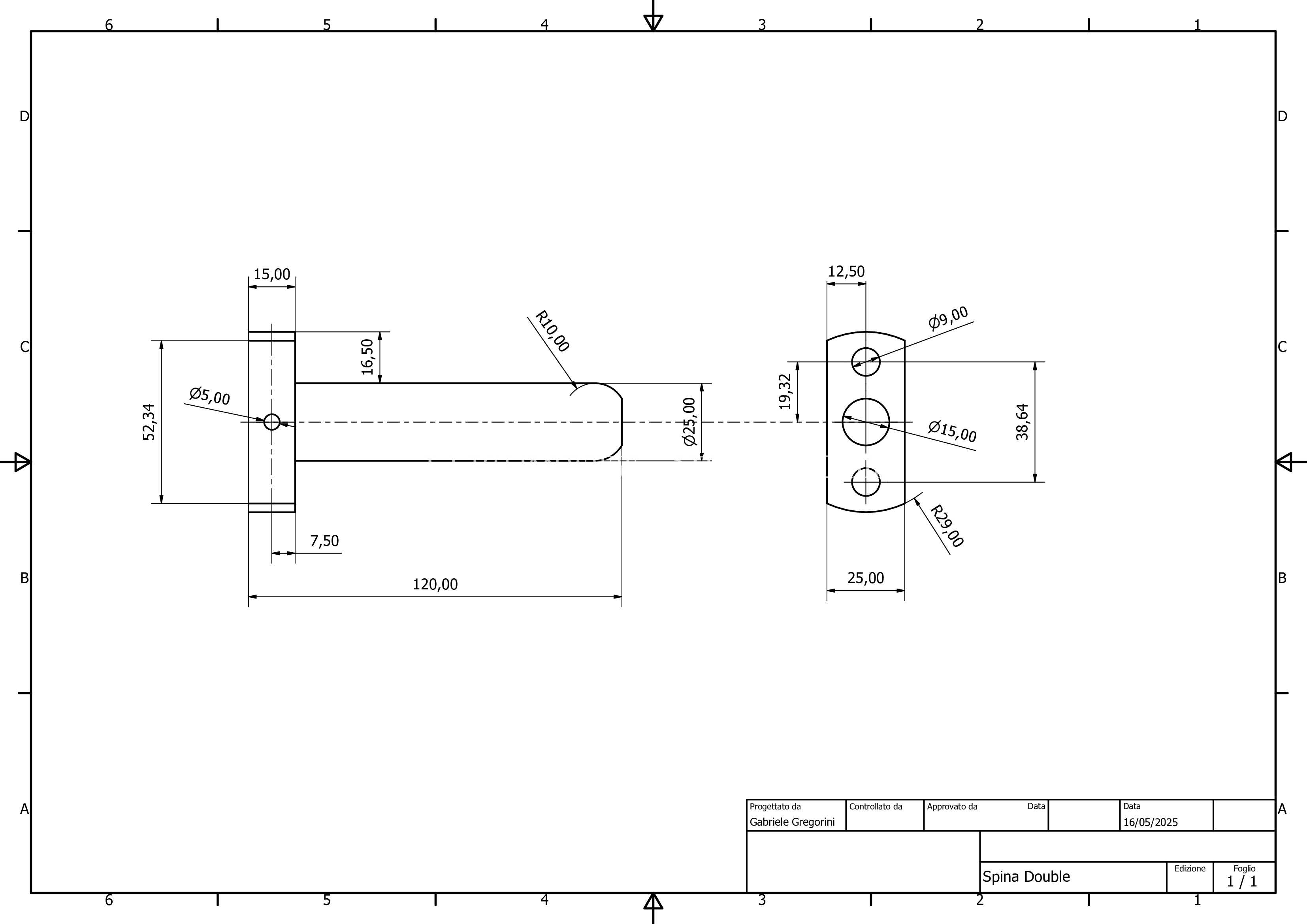

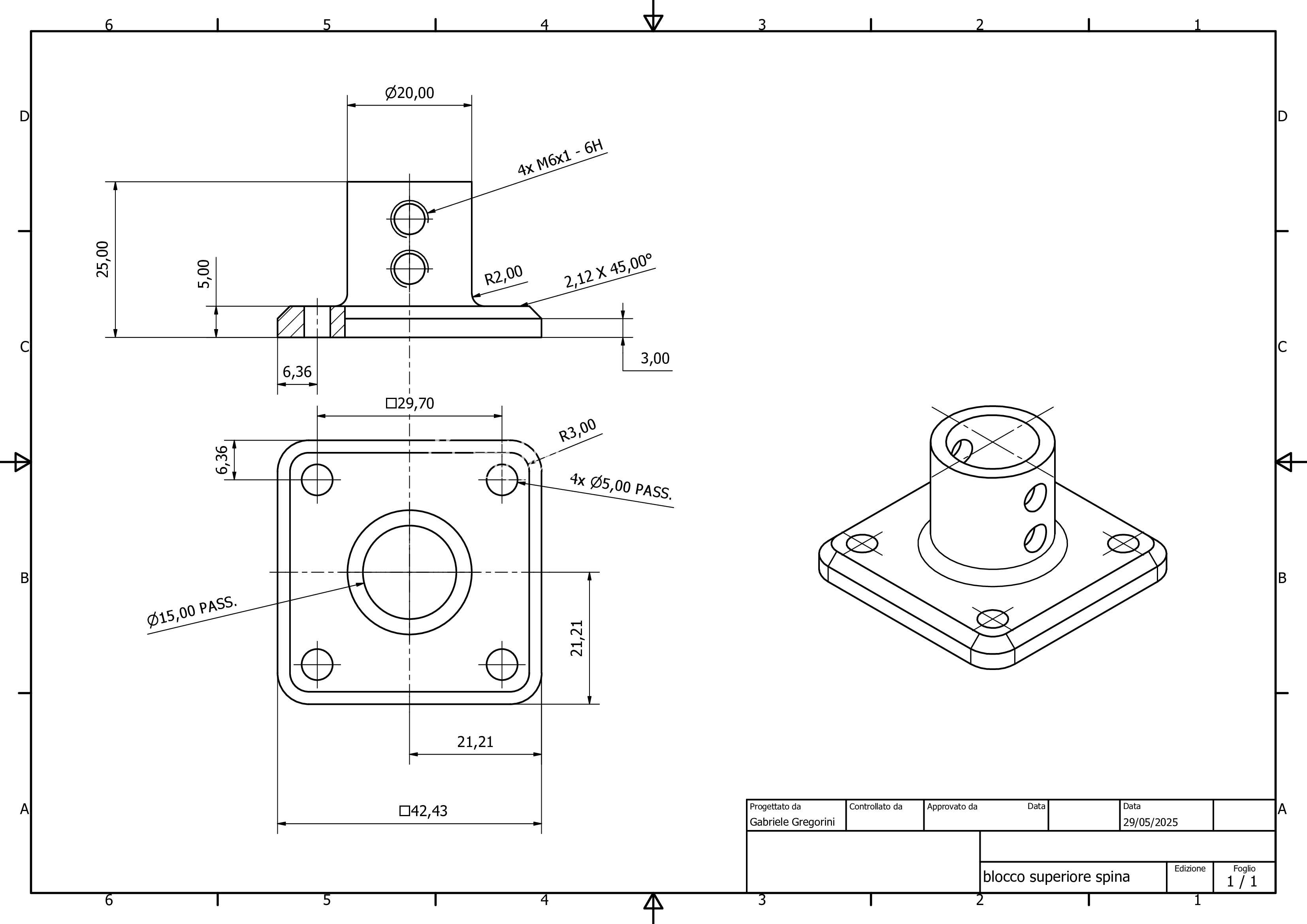

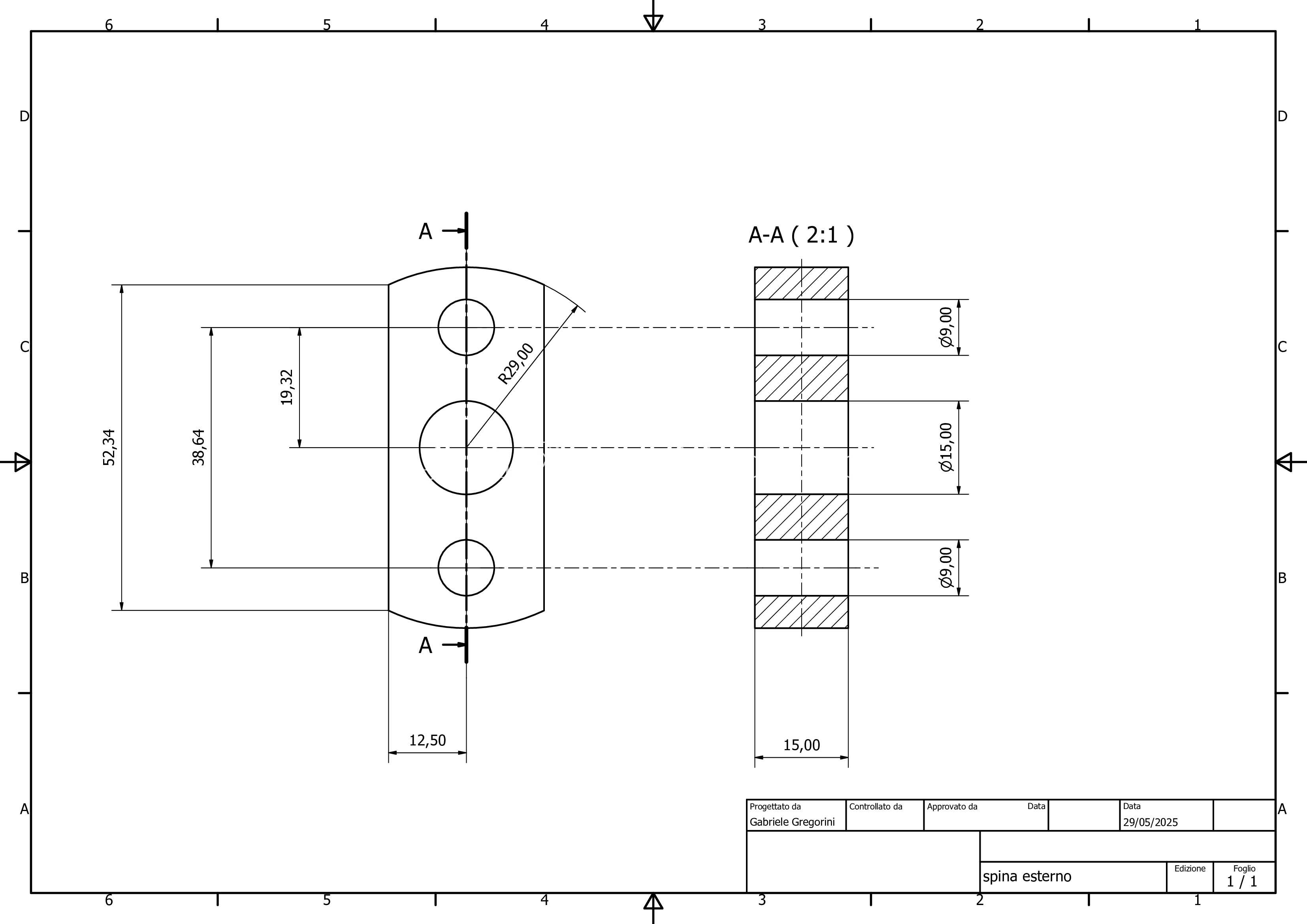

装置内部集成了两种冲击式涡轮结构，分别对应Pelton水斗式涡轮与Turgo斜击式涡轮，两种涡轮共用同一套进水接口与安装基准，实验过程中不需要拆解整体框架，只需要更换涡轮轮盘与对应喷嘴组件，就可以完成两种涡轮的性能对比实验，这种可切换的双结构设计，能够让学习者直观理解不同冲击式涡轮的射流冲击角度、做功区间、能量转换效率的差异。喷嘴组件设计了双销位调节结构，两个定位销分别对应不同的射流入射角度，调节时只需要松开锁紧件，将喷嘴调整到对应销位后重新锁紧即可，不需要反复做角度校准，降低了教学实验中的操作门槛，也避免了学生手动调节角度带来的实验数据偏差。

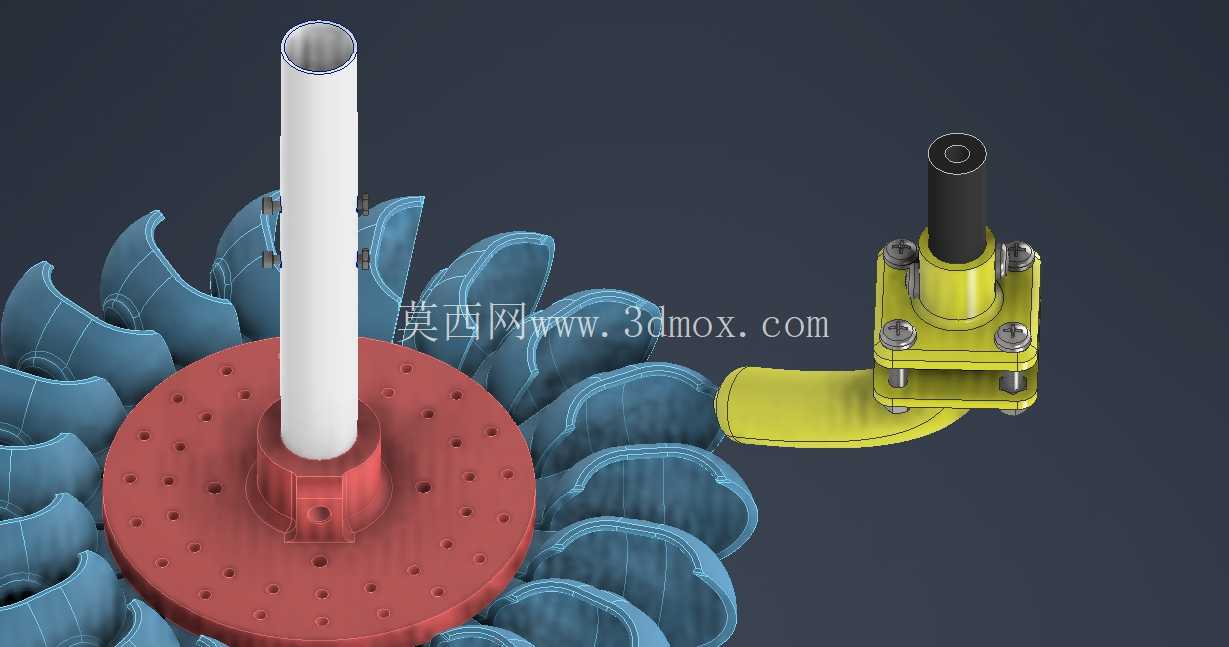

涡轮轮盘采用透明可视的护罩结构，轮盘的水斗/叶片做功区域完全暴露在观测视野内，实验过程中可以清晰看到高压射流冲击叶片后，水流的流向变化与轮盘的转动状态，配合可选的转速传感器、压力传感器，可以直接采集不同进水压力下的涡轮转速、输出扭矩数据，完成水轮机特性曲线的测绘实验。装置底部预留了标准的动力输出接口，可以外接小型发电机、阻尼负载等配件，拓展开展水力发电原理演示、负载特性匹配等延伸实验内容。

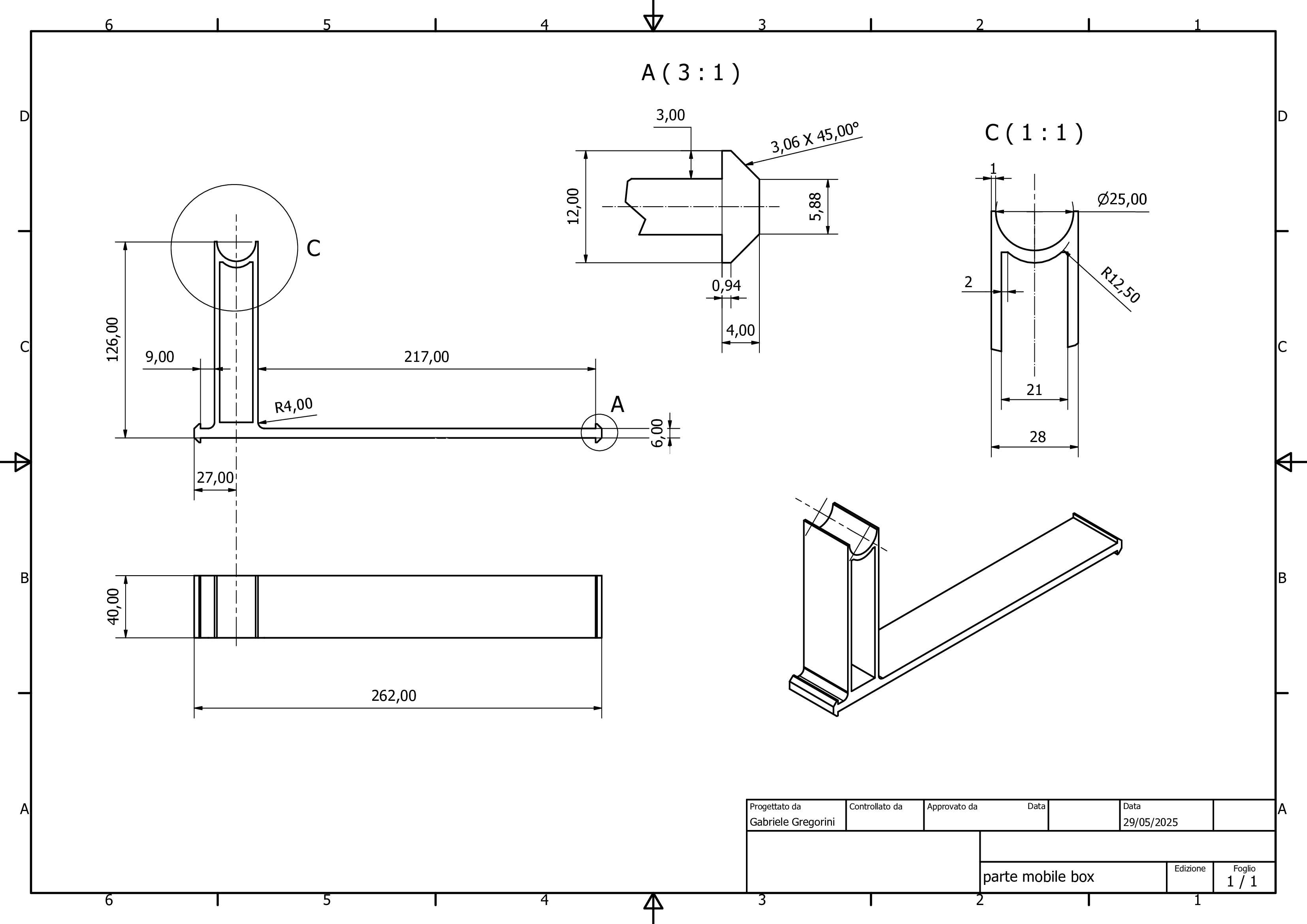

从结构设计的细节来看，整个装置的水路做了集成式回水设计，箱体底部设置了集水槽，冲击过涡轮的水流会顺着集水槽回流到储水区域，不需要外接复杂的排水管路，实验过程中不会出现水流飞溅打湿实验台面的问题，所有的转动部件都设置在铝型材框架的内部安全区域，外露的转动轴部分加装了防护套，避免实验过程中衣物、头发卷入的安全隐患。进水接口采用标准的快插接头，兼容实验室常规的供水软管，不需要额外定制转接头，接入带压力调节的供水管路即可快速开展实验。

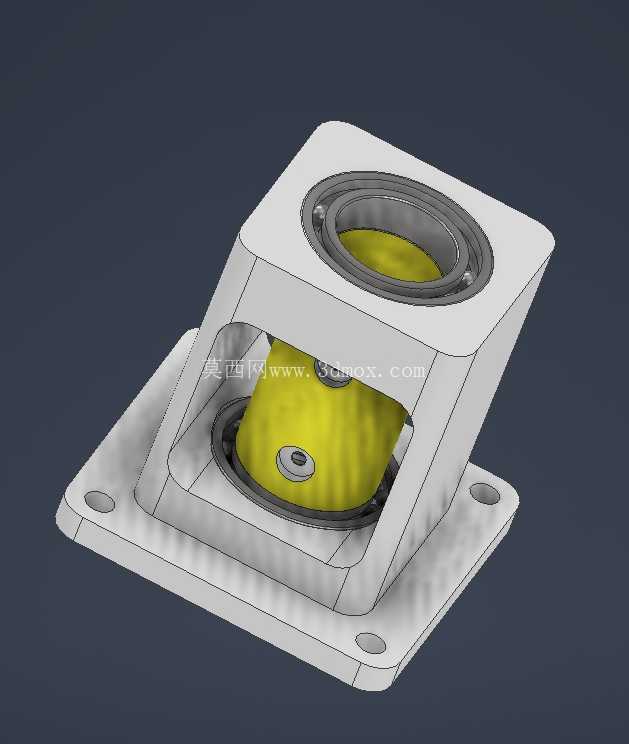

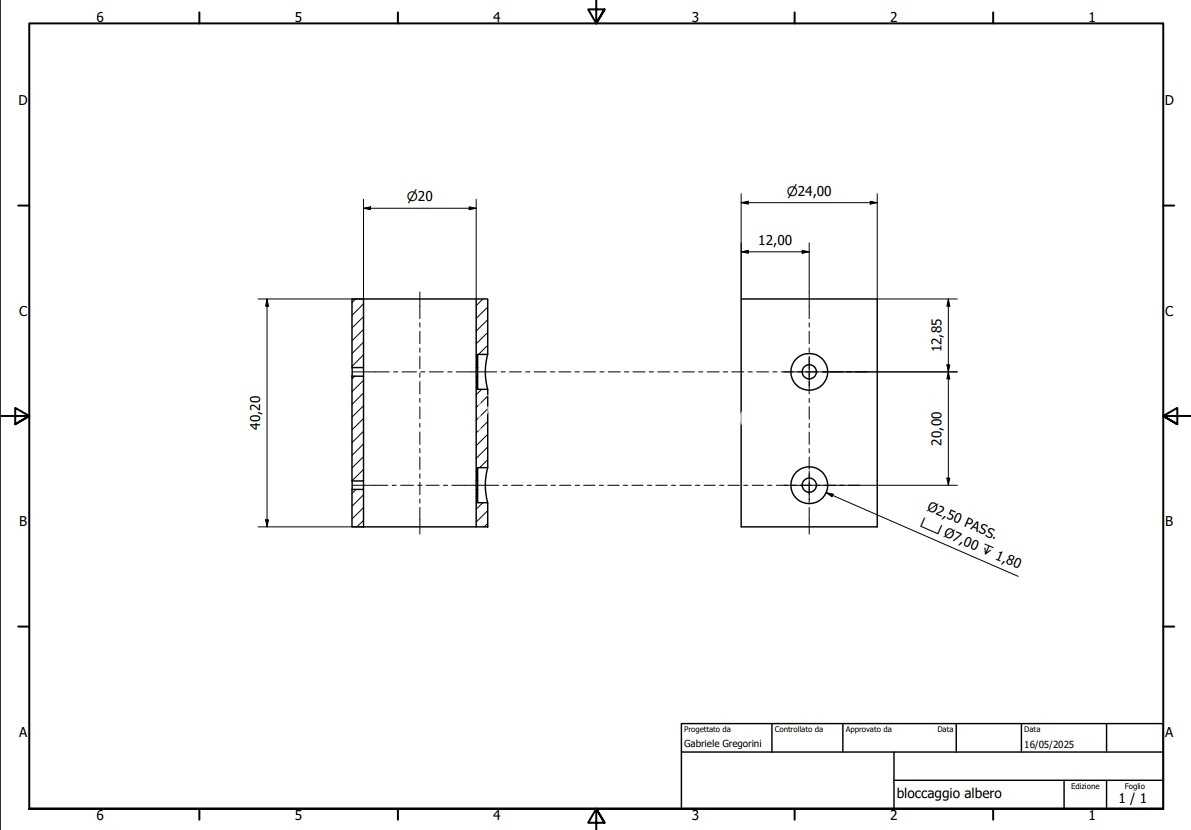

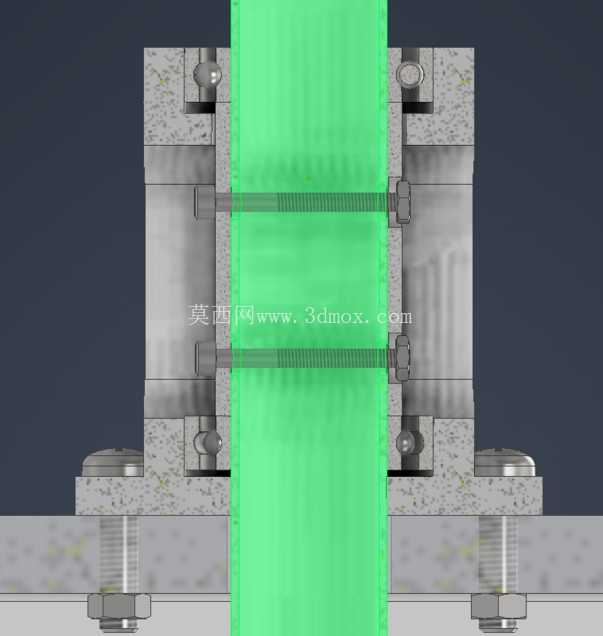

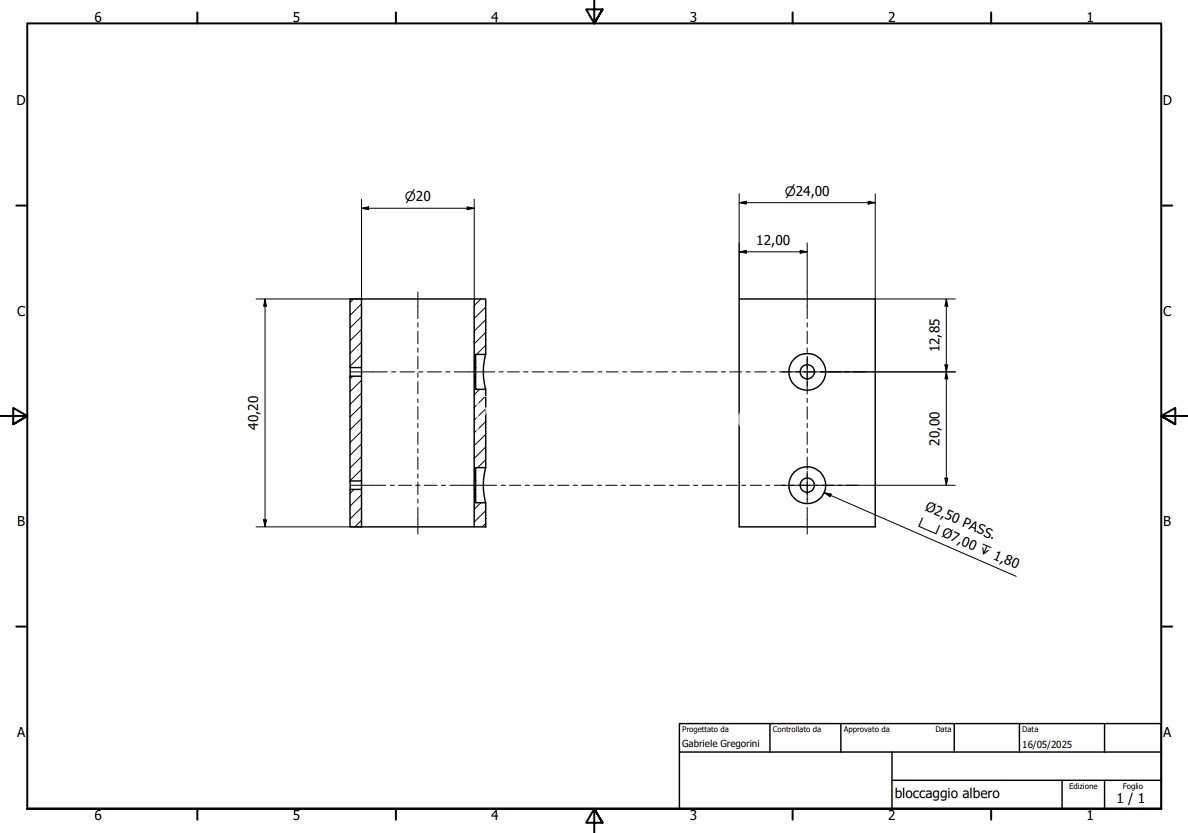

这套装置的结构设计充分考虑了教学场景的使用需求，所有易损件都采用标准件选型，比如喷嘴的密封件、轮盘的轴承、锁紧件都是市面常规采购的标准配件，长时间使用出现磨损后可以快速更换，不需要定制专用配件，降低了设备的后期维护成本。框架上预留的多个安装槽位，可以根据不同的教学需求，加装流量传感器、转速表、扭矩仪等测试配件，不需要对原有框架做打孔、焊接等二次加工，拓展性能够覆盖从基础原理演示到进阶性能测试的不同层次教学需求。两种涡轮的轮盘采用模块化安装设计，与输出轴的连接采用标准的键连接结构，更换轮盘时只需要松开轴端锁紧螺母，即可完成轮盘的拆装，整个更换过程不需要专用工具，学生可以独立操作，加深对涡轮结构的直观认知。
