工业搅拌辊支撑传动组件结构设计

在散料混合、涂布匀料、粉体改性这类连续化工业生产场景里，搅拌辊组件是决定物料处理均匀度与设备运行稳定性的核心执行单元，不同于零散的传动零件，这套集成化的支撑传动结构，直接决定了搅拌辊的径向跳动公差、轴向窜动余量以及长期重载下的结构可靠性。从实际产线的使用反馈来看，不少早期的搅拌辊安装结构都存在支座刚性不足、辊轮运转偏磨、衬套磨损快的问题，轻则导致物料处理厚度不均、混合批次一致性差，重则会出现辊轮卡滞、支座焊缝开裂的停机故障，这套组件的设计正是针对这些现场痛点做了针对性的结构优化。

先从安装边界来看，整套组件采用一体式机加工底板作为承载基础，底板四角设置沉头安装孔，可直接通过内六角螺栓固定在设备主机的安装基面之上，安装孔的孔位公差控制在±0.02mm范围内，能保证组件安装后与主机传动输出轴的同轴度要求，不需要现场做额外的配焊或者修磨调整，大幅缩短现场安装调试的周期。底板的厚度经过挠度校核，在单侧承受最大搅拌负载的情况下，底板的最大形变量控制在0.03mm以内，不会因为基础变形导致上部支撑结构的位置偏移。

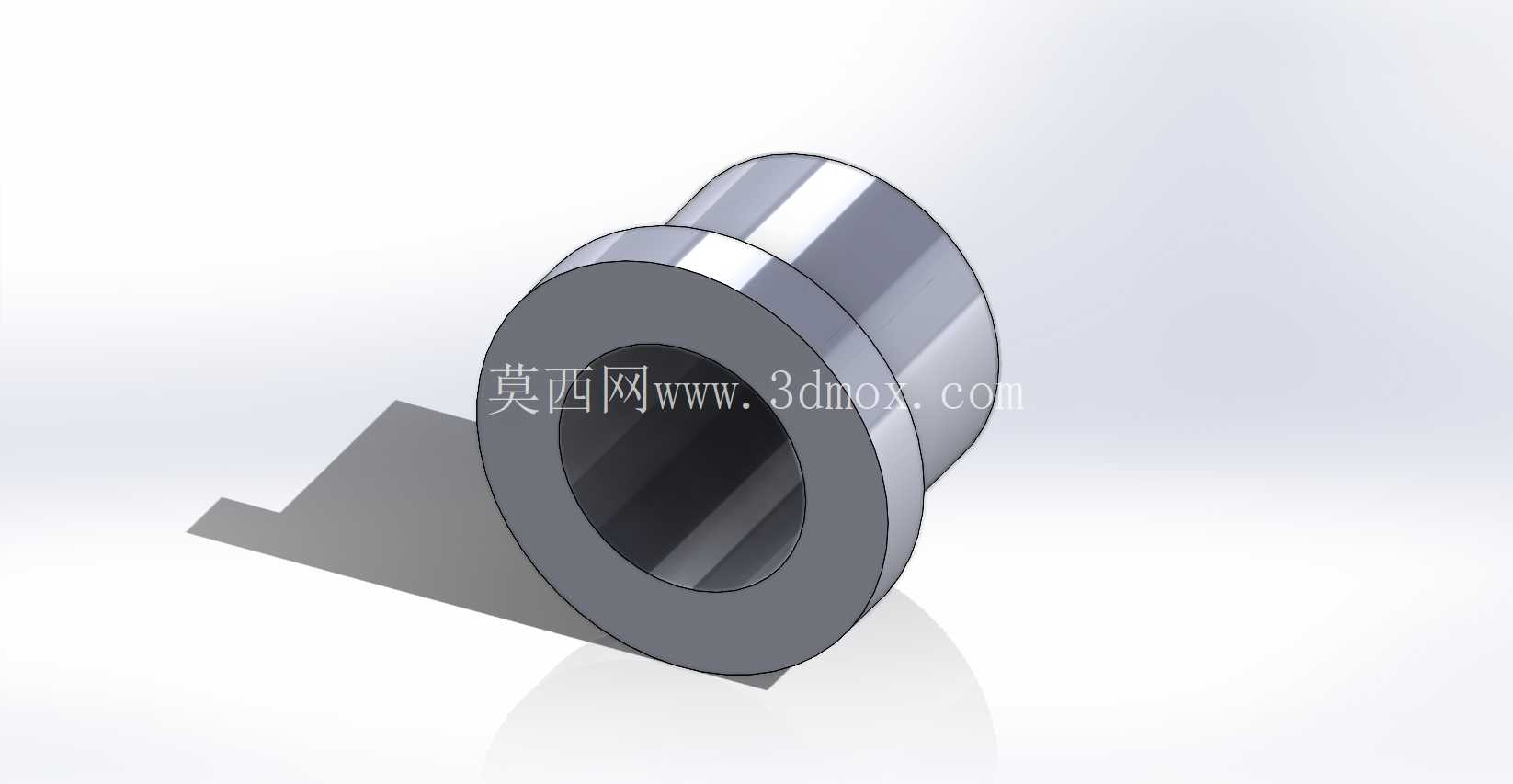

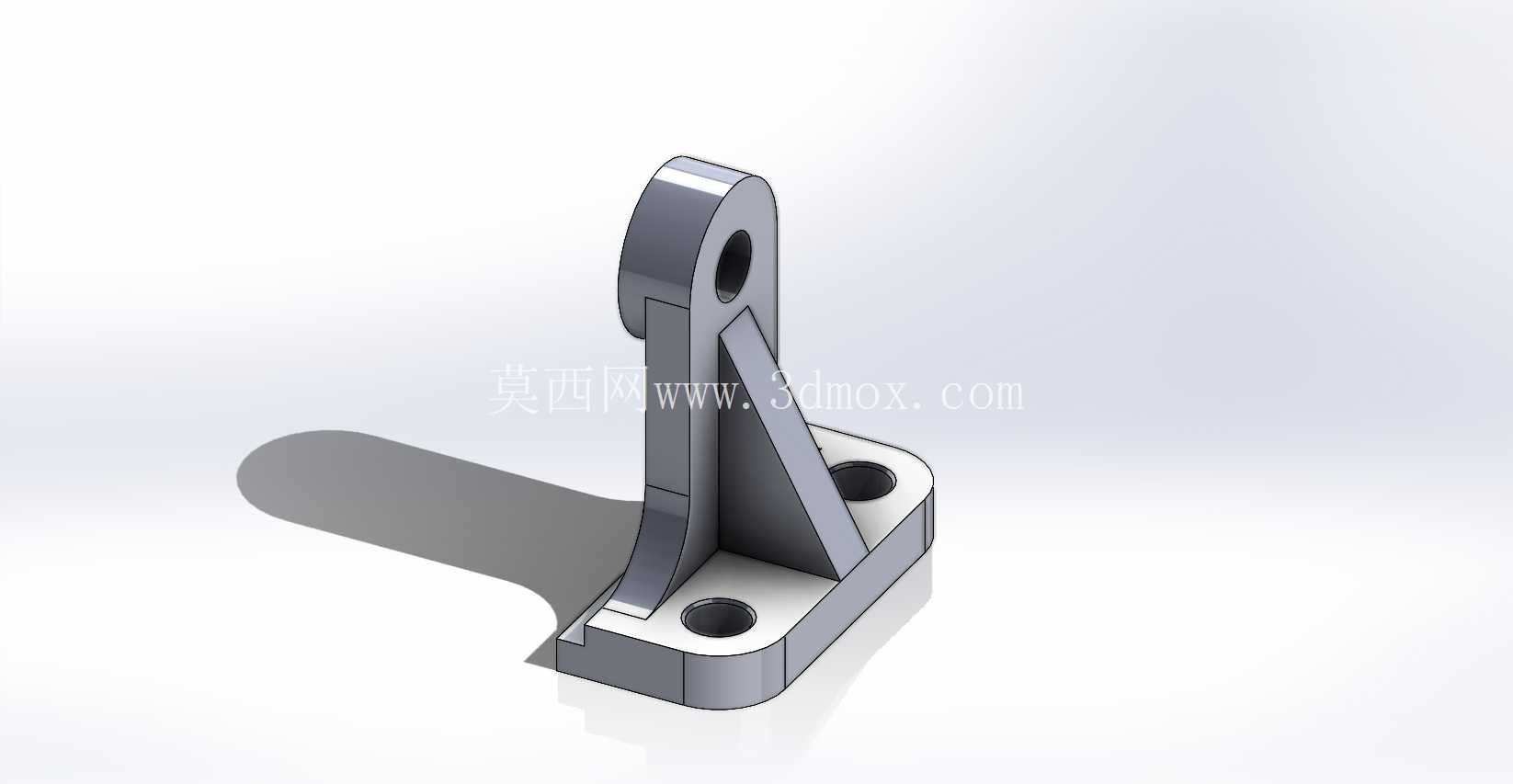

支撑结构部分采用双侧对称的三角加强筋支座设计，区别于传统的单悬臂支撑结构，双侧支撑的形式可以让搅拌辊的受力均匀传递到底板之上，避免悬臂结构带来的弯矩集中问题。支座与底板的连接面采用定位销加螺栓的双重固定形式，定位销承担横向剪切力，螺栓承担纵向拉紧力，即使在搅拌辊频繁正反转、负载波动较大的工况下，也不会出现支座移位的问题。支座的轴孔位置做了衬套安装沉台，衬套采用自润滑耐磨材质，过盈压装在支座轴孔内，与转轴之间采用间隙配合，间隙值控制在0.01-0.02mm之间，既可以保证转轴转动灵活，又能控制转轴的径向跳动量，避免辊轮运转时出现偏摆。

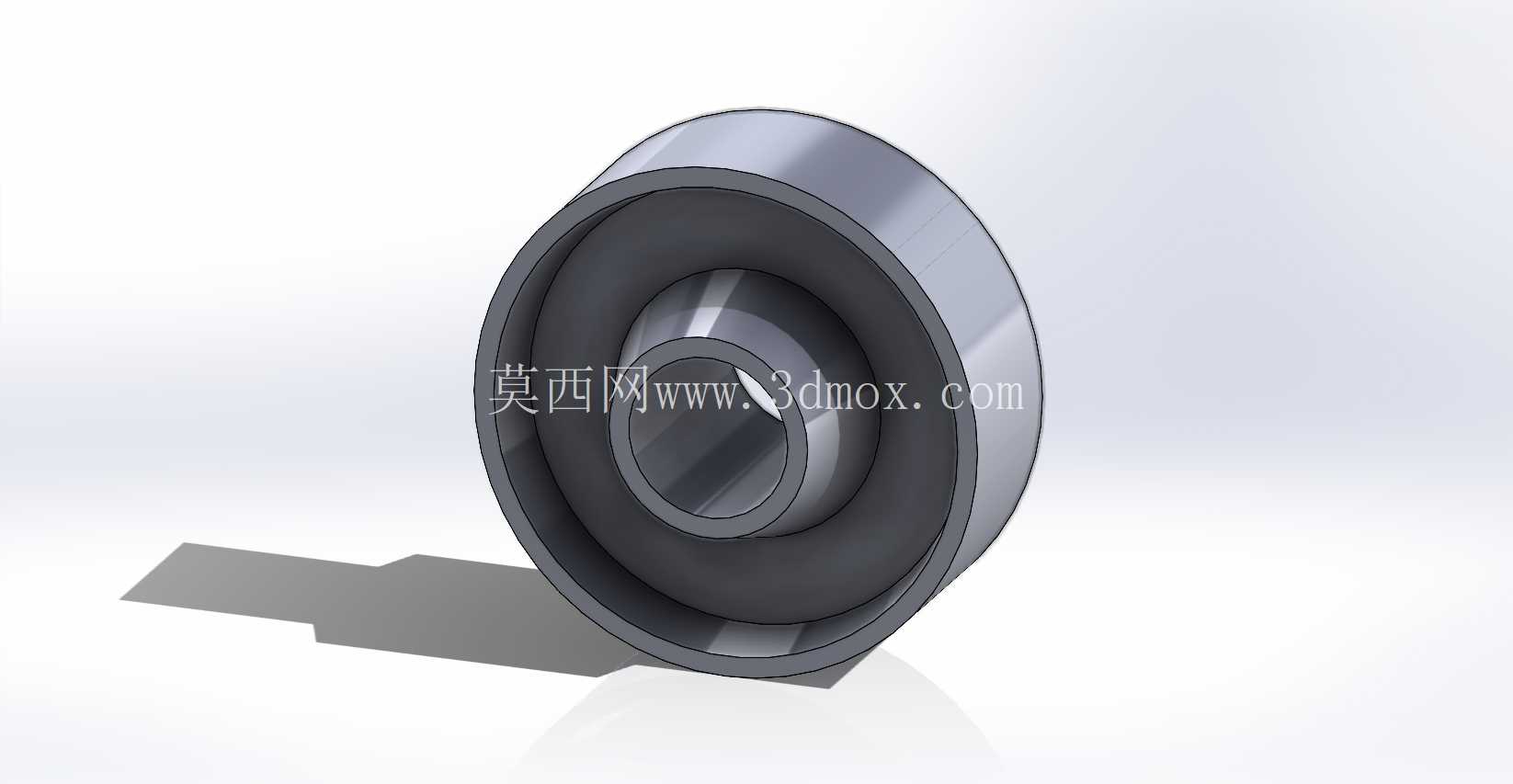

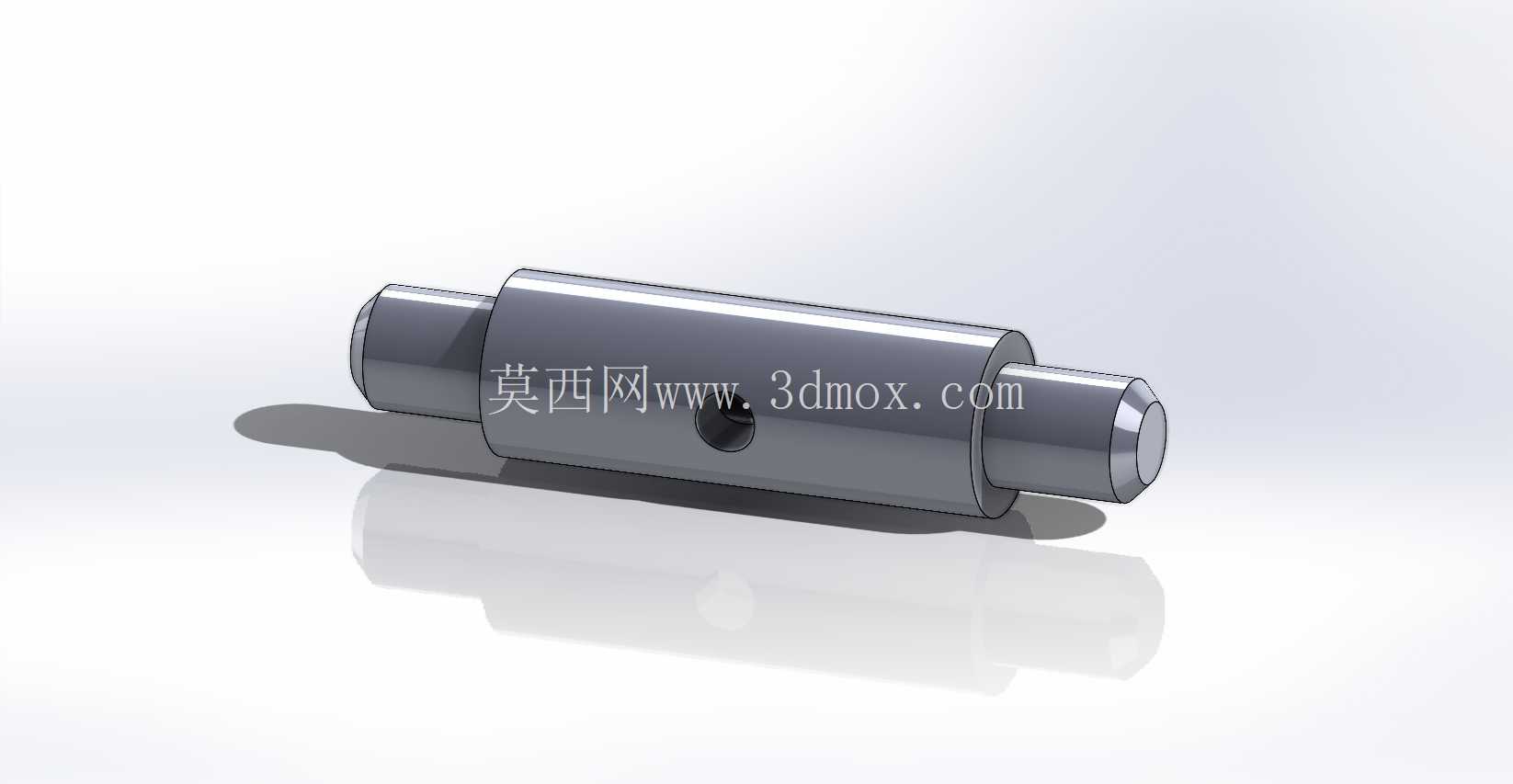

转轴部分的设计兼顾了传动效率与承载能力，轴的两端做了同轴度工艺基准，加工时采用两顶尖装夹的工艺，保证轴颈与安装辊轮的轴段同轴度公差达到IT6级，轴上设置有轴肩与卡簧槽，分别对衬套、辊轮做轴向定位，防止运转过程中零件出现轴向窜动。辊轮部分采用中空结构设计，在保证整体刚性的前提下降低了组件的整体重量，减少转轴转动时的转动惯量，降低驱动端的启动负载，辊轮的外圆面做了粗糙度处理，可根据实际物料处理需求包覆橡胶、聚氨酯或者做表面滚花处理，提升与物料接触时的摩擦力，保证物料输送、搅拌过程中不会出现打滑问题。

整套组件的装配逻辑遵循分层定位的原则，从底板到支座、从衬套到转轴、从转轴到辊轮，每一层零件都有明确的定位基准与固定方式，装配时不需要做额外的配作加工，所有零件都可以实现互换，后期维护更换易损件时，只需要拆卸对应位置的紧固件即可完成更换，不需要整体拆解组件。从实际应用场景来看，这套组件不仅可以用在搅拌设备的辊轮支撑上，也可以适配在导料辊、张力辊、输送辊的安装支撑场景中，只需要根据辊轮的长度、负载大小调整对应零件的尺寸参数即可，具备较强的通用适配性。

设计过程中针对不同工况的负载特性做了有限元受力分析，在1.5倍额定负载的工况下，支座的最大应力出现在加强筋与轴孔的衔接位置，应力值远低于材料的屈服强度，安全系数达到2.5以上，能够满足长期连续运转的强度要求。同时在衬套位置预留了润滑脂加注通道，可定期加注润滑脂降低衬套与转轴之间的摩擦系数，延长易损件的更换周期，减少设备日常维护的工作量。组件的整体外形尺寸紧凑，不会占用过多的设备安装空间，安装基面的适配性强，既可以用在新设备的设计配套上，也可以作为老旧设备搅拌辊支撑结构的升级替换部件，解决原有结构刚性不足、磨损快的问题。
