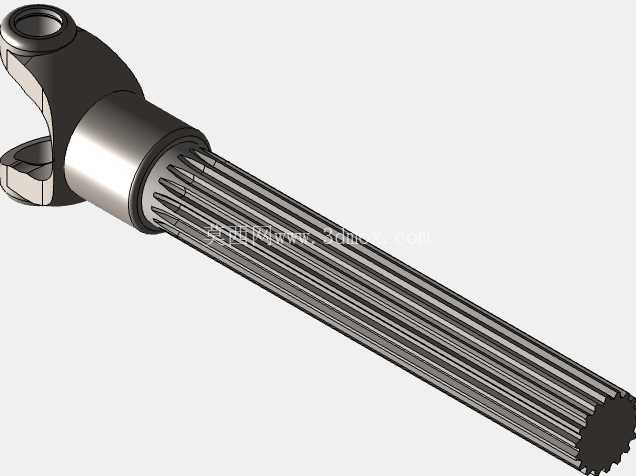

汽车传动系统花键滑动叉轴结构设计

在前置后驱或者四驱车型的底盘传动布局中，这类带滑动叉结构的花键轴是万向传动装置里的核心传力零件，主要承担变速箱输出端与驱动桥主减速器之间的扭矩传递任务，同时要适配车辆行驶过程中悬架跳动带来的轴间距离变化、以及两连接轴之间的角度偏移补偿。从结构设计逻辑来看，轴端的叉形结构是万向节十字轴的安装基座，两个同轴的销孔需要严格保证同轴度公差，通常控制在0.02mm以内，避免十字轴装配后出现卡滞，导致传动过程中产生附加冲击载荷，加速十字轴滚针轴承的磨损。叉耳的厚度设计需要匹配对应车型的最大传递扭矩，按照扭转强度校核公式，结合材料的屈服强度预留1.5倍以上的安全系数，避免极限工况下叉耳出现断裂失效。

和叉体衔接的轴肩位置做了圆弧过渡处理，这是应力集中防控的关键设计，因为车辆在急加速、急减速或者经过颠簸路面时，轴肩位置会承受交变的弯扭复合载荷，直角过渡很容易在此处萌生疲劳裂纹，过渡圆角的半径通常取轴径的0.1到0.15倍，同时要保证圆角表面的粗糙度达到Ra1.6以下，减少应力集中源。轴身的花键采用矩形花键结构，相比渐开线花键，矩形花键的加工工艺性更好，对中小扭矩的乘用车传动场景适配性更强，花键的齿侧配合选用间隙配合，保证滑动叉能够在配套的花键套上顺畅轴向滑移，补偿悬架跳动带来的传动轴长度变化，花键的有效滑动长度需要根据悬架的最大跳动行程来确定，通常预留10到15mm的冗余量，避免极限拉伸工况下花键脱齿，同时极限压缩工况下也不会出现花键端面顶死的情况。

花键部分的表面需要做高频淬火处理，硬度控制在HRC45到50之间，提升齿面的耐磨性能，因为车辆行驶过程中花键副会频繁产生轴向滑动，同时传递扭矩，软齿面很容易在短时间内出现齿面磨损，导致传动间隙变大，出现底盘异响、传动冲击等问题。轴的末端做了倒角处理，方便装配时顺利导入花键套，同时去除加工毛刺，避免装配过程中刮伤花键套内表面。从安装边界来看，叉端两个销孔的中心距需要和配套十字轴的轴颈长度严格匹配，装配后十字轴的轴向间隙控制在0.02到0.05mm之间，既不能过紧导致转动卡滞，也不能过松导致传动冲击。整个轴的同轴度要求以两端中心孔为定位基准，花键外圆、叉端销孔的同轴度需要控制在0.03mm以内，保证高速旋转时的动平衡性能，通常这类传动轴总成装配后需要做动平衡测试，剩余不平衡量需要控制在允许范围内，避免车辆高速行驶时出现底盘共振。

在实际建模过程中，需要重点关注几个易出错的结构细节：首先是叉耳销孔的油道设计，部分结构会在销孔位置设计润滑油槽，保证十字轴滚针轴承能够得到持续润滑，延长使用寿命；其次是花键的齿向公差，需要保证花键在整个滑动长度上的齿向一致性，避免滑动过程中出现卡滞；另外轴肩过渡圆角的位置不能有加工台阶，否则会大幅降低零件的疲劳强度。这类零件的材料通常选用40Cr调质钢，毛坯采用模锻成型，保证金属纤维流线沿着零件受力方向分布，提升整体的力学性能，相比圆钢直接车削加工，模锻毛坯的抗冲击性能能够提升30%以上，更适合底盘传动这类承受交变载荷的应用场景。在装配关系上，这个零件的叉端通过十字轴和变速箱输出端的万向节叉连接，花键端插入传动轴管的花键套内，外部会套装防尘套，避免泥水、灰尘进入花键副，加剧花键的磨损，防尘套的卡环安装槽在建模时也需要预留对应的位置，保证装配后防尘套的固定可靠性。
