可定制尺寸参数化拖车弧形挡泥板

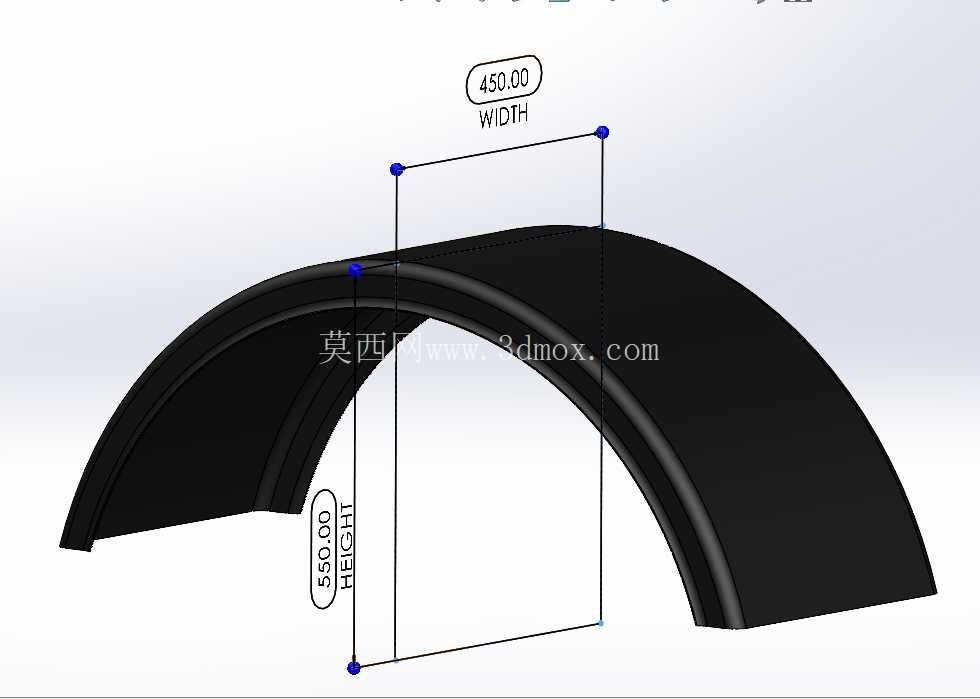

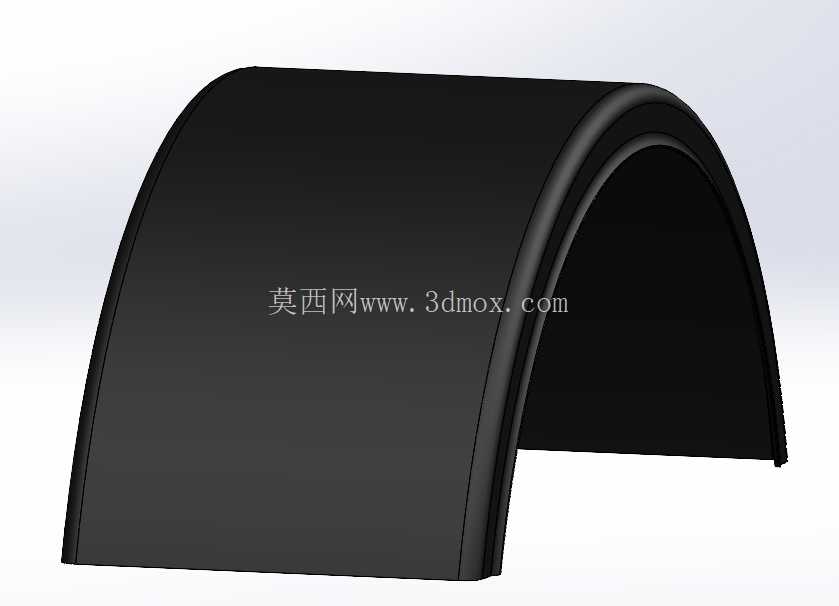

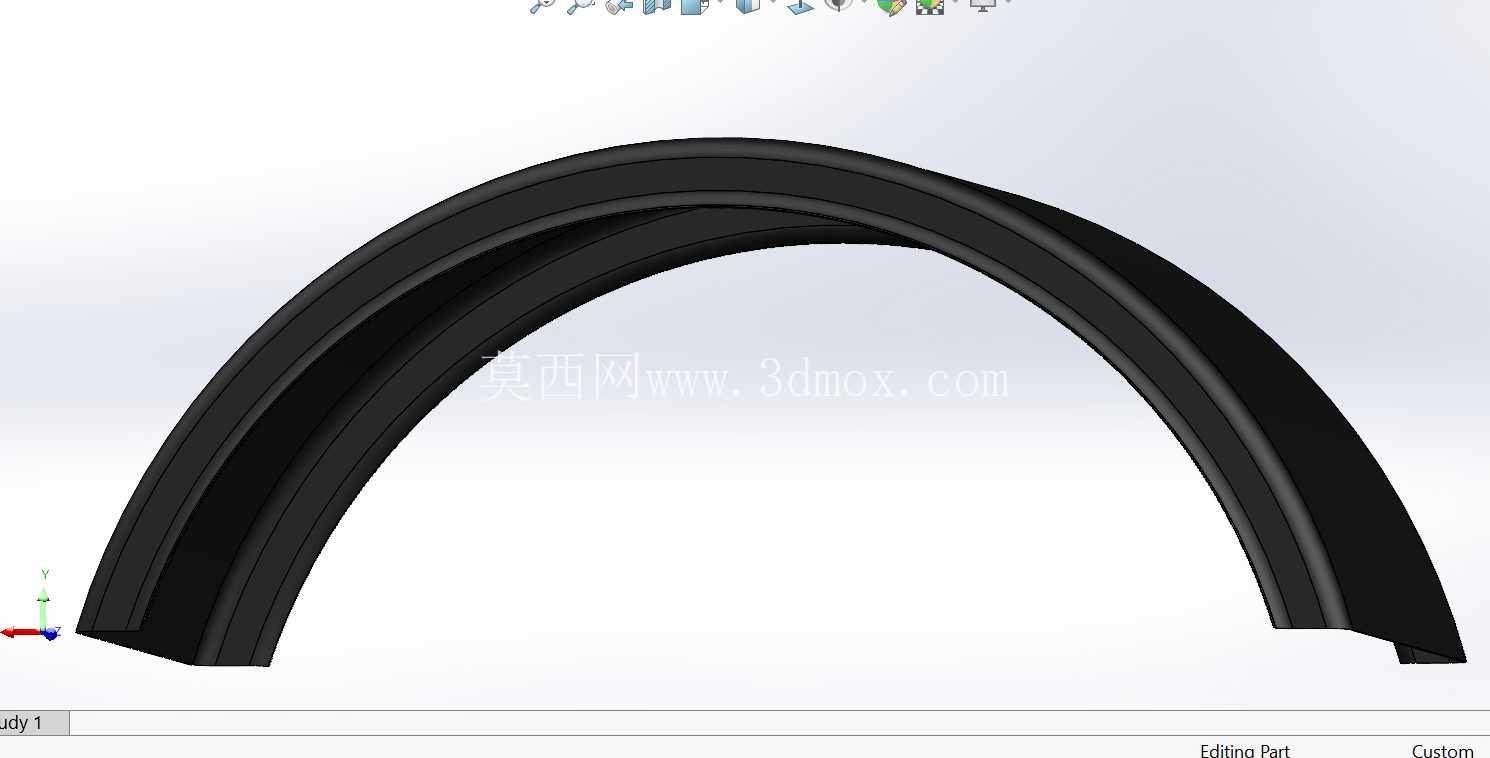

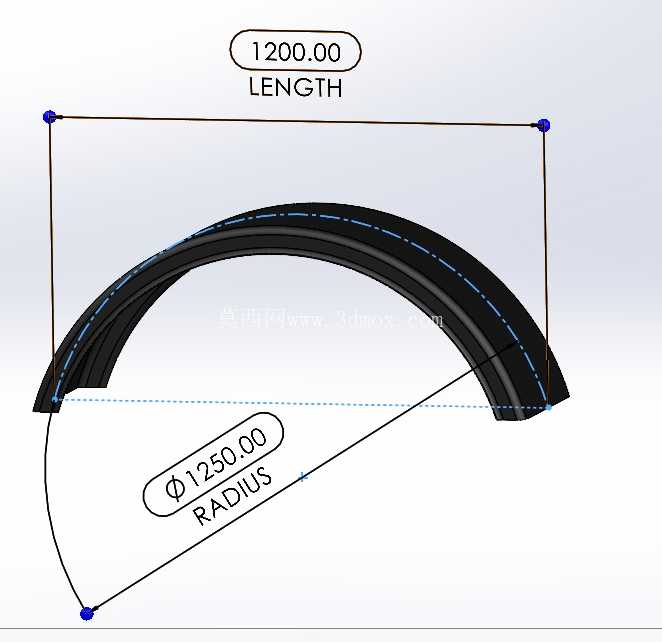

在短途物料转运、农用作业、户外工程配套的拖挂类设备场景里，车轮运转带起的碎石、泥污、积水飞溅问题，一直是拖挂设备使用中容易被忽略但影响实际体验的细节——尤其是多用途拖挂车、箱式拖运车、轻型运输拖车这类常穿梭于非铺装路面的设备，没有适配的挡泥结构，不仅会造成拖挂箱体下部、连接支架被飞石击打掉漆锈蚀，雨天行驶时带起的泥雾还会遮挡后车视线，存在安全隐患。这款弧形挡泥结构的设计，核心就是围绕不同规格拖车的适配需求做的参数化开发，没有采用固定尺寸的定型结构逻辑，而是把影响安装适配的核心尺寸做成了可调整的参数变量。从结构边界来看，当前参考构型里标注的宽度方向尺寸为450mm，高度方向尺寸为550mm，这两个数值不是固定死的定型尺寸，而是参数化模型里的可驱动尺寸——设计时把轮胎直径、轮胎断面宽度、挡泥板与轮胎胎面的安全间隙、安装支架的固定点位这几个核心约束做了参数关联，只要输入目标车型的轮胎规格参数，就能快速生成对应尺寸的挡泥板构型，不用每次针对不同车型重新从零绘制曲面，能大幅缩短拖挂车型的外饰防护件开发周期。外形上采用了贴合轮胎转动轨迹的大圆弧曲面，曲面曲率和轮胎的滚动半径做了匹配，既保证挡泥板覆盖范围能兜住轮胎运转时的飞溅轨迹，又不会因为曲面和轮胎间隙过小造成行驶中剐蹭胎面的问题；曲面边缘做了小弧度的卷边结构，不是锋利的直切边，一方面能提升薄板结构的整体刚性，减少车辆行驶过程中挡泥板产生的共振异响，另一方面也能避免安装维护时锋利边缘划伤操作人员。从实际安装适配的角度，这款挡泥板的安装面做了平直的连接边设计，不需要额外做复杂的随形安装支架，不管是拖车的金属车架方管、还是车厢下部的钣金焊接面，都能通过通用的L型支架完成固定，安装点位的孔位也预留了参数化调整的空间，可以根据不同车型的车架开孔位置灵活调整固定点坐标，不用在现场对挡泥板本身进行切割修改。设计时也考虑了不同制造工艺的适配性，曲面的拔模角度做了统一约束，如果采用塑料注塑工艺生产，不需要额外调整曲面就能直接开模，曲面的顺滑过渡也能减少注塑时的应力集中问题，降低成品出现翘曲变形的概率；如果是小批量定制场景采用钣金折弯加焊接的工艺制作，参数化模型也能直接展开对应的平板下料尺寸，减少工艺转换时的绘图工作量。不同于市面上常见的通用型平直板挡泥结构，这种弧形贴合式的挡泥板在相同的安装空间下，对轮胎上部和侧部的飞溅遮挡范围要大30%左右，尤其是车辆在泥泞路面低速大扭矩行驶时，轮胎带起的泥块会被弧形曲面引导到挡泥板下部滑落，不会顺着挡泥板边缘飞溅到车厢侧面或者牵引连接机构上，能减少日常使用后对拖车连接部位的清理维护工作量。在结构强度设计上，挡泥板的曲面厚度做了等厚处理，没有局部过薄或者过厚的区域，不管是采用塑料材质还是薄钢板制作，都能保证在车辆高速行驶时的气流冲击下不会产生过大的形变，也能抵御一般小碎石的击打不会出现开裂破损。参数化的设计逻辑也让这款挡泥板可以覆盖从轻型小吨位拖挂车到中型运输拖车的绝大多数轮胎规格，不用针对每一个新的拖车项目单独开发挡泥件，只需要调整对应的尺寸参数就能快速生成符合安装边界的构型，对于做拖挂设备定制开发的结构工程师来说，能把原本需要大半天的挡泥件建模时间压缩到十几分钟，同时参数关联的约束也能避免手动改尺寸时出现的曲面错位、安装面不匹配等低级错误，保证改型后的结构依然符合安装间隙、防护范围的设计要求。
