参数化弯管橡胶接头三维结构设计

　　在流体输送管路系统的布设场景中，受现场安装空间限制、设备运行振动传递、管路热胀冷缩位移补偿等实际工况约束，刚性管路的直连布设往往难以适配复杂的走线需求，这时候带弯曲角度的柔性接头就成为管路布设中不可或缺的连接件。本次设计的参数化弯管橡胶接头，正是针对这类工程场景开发的可适配多工况的管路连接构件，区别于固定规格的标准弯头，该构件通过参数驱动的建模逻辑，可快速调整核心结构尺寸，适配不同通径、不同弯曲角度、不同壁厚要求的管路连接需求，大幅减少同类型构件的重复建模工作量。

　　从实际应用场景来看，这类弯管橡胶接头广泛应用在工业通风管路、给排水管路、低压流体输送管路、设备进出口柔性连接段等位置，一方面可以通过自身的橡胶材质弹性，吸收设备运行过程中产生的微幅振动，避免振动沿刚性管路传递造成的管路紧固件松动、焊缝疲劳开裂等问题；另一方面可以补偿管路安装过程中产生的角度偏差、轴向与径向错位，降低现场安装的对位精度要求，提升管路布设的容错空间。在部分有降噪需求的管路场景中，橡胶材质的阻尼特性还可以削弱流体在弯头处产生的湍流噪声，改善管路系统的运行NVH表现。

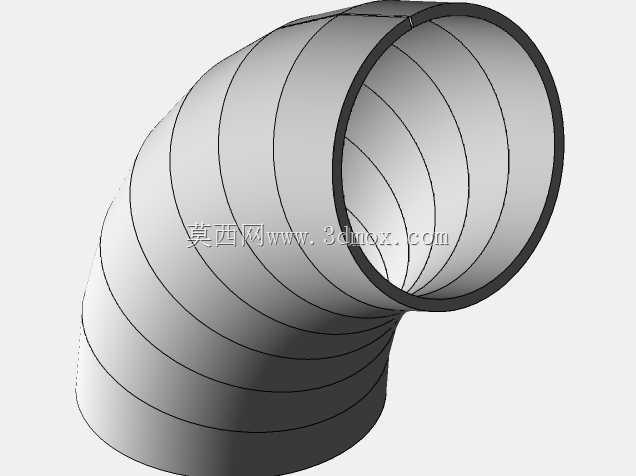

　　在功能特性设计上，该接头采用等曲率弯曲的结构形式，弯曲段的内壁保持光滑过渡，不存在直角转折带来的流道突变，能够有效降低流体经过弯头时的局部阻力损失，减少流体在弯管处形成的涡流区，降低流致振动的激励源强度。接头的两端采用等通径的直段连接结构，可直接对接同规格的刚性管路或者软管，连接边界的尺寸与常规管路接头保持一致，不需要额外加工过渡转接件，降低现场安装的配件成本。橡胶材质的选型上预留了参数调整空间，可根据输送介质的属性调整胶料的耐温、耐腐、耐磨性能参数，比如输送含颗粒的浆体时可提升内壁胶层的耐磨性能，输送高温介质时可选用耐热胶料，输送腐蚀性介质时可更换耐腐胶层，适配不同的介质输送需求。

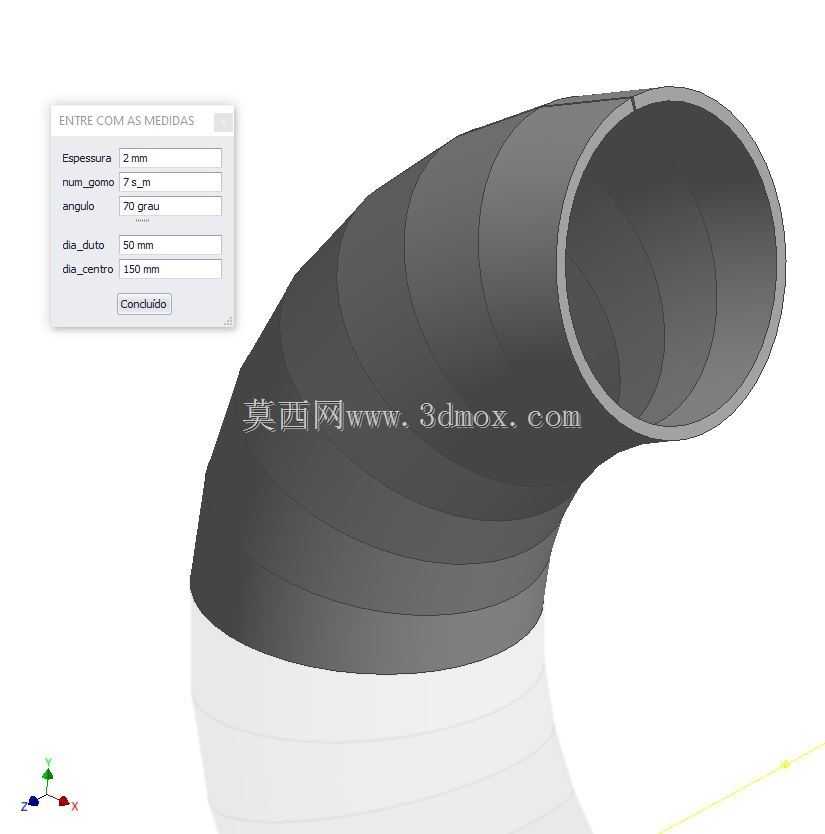

　　设计思路上采用全参数驱动的建模逻辑，将接头的核心结构尺寸全部设置为可调整的参数变量，包括管壁厚度、弯曲段的中心曲率半径、弯曲角度、接头通径、两端直段的长度等核心参数，设计人员只需要在参数界面输入对应工况要求的尺寸数值，模型即可自动重建生成对应规格的弯管接头，不需要重新绘制草图、逐个调整特征尺寸，对于系列化的管路设计项目来说，能够大幅提升建模效率，避免重复劳动。建模过程中严格保证弯曲段的壁厚均匀性，避免出现弯折处壁厚减薄或者局部堆料的问题，保证接头整体的结构强度一致，不会在承压时出现局部应力集中导致的破损。弯曲段的分层结构设计也在模型中做了对应体现，可根据承压等级调整骨架层的参数，提升接头的承压能力，适配不同压力等级的管路系统。

　　从外形尺寸与安装边界来看，该接头的安装占用空间由通径、弯曲角度和中心曲率半径共同决定，设计时可根据现场的管路布设空间调整曲率半径参数，在安装空间受限的场景下可适当减小曲率半径，在流阻要求较高的场景下可增大曲率半径降低局部阻力。两端的连接直段长度预留了足够的卡箍或者法兰安装空间，不会因为弯曲段距离连接端面过近导致安装工具无法操作，安装时不需要额外调整相邻管路的位置，可直接对位安装。接头的外轮廓不存在尖锐凸起结构，安装后不会与周边的管线、设备构件发生干涉，在狭小的设备舱内布设时也能灵活适配空间约束。需要注意的是，在选型应用时要根据管路的实际位移量调整接头的长度参数，保证接头的可补偿量能够覆盖管路运行过程中产生的最大位移，避免接头被过度拉伸或者压缩导致的早期失效。
