多接口流体管路法兰连接构件

在工业流体输送、工艺管网布设的现场场景里，这类多接口法兰连接构件是管路变向、分流对接环节里的核心承压部件，区别于普通直通式法兰接头，它同时集成了圆形对接法兰、方形安装法兰与侧出管路接口，能够在有限的安装空间内完成三个方向的管路连通需求，省去了多段弯头、短节拼接带来的密封冗余点，也降低了狭小管廊内的装配操作难度。从实际工况适配来看，这类构件常被用在车间压缩空气支管路分流、小型液压系统油路转向、水处理设备单元管路对接、中小型化工装置的工艺介质导排场景中，可适配无强腐蚀的气体、液体介质输送，承压范围覆盖常规低压工业管路的使用需求，安装时不需要额外定制异形转接件，能直接匹配对应通径的标准法兰管路。

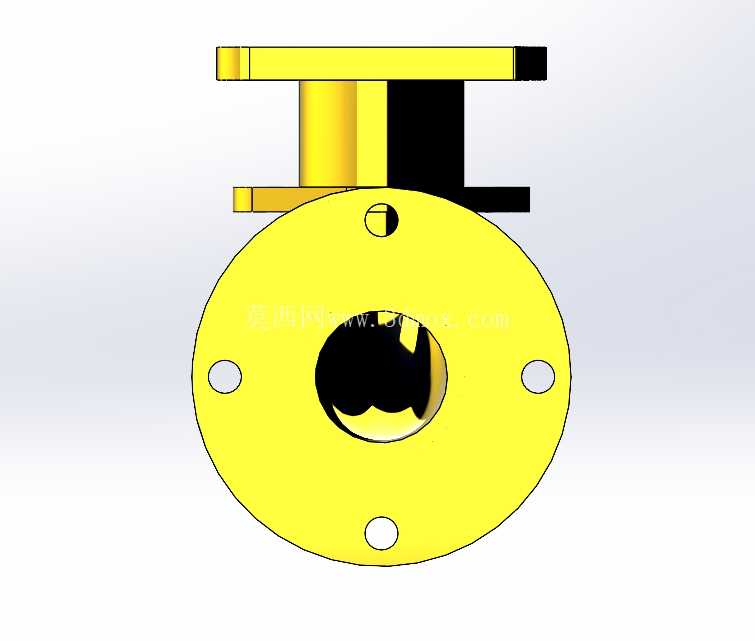

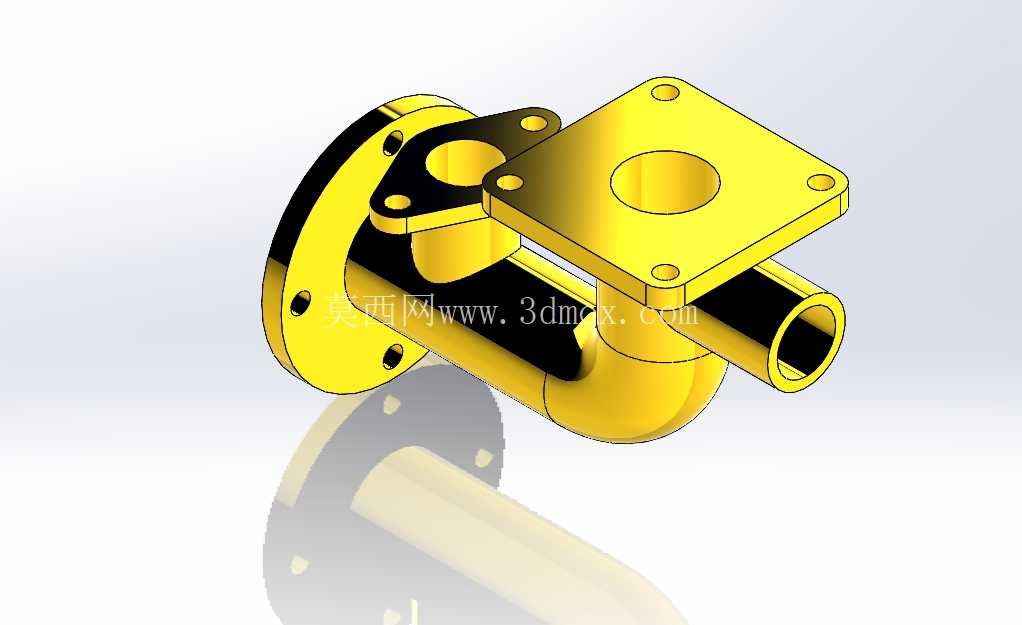

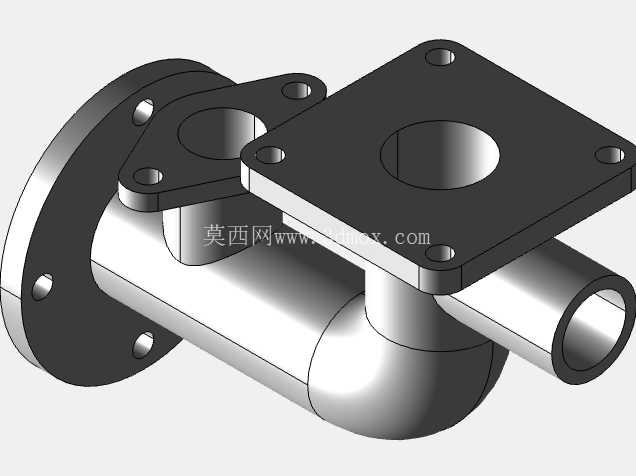

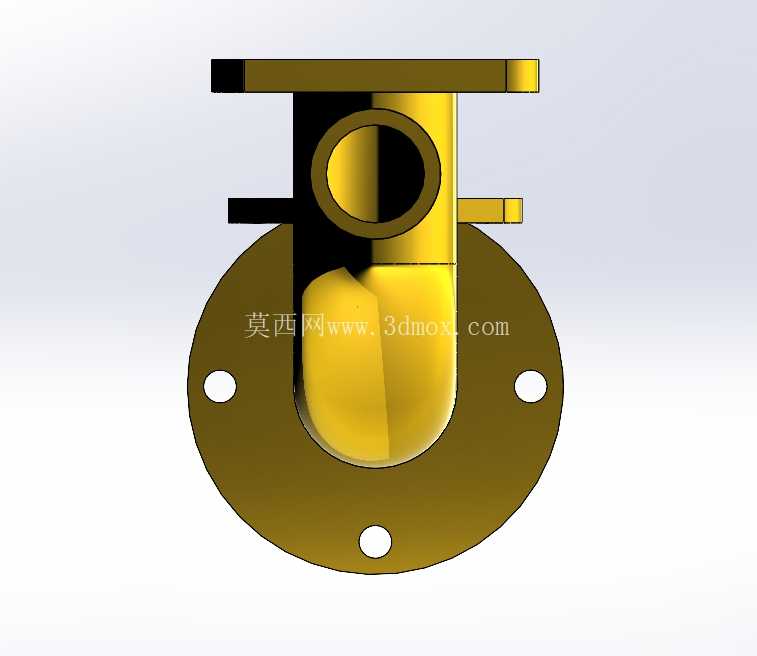

从结构设计逻辑来看，构件主体采用弯管一体流道设计，内部流道做了圆弧过渡处理，没有直角突变的流道结构，能够减少介质流经时的局部阻力损失，避免介质携带的固体杂质在转角处淤积堵塞；三个连接端的法兰面均预留了标准螺栓安装孔，其中侧端圆形法兰用于对接同通径的圆形管路法兰，上方方形法兰用于对接设备端的方形安装接口或方形法兰管路，水平伸出的直端接口可直接承插焊接对应通径的金属管路，也可外接快装接头实现软管对接。设计时充分考虑了安装边界的适配性：圆形法兰端的螺栓孔采用跨中分布，安装时可根据现场管路走向调整周向安装角度，不需要提前预制固定角度的转接件；方形法兰的四个安装孔对称分布，安装时可适配四个方向的对位调整，降低现场安装时的孔位对位难度；侧出直端接口的长度预留了足够的焊接操作空间，不会因为法兰本体的结构遮挡导致焊接操作无法开展，接口外径与常规同通径无缝钢管的外径匹配，现场配管时不需要额外做变径处理。

从安装尺寸的边界控制来看，这类构件的整体轮廓尺寸适配常规DN25-DN50通径管路的安装空间需求，法兰端面的密封面采用突面结构，可适配橡胶垫片、金属缠绕垫片等常规密封件，不需要定制特殊规格的密封配件；弯管段的曲率半径按照管路设计规范的最小弯曲半径取值，既保证了流道的顺畅性，也控制了整体的安装占用空间，在管廊支架间距1.5-2米的布设场景下，构件本身的结构强度可承受管路内压与介质流动带来的振动载荷，不需要额外增设独立的支撑构件。实际选型使用时，可根据输送介质的特性选择对应材质的成品件，常规场景下采用碳钢镀锌材质即可满足防锈与承压需求，有洁净要求的场景可选用不锈钢材质加工，法兰面的加工粗糙度满足常规密封要求，不需要额外做精密研磨处理。

在三维建模过程中，这类构件的建模重点在于流道的一体化布尔运算处理，要保证内部流道的连续性，避免出现建模残留的台阶、错位结构导致实际加工后流道不通；法兰端的螺栓孔位置要严格对应标准法兰的孔位尺寸，避免出现安装时孔位错位无法装配的问题；弯管段与各法兰端的衔接处要做合理的圆角过渡，既减少应力集中点，也符合铸造或焊接加工的工艺要求，避免出现尖角结构导致加工时应力开裂。建模完成后可通过干涉检查验证各安装孔位的操作空间，保证螺栓安装时扳手有足够的操作余量，不会因为结构干涉导致螺栓无法拧紧。
