带安装支耳环形抱箍钣金结构设计

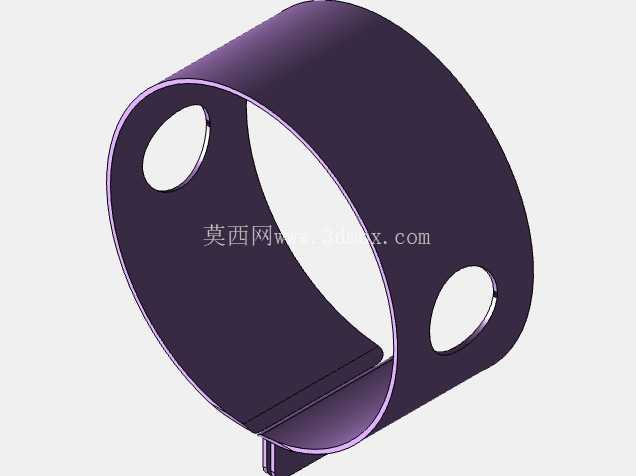

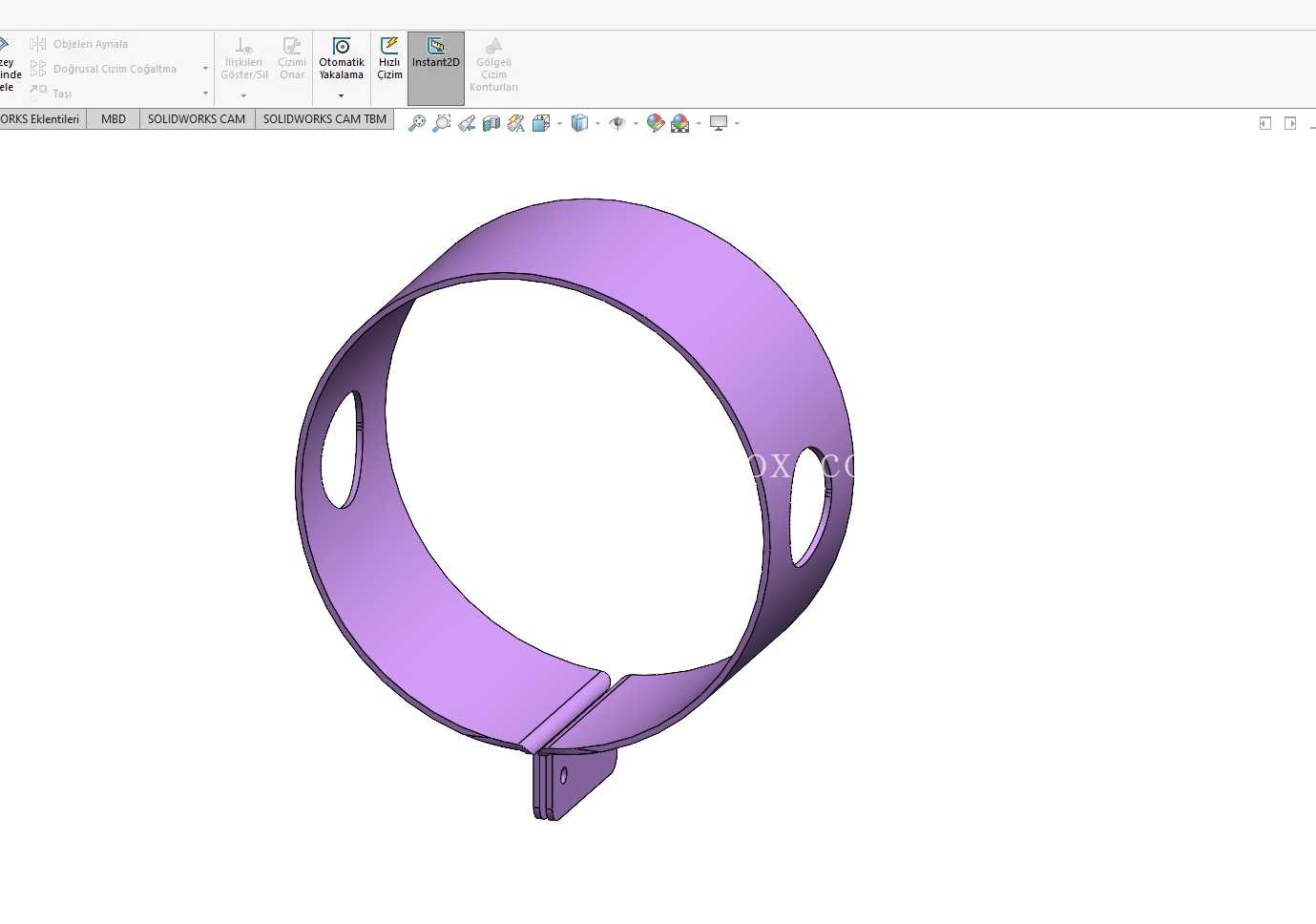

这类带单侧安装支耳的环形抱箍，在商用车底盘管线固定、工业设备外置管路排布场景里应用极广，日常做设备布管设计时，这类小零件的结构合理性往往直接影响后期管线维护效率与固定可靠性。从结构功能来看，主体环形段采用等厚薄壁钣金成型，壁厚选取适配常规冲压折弯工艺的加工范围，环体内径匹配对应被固定管件的外径公差，抱合后环体内壁与管件外壁的贴合面占比超过整周的七成，能保证抱紧力均匀分布，避免局部应力集中压伤薄壁管件表面，尤其是固定橡胶软管、薄壁金属导油管这类易变形工件时，这种大贴合面的结构比窄边卡箍的适配性更强。环身对称开设的两个腰型孔，是为了适配穿装扎带或者辅助锁紧销，当遇到管径存在小幅公差波动、或者管件表面包覆有减震胶层的场景时，可以通过这两个孔位穿装紧固件微调抱紧力度，不需要额外更换不同规格的抱箍，能减少现场安装的备件种类。底部延伸出的单支耳结构，是整个零件的安装定位基准，支耳上预制的安装孔位，适配常规的螺栓固定规格，支耳与环身的衔接位置做了圆弧过渡处理，避免冲压成型时应力集中导致折弯处开裂，同时支耳的折弯角度经过校核，安装后环身中心轴线与安装基准面保持平行，保证被固定的管件走向顺直，不会出现强行别弯管件的情况。做这类钣金件的三维建模时，首先要确定核心的安装边界：被固定管件的外径决定了环身的展开长度，安装面到管件中心的高度尺寸决定了支耳的折弯高度，建模过程中需要提前预留钣金折弯的回弹补偿量，不同批次的钣金材料回弹系数存在小幅差异，通常在折弯边处预留0.5度左右的角度补偿，避免成型后环身圆度超差。环身的开口位置设置在支耳对侧，开口间隙控制在合理范围，既方便安装时掰开抱箍卡入管件，又能保证抱紧后开口处不会出现过大的缝隙影响固定强度。实际选型使用时，需要注意安装边界的校核：支耳安装孔的中心到环身最远端的距离，要预留足够的扳手操作空间，避免现场安装时螺栓无法拧紧；环身的轴向宽度要根据被固定管件的重量匹配，固定较重的金属管路时可以适当加宽环身宽度，降低单位面积的压紧力，防止长期使用后抱箍出现松脱。这类冲压成型的抱箍，相比铸造或者机加工的管夹，重量更轻，生产效率更高，适合大批量装车或者设备量产时使用，表面做喷塑或者镀锌处理后，能适应底盘或者车间内的常规防腐蚀要求，在管线排布密集的区域，这种单侧支耳固定的结构比双侧安装的卡箍占用空间更小，能在狭窄的安装空间内完成管路固定，不会和周边的其他零部件产生干涉。建模过程中还要注意钣金展开的工艺性，环身的圆弧段折弯要符合现有冲压模具的加工能力，避免出现过小的折弯半径导致板材开裂，支耳与环身的连接位置要避免尖角，减少冲压模具的磨损，同时也能去除零件的锐边，防止安装操作人员被划伤。
