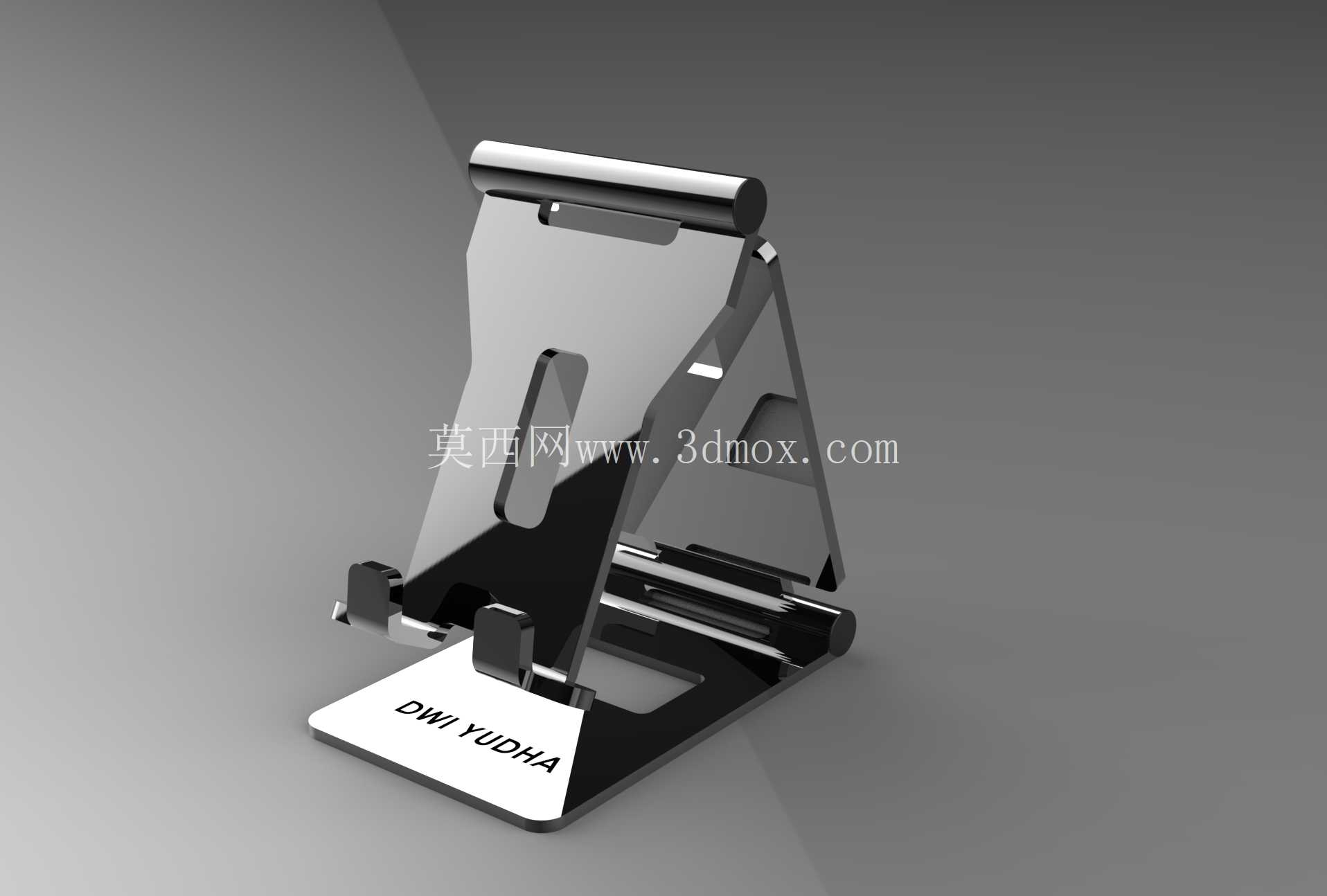

便携折叠式桌面手机支撑托架结构设计

日常桌面办公、车载临时放置、差旅外出场景中，手机固定支撑的需求一直存在，这款折叠式手机支撑结构正是针对这类零散场景做的定向优化。从实际使用边界来看，折叠状态下整体厚度控制在12mm以内，可直接放入通勤包、裤袋甚至笔记本夹层，完全不会额外占用收纳空间，展开后支撑面的横向宽度适配4.7英寸到6.9英寸区间的主流智能手机，包括带常规厚度保护壳的机型也能稳定卡合，不会出现侧边挤压按键或者夹持过松滑落的问题。

结构设计上采用了多段铰接的连杆方案，所有转动副都做了阻尼预紧处理，不需要额外的锁止结构就能在0到120度的倾角范围内任意悬停，用户可以根据坐姿、视线高度自由调整屏幕角度，不管是平放桌面刷信息流、竖屏接听视频通话，还是横屏放置观看长视频，都能找到合适的支撑角度，避免长时间低头造成的颈椎负担。底部承托边做了1.5mm的内凹限位，同时预留了充电线材的避让缺口，手机放置时不会被充电头顶起，边充电边使用也不会出现支撑不稳的情况。

接触手机的所有支撑面都做了圆角钝化处理，不会刮花手机中框和背板，背部的支撑板采用镂空减重设计，既降低了整体重量，也能给手机背部留出足够的散热空间，长时间导航或者播放视频时，手机背部的热量可以通过镂空区域快速散出，不会因为密闭支撑造成热量堆积。整个支架的铰接转轴采用同轴穿钉结构，反复折叠展开的疲劳寿命可以满足日常高频使用需求，不会出现转轴松动、支撑角度垮塌的问题。

从工程建模的角度来看，这个结构的所有钣金件都采用等厚设计，折弯半径统一取板材厚度的1.2倍，完全符合常规冲压加工的工艺要求，不需要特殊的成型模具就能批量生产，铰接位置的公差配合取H7/g6的间隙配合，既保证转动顺畅，又不会出现横向窜动。底部的支撑脚垫做了微凸的防滑纹理，放置在光滑的玻璃桌面、烤漆办公桌甚至汽车中控的防滑垫上，都不会因为触碰手机造成支架整体滑移。

不同于市面上常见的塑料一体折叠支架，这款金属材质的折叠支架在结构强度上有明显优势，即使不小心手肘压到支架，也不会出现断裂变形的问题，承托重量上限可以达到1.5kg，除了支撑手机之外，临时放置小型平板、Switch这类便携数码设备也能稳定支撑。折叠状态下所有的铰接边都做了收边处理，不会出现突出的锐角，放在口袋里不会勾刮衣物布料，展开过程中也不会夹手，使用安全性做了充分考量。

在实际场景适配中，除了桌面使用之外，配合车载出风口夹座也能快速转换为车载导航支架，不需要额外购买专用的车载支撑配件，支架背部的通用挂孔可以适配多数标准规格的车载挂架，实现多场景复用。整个结构没有多余的可拆卸零件，日常使用不需要复杂维护，表面做了阳极氧化或者电镀处理，长时间接触手汗也不会出现锈蚀掉漆的问题，耐用性远高于普通塑料支架。
