PCB电气元件装夹用台虎钳结构设计

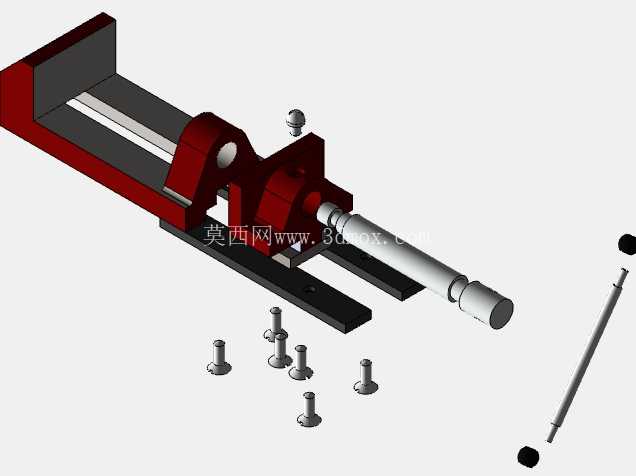

在电子制造车间的PCB返修、元器件焊接工位，以及小型精密零件的钳工作业场景中，这类适配PCB电气元件装夹的台虎钳是工位上不可或缺的基础工装。和普通机加工用的重型台虎钳不同，这款台虎钳的设计重心偏向小尺寸工件的稳定夹持，尤其是针对厚度较薄、易受力变形的PCB板，在夹持力控制、钳口适配性上做了针对性的结构优化。从结构组成来看，整套虎钳包含固定钳身、活动钳身、传动丝杆、导向滑轨、安装底座以及配套的紧固螺丝组件，固定钳身和底座采用一体化的滑轨设计，活动钳身通过底部的滑槽与滑轨配合，保证夹持过程中活动钳身的运动直线度，避免出现钳口错位导致的工件夹持歪斜问题。传动部分采用梯形螺纹丝杆结构，丝杆一端与活动钳身内部的螺母座配合，另一端延伸出钳身尾部设置摇柄安装位，转动丝杆时即可带动活动钳身沿滑轨做往复直线运动，实现钳口的开合调节，梯形螺纹的自锁特性可以保证夹持到位后不会因为工件的反作用力出现钳口松脱，无需额外的锁止结构就能维持稳定的夹持力。钳口部分没有采用普通虎钳的交叉滚花纹理，而是做了平整的接触面设计，避免在PCB板表面留下压痕，同时预留了软质钳口垫的安装槽，实际使用时可以粘贴橡胶或者硅胶垫，进一步降低夹持时对PCB板上贴片元件的挤压损伤，针对不同厚度的PCB板，钳口的开合行程可以覆盖0到150毫米的调节范围，能够满足绝大多数单面板、双面板以及小型多层板的装夹需求。安装边界上，底座部分设置了四个沉头安装孔，可以通过配套的内六角螺丝将虎钳固定在工作台台面或者专用的焊接工位架上，安装孔的孔位间距按照通用工位的安装尺寸设计，不需要额外打孔改造就能直接适配现有工作台的安装位，整体安装后的总高度控制在80毫米以内，不会占用过多的工位垂直空间，给焊接、返修操作留出足够的操作空间。设计过程中，针对PCB装夹的特殊需求，特意调整了丝杆的导程参数，采用较小的导程来提升夹持力的控制精度，转动丝杆时钳口的进给速度更平缓，操作人员可以精准控制夹持力度，避免因为进给过快导致PCB板被夹裂或者元件被压损；活动钳身和滑轨的配合面做了间隙优化，既保证滑动过程顺畅无卡滞，又将配合间隙控制在0.02毫米以内，夹持时活动钳身不会出现上下翘动，保证钳口两个面的平行度，让PCB板受力均匀，不会出现局部受力过大的问题。配套的紧固螺丝采用标准内六角圆柱头螺丝，用于固定钳身的各个拼接部件，装配时不需要特殊工具，使用常规内六角扳手就能完成组装和后期的维护拆解，如果长期使用后滑轨出现磨损，只需要更换对应的耐磨垫片就能恢复配合精度，不需要整体更换钳身，降低了后期的维护成本。在实际应用场景中，除了PCB板的焊接、返修、飞线操作之外，这款台虎钳也可以用于小型电子元件的引脚整形、线束压接、小型塑料件的修边等作业，更换不同材质的钳口垫之后，也能适配小型金属零件的轻度打磨、钻孔等轻负荷加工场景，和重型台虎钳相比，它的整体重量更轻，移动和调整位置更方便，不会因为自重过大导致工作台局部负载过高，同时夹持力的范围更适合小尺寸精密工件，不会出现夹持力过大损坏工件的问题。从结构建模的角度来看，这套模型完整还原了虎钳的各个运动部件的配合关系，丝杆和螺母座的配合、活动钳身和滑轨的配合都按照实际的装配公差做了间隙处理，在三维环境中可以直接模拟钳口开合的运动过程，验证丝杆行程是否满足设计要求，检查各个部件在运动过程中是否存在干涉问题，对于需要设计同类小型工装夹具的结构工程师来说，可以直接参考其滑轨布局、丝杆传动的参数设计，结合自身的工位需求调整钳口尺寸和安装孔位，缩短工装设计的周期。
