带FEA逆向分析的小型台虎钳结构

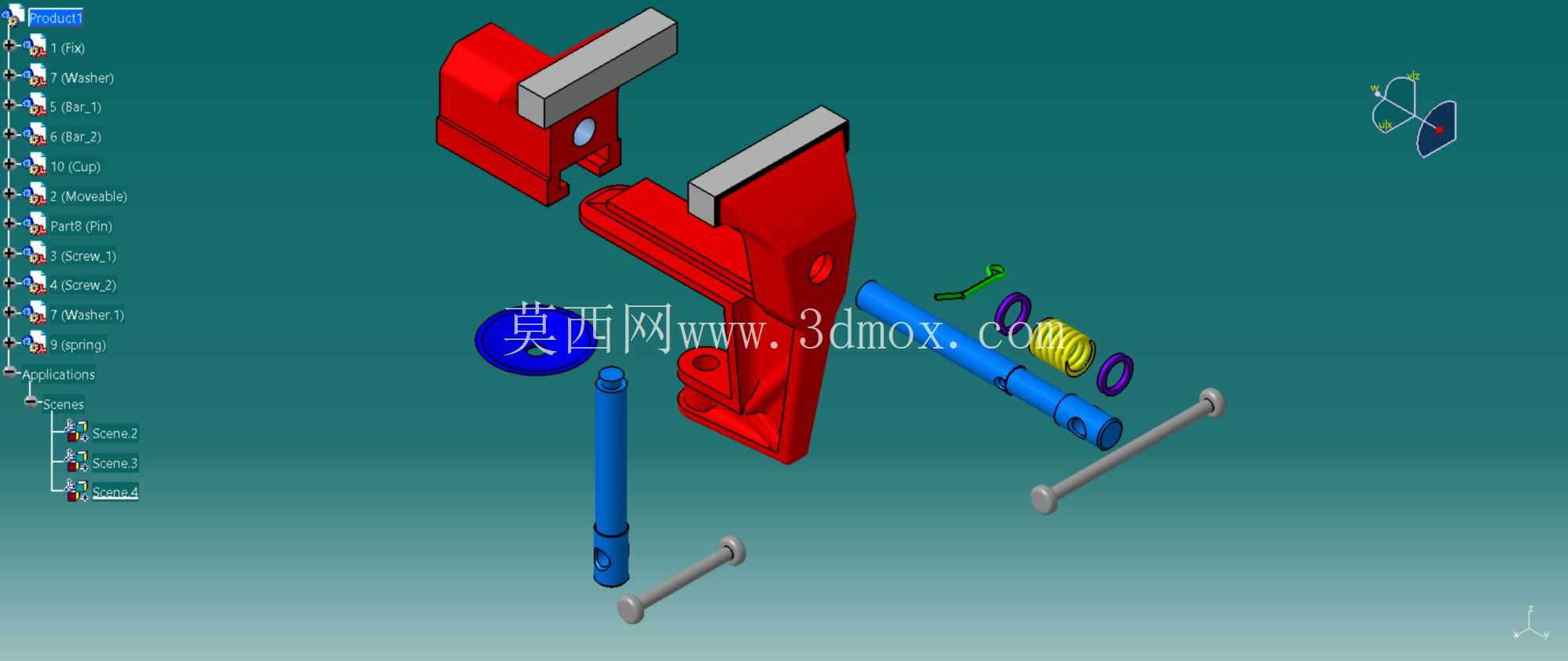

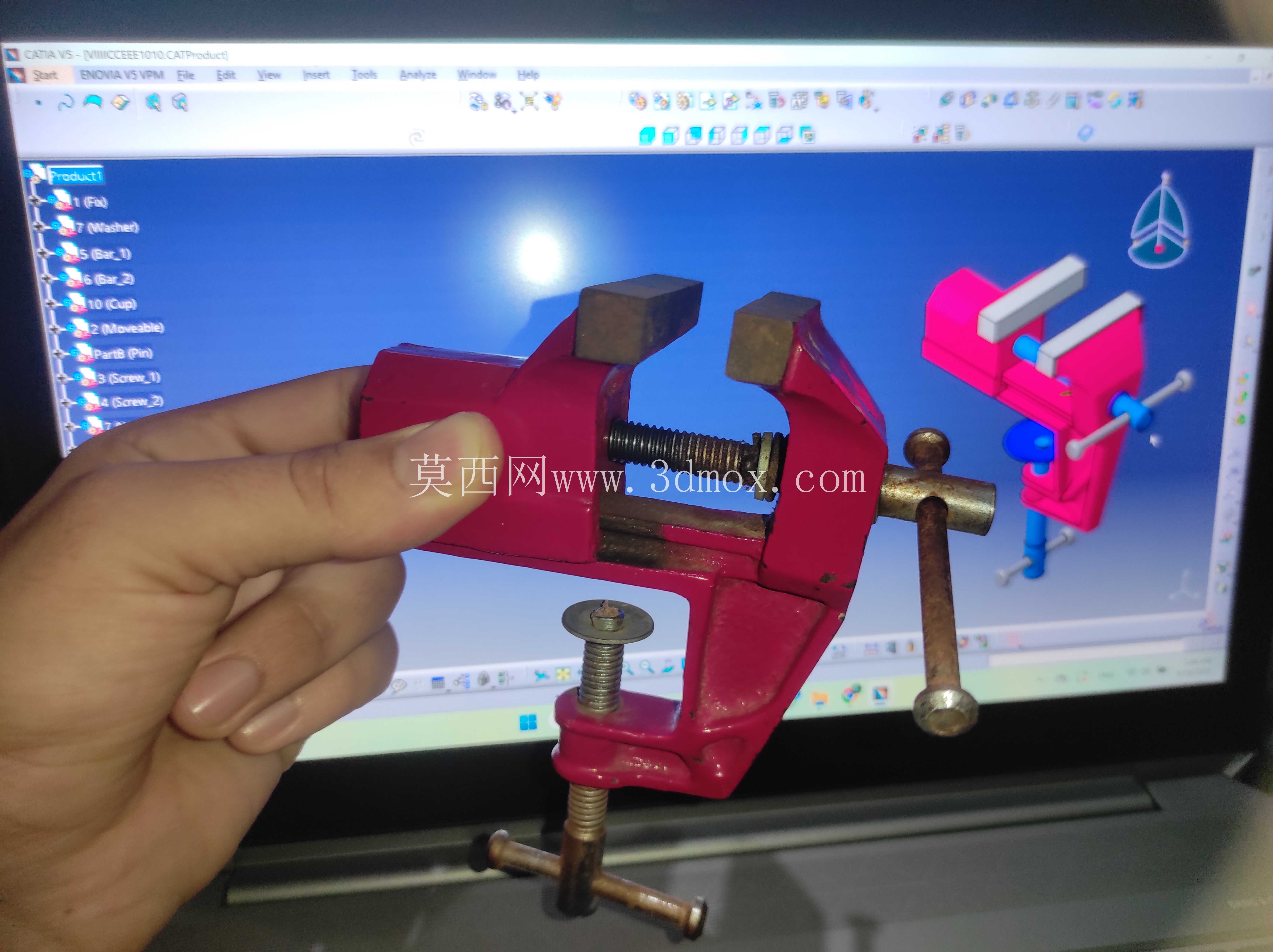

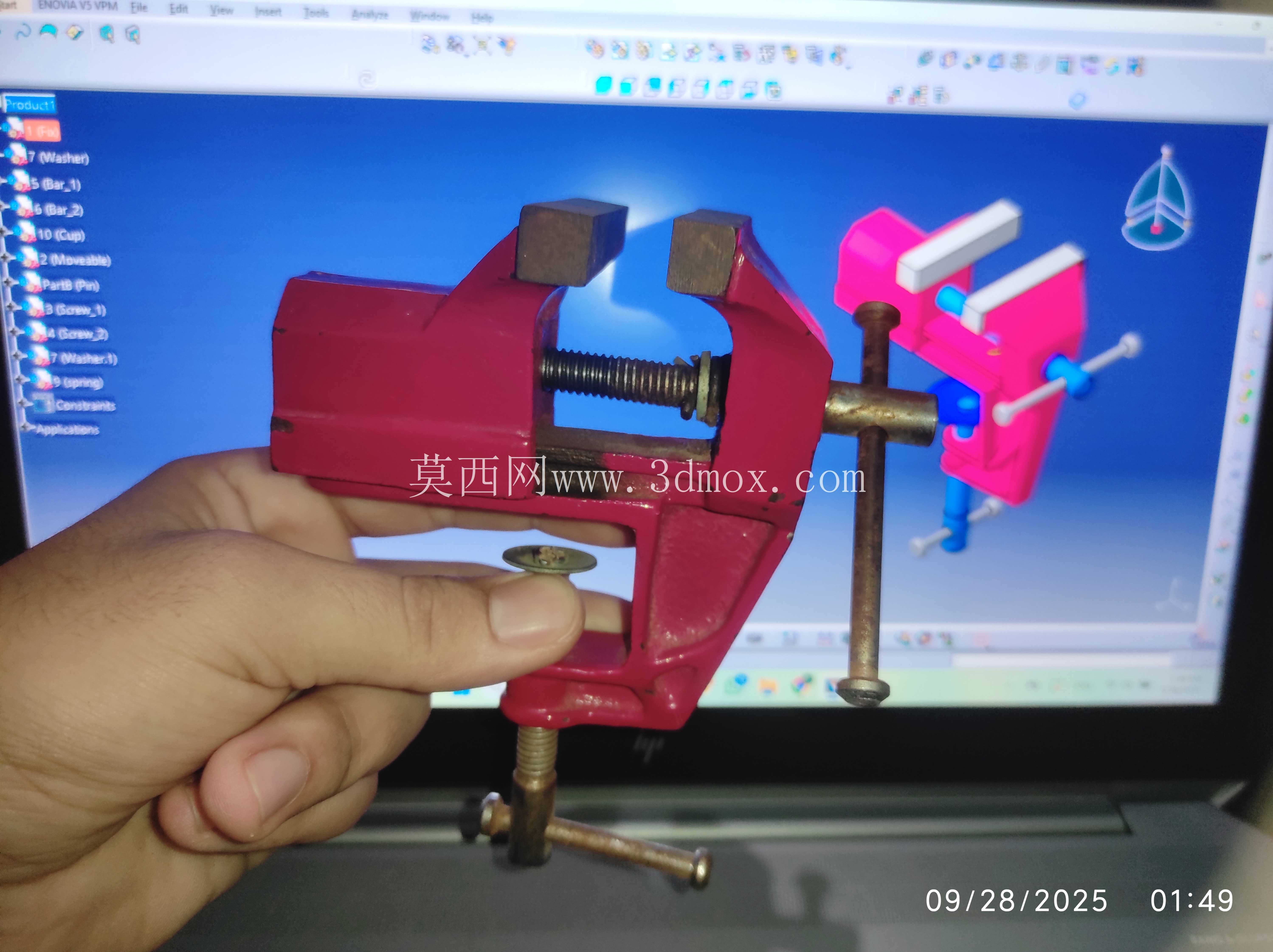

在机械加工、钳工实训、小型零件装配维修场景里，台虎钳是工位上最基础也最核心的夹持工装，这套逆向还原的小型台虎钳结构，完全对标市面常见的迷你 bench vise 实物做测绘重构，所有零件单独建模后完成总装配合，能直接匹配真实台虎钳的运动逻辑与夹持特性。从实际使用场景来看，这类小型台虎钳多布置在家庭维修工位、职业院校钳工实训台、精密小件加工的辅助工位上，用来夹持截面尺寸不大的金属、塑料工件，完成锉削、打磨、小零件钻孔、简易装配等作业，相比重型台虎钳，它的占地空间更小，安装灵活，不需要在厚重的铸铁工作台做预埋固定，普通木质或轻型金属工作台面就能完成装夹固定。

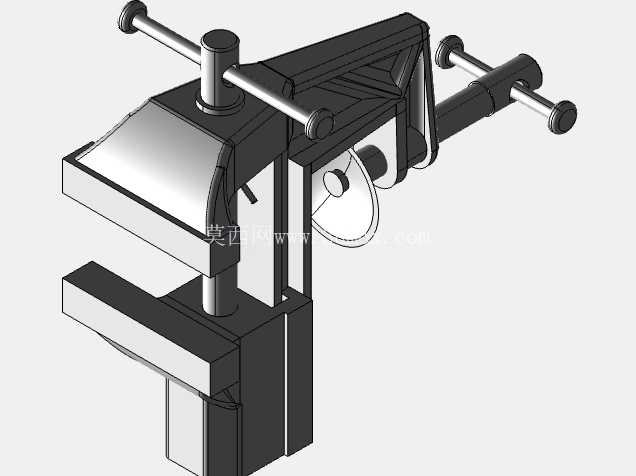

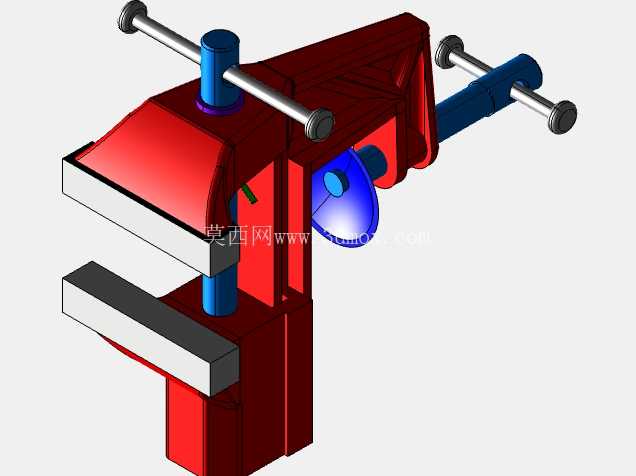

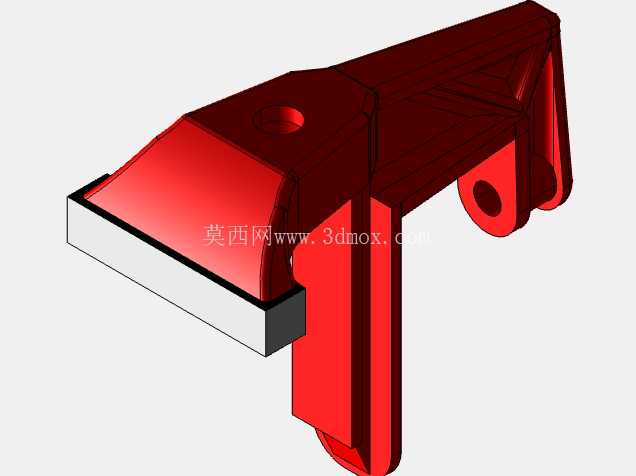

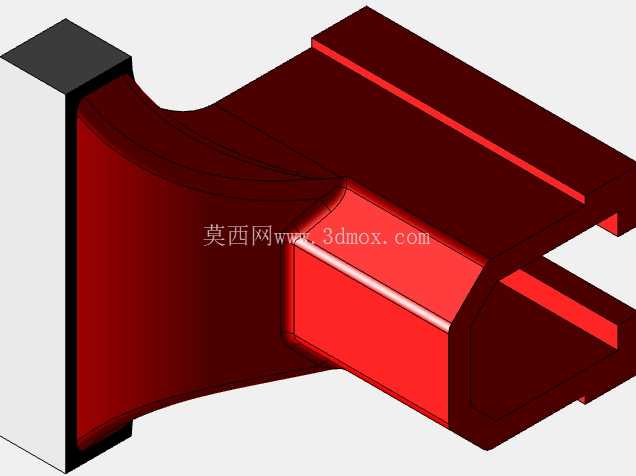

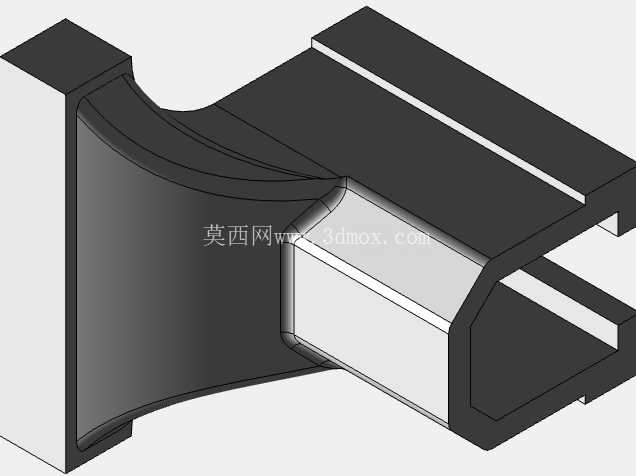

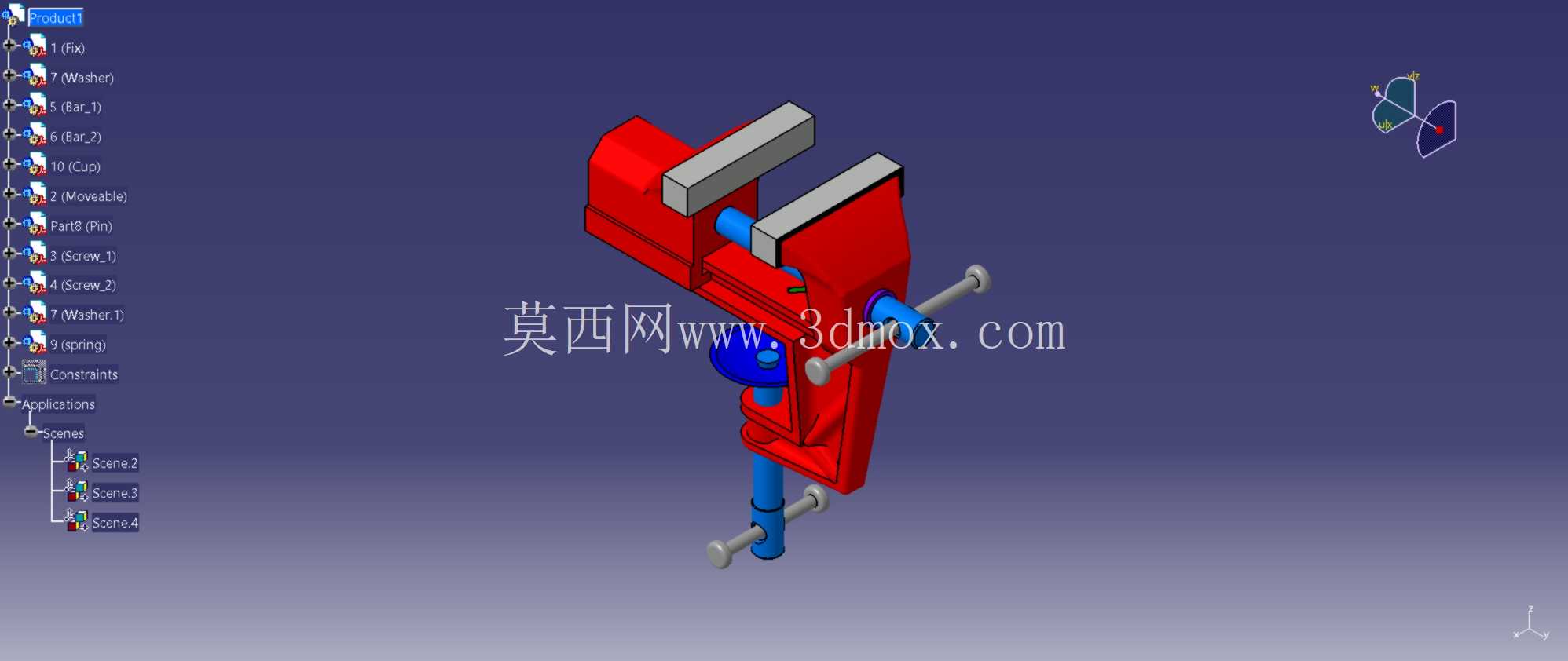

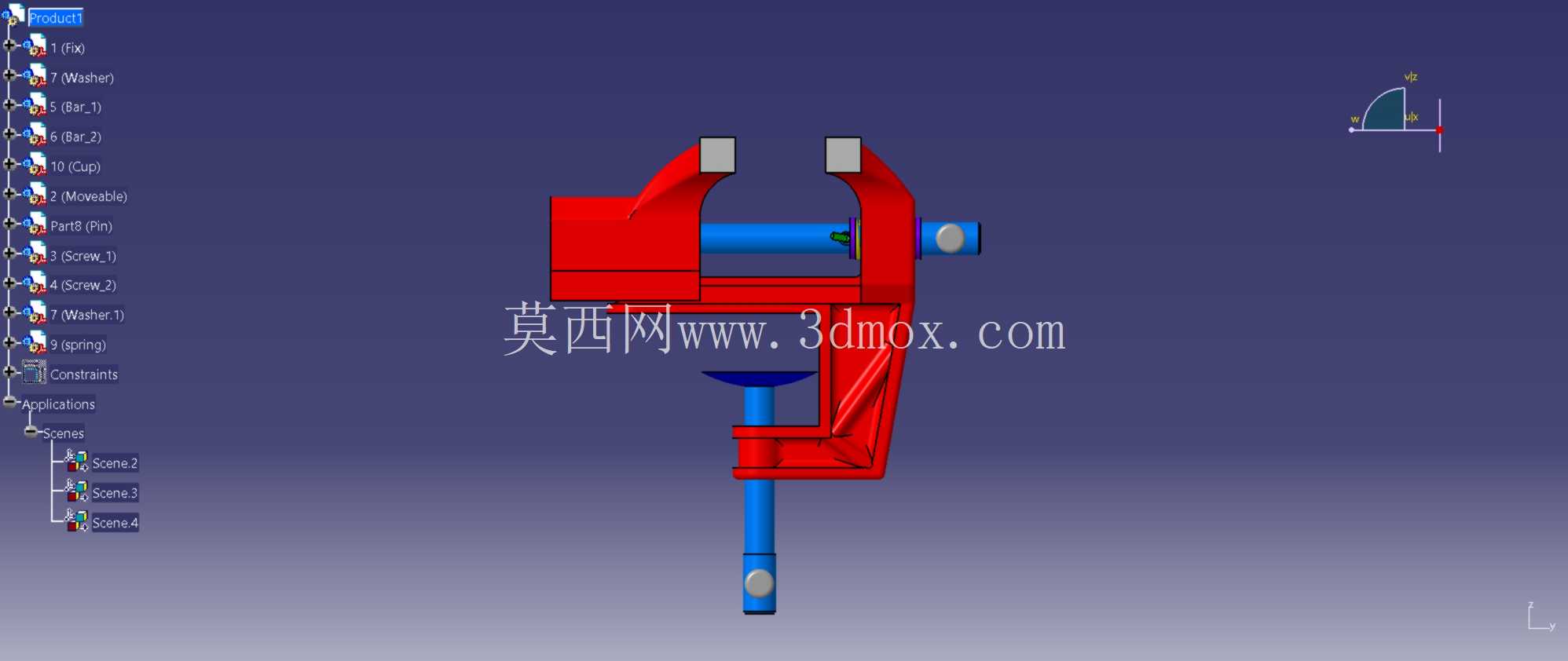

从功能特性上看，这套结构完整还原了台虎钳的核心传动与夹持逻辑：固定钳身通过底部安装孔锁止在工作台面，活动钳身通过梯形丝杆的转动实现沿导轨方向的直线进给，丝杆端部配合防滑手柄，操作人员施加不大的手动力就能通过梯形螺纹的增力特性，在钳口位置输出足够的夹持力，避免工件在加工作业中出现滑移。钳口位置设计了可更换的带齿防滑钳口板，通过沉头螺钉固定在钳身基体上，长期使用出现齿面磨损后，只需要更换钳口板就能恢复夹持性能，不需要整体更换钳身，降低了长期使用的维护成本。结构里还设计了转盘式锁紧底座，松开侧边锁紧手柄后，钳身整体可以绕底座中心做360度水平回转，调整到合适的作业角度后再锁死，能适配不同方位的加工操作需求，不用反复拆装工件调整装夹姿态。

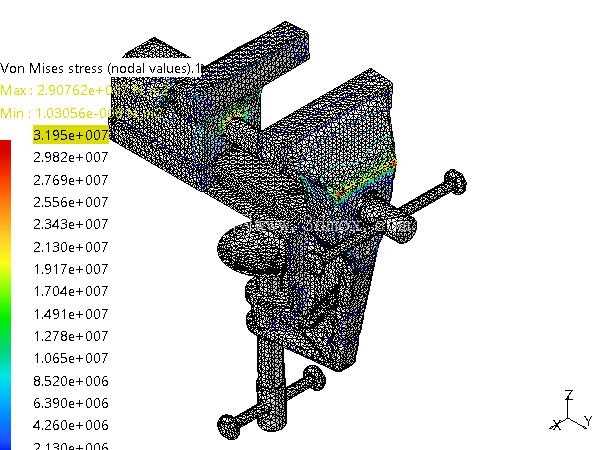

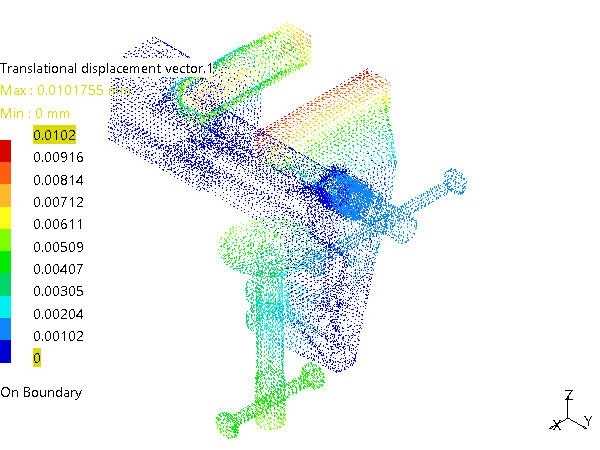

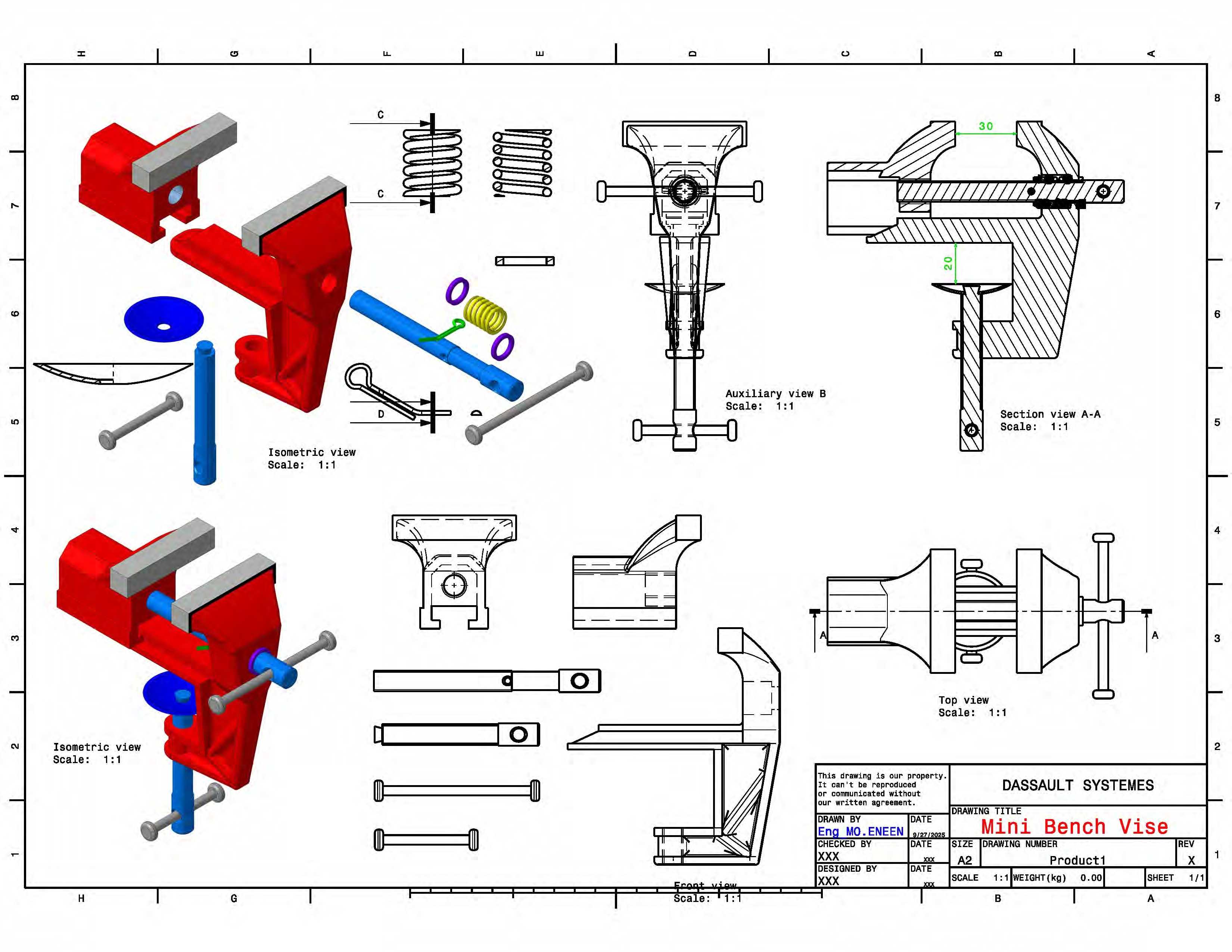

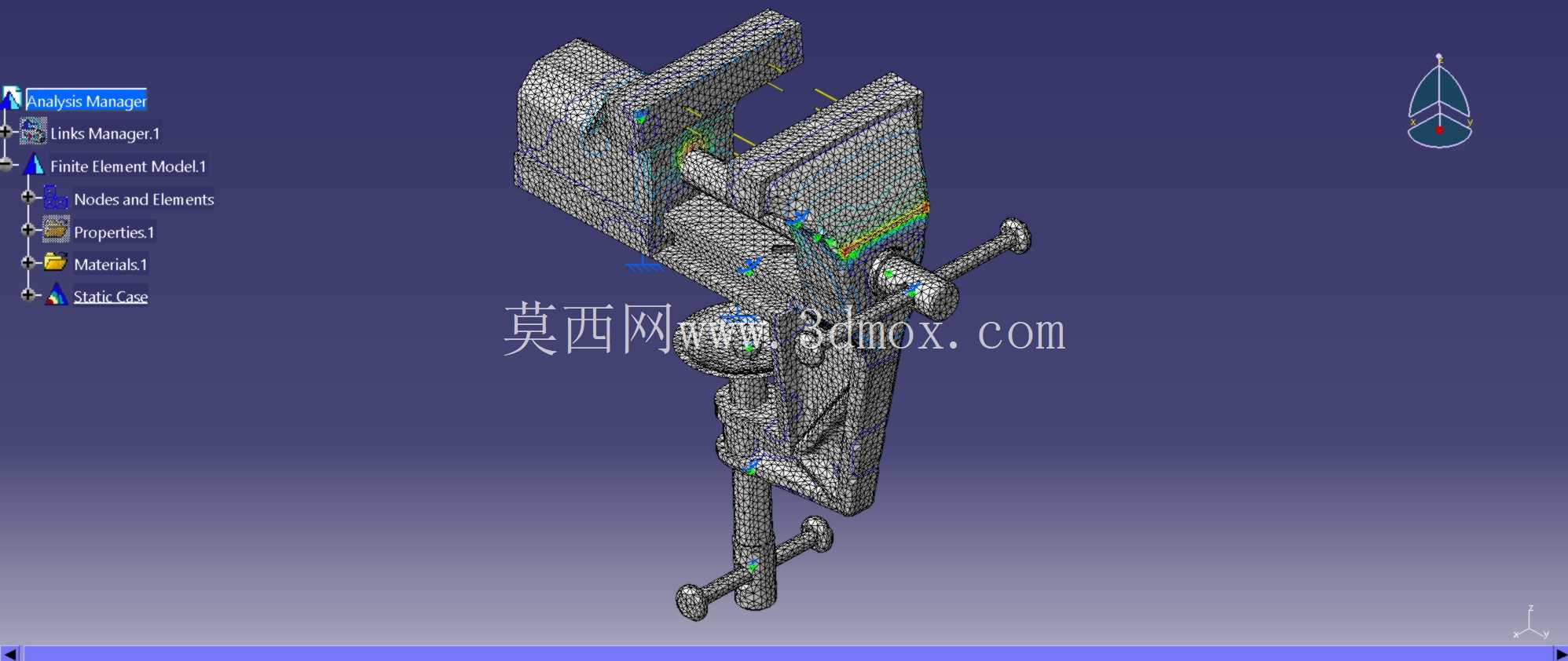

设计思路上，这套逆向结构没有做多余的冗余设计，完全对标实物的受力路径做结构还原：夹持作业时的作用力从钳口传递到活动钳身，再通过丝杆螺母副传递到固定钳身，最终通过底座的安装螺栓分散到工作台面，所有受力筋的布置、壁厚的取值都和实物保持一致，同时配套完成了关键受力零件的有限元分析，模拟满负载夹持时的应力分布与变形量，验证结构的强度冗余，确保模型还原的结构能匹配真实产品的力学性能。总装配套的工程图完整标注了各个零件的配合尺寸、形位公差要求，活动钳身与固定钳身的导轨配合面采用间隙配合，保证进给运动顺畅无卡滞，丝杆与螺母的配合间隙控制在合理范围，既不会因为间隙过大出现夹持窜动，也不会因为间隙过小导致转动手柄时阻力过大。

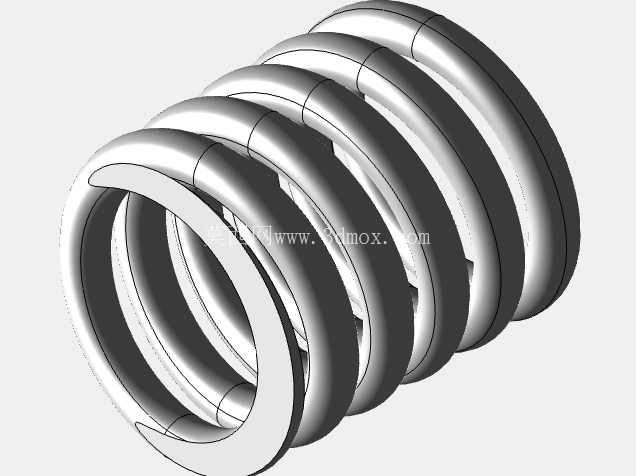

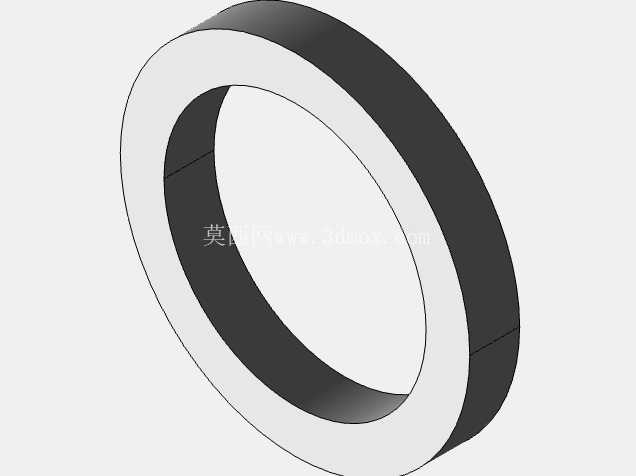

从安装边界与外形尺寸来看，这类小型台虎钳的钳口最大张开量匹配小型工件的夹持需求，整体高度不会超过常规工位的操作舒适高度，底座的安装孔位间距适配市面上多数轻型工作台的预留安装位，不需要额外做打孔改造就能完成固定。钳身主体采用铸铁材质的结构设计，具备足够的刚性，承受夹持反力时不会出现明显的变形，丝杆、手柄、连接销等传动零件采用钢结构，保证传动部件的耐磨性能与使用寿命，弹簧、垫圈等标准件全部采用通用国标规格，维修替换时不需要单独定制非标零件。整套结构的运动逻辑完全还原实物，转动手柄时活动钳身的进给行程、锁止后的夹持刚性都和真实产品一致，既可以作为逆向工程的学习参考样例，也能作为工装夹具设计的参考结构，帮助设计人员理解手动夹持工装的增力结构设计、受力路径优化、配合公差选取的工程逻辑，也能用于实训教学中帮助学员理解台虎钳的装配关系与工作原理。
