惰性气体储罐端盖密封连接结构

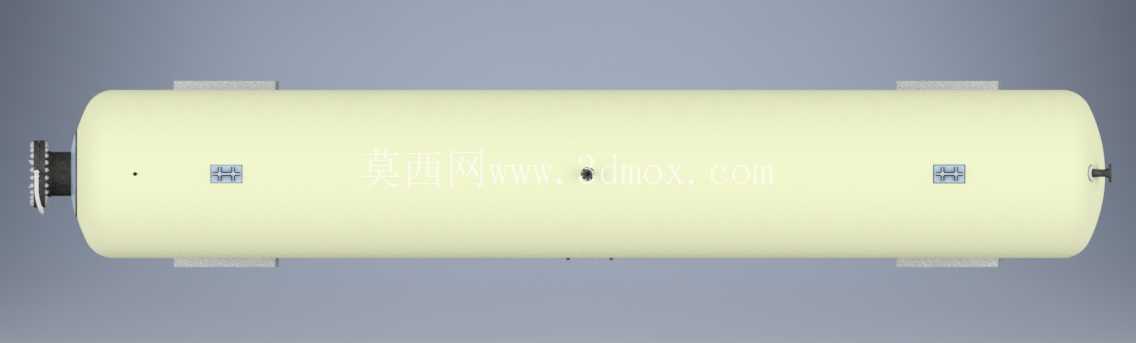

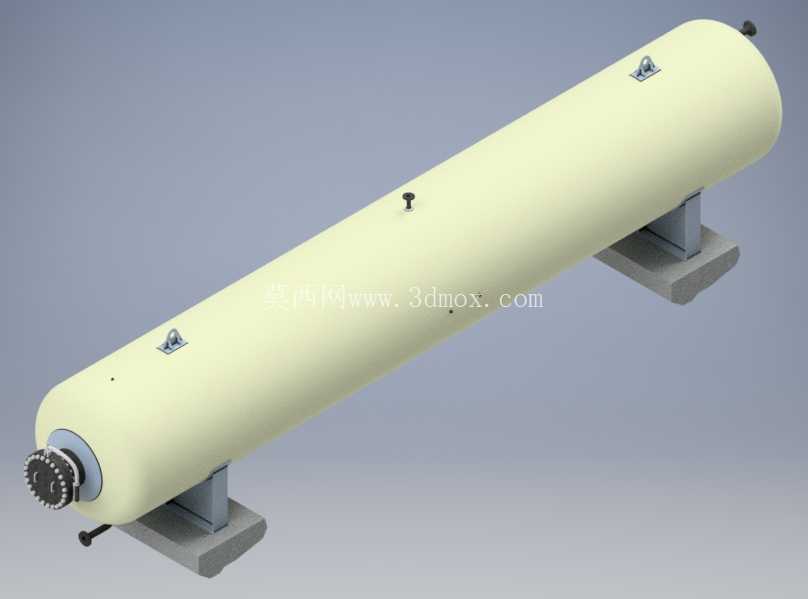

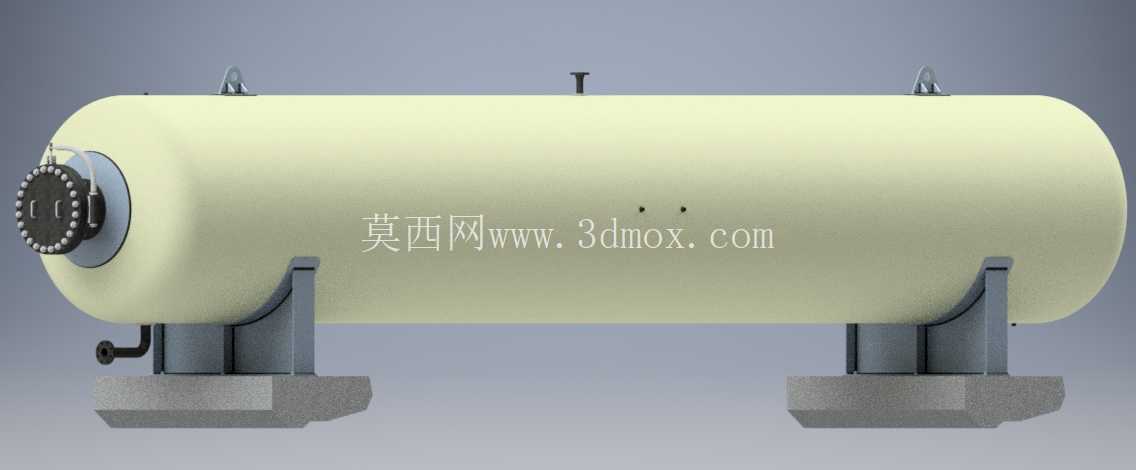

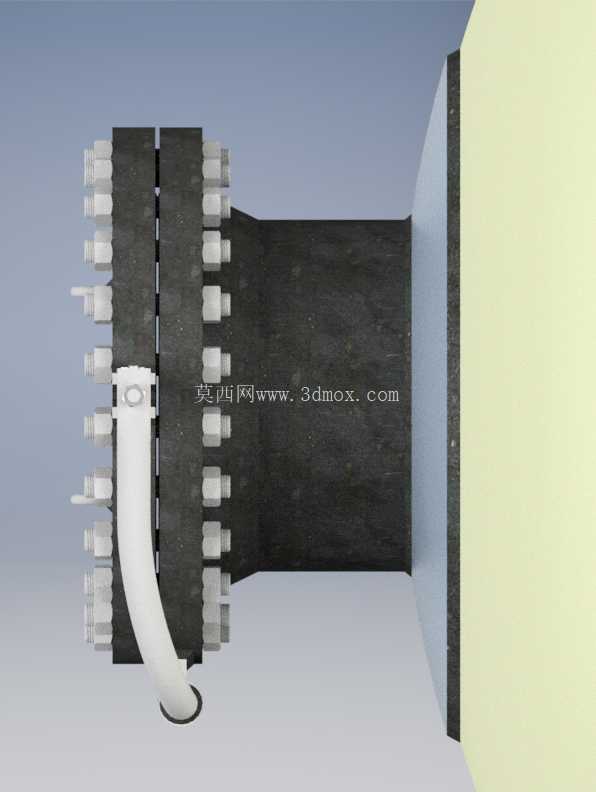

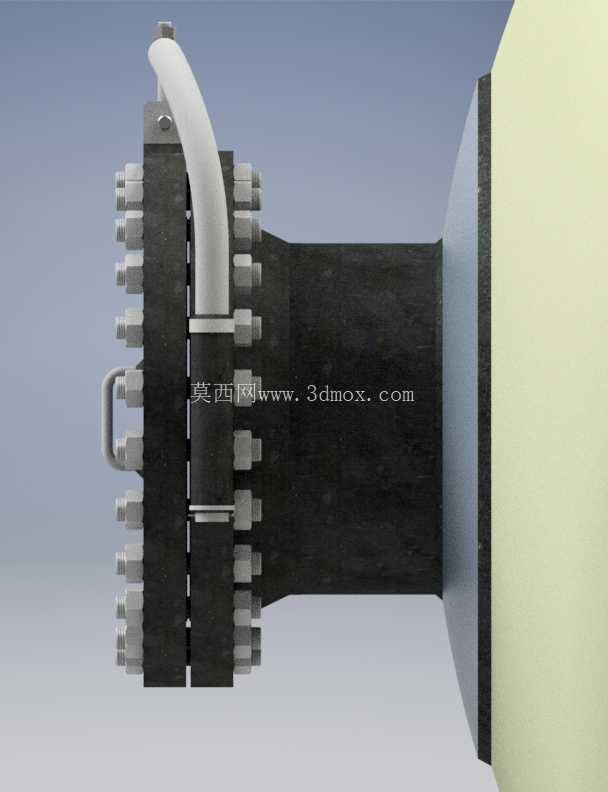

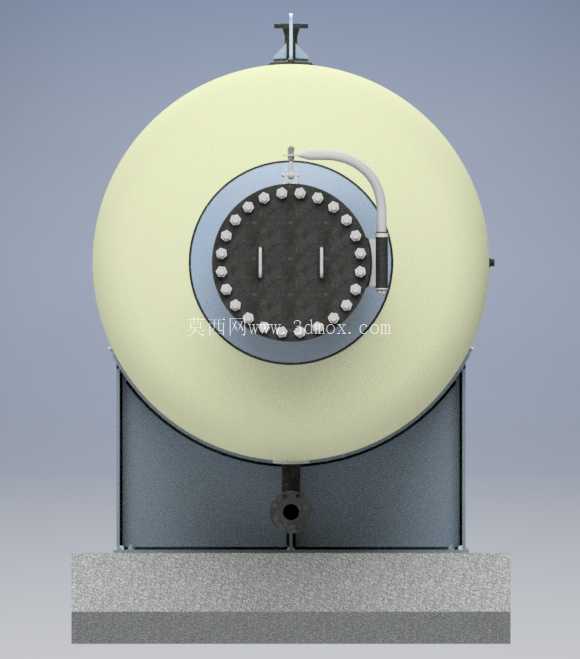

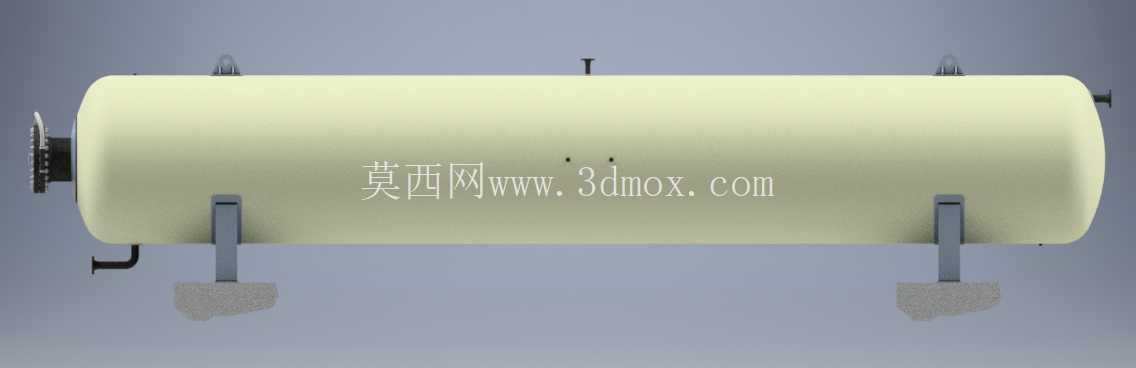

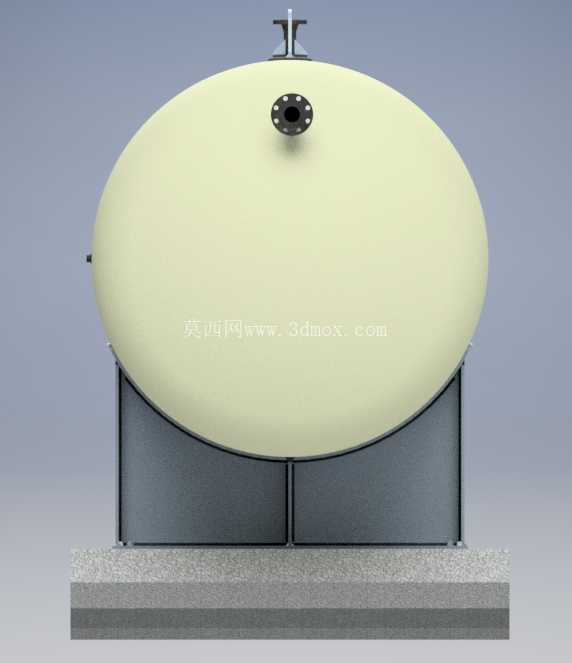

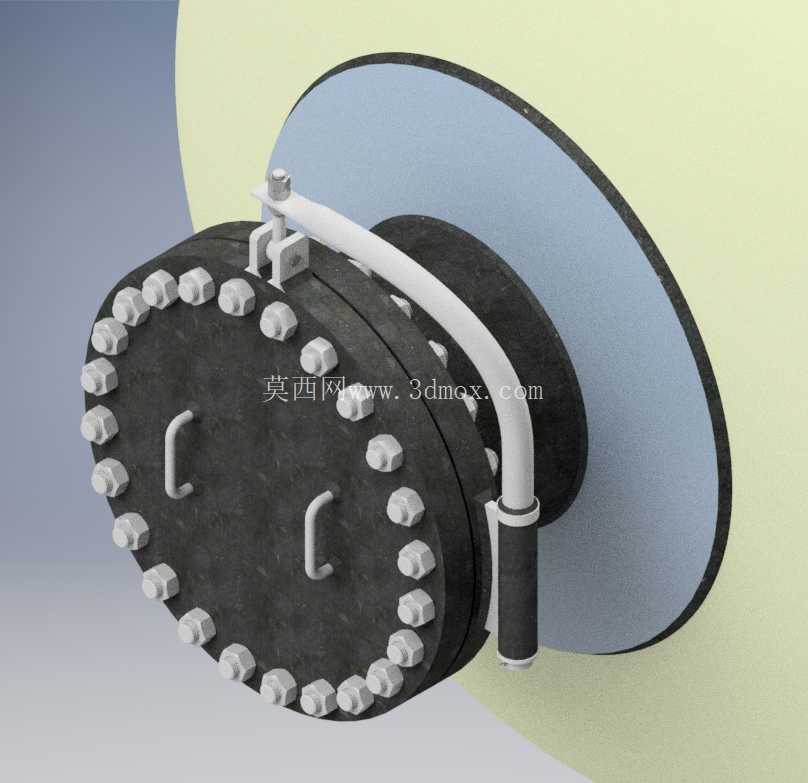

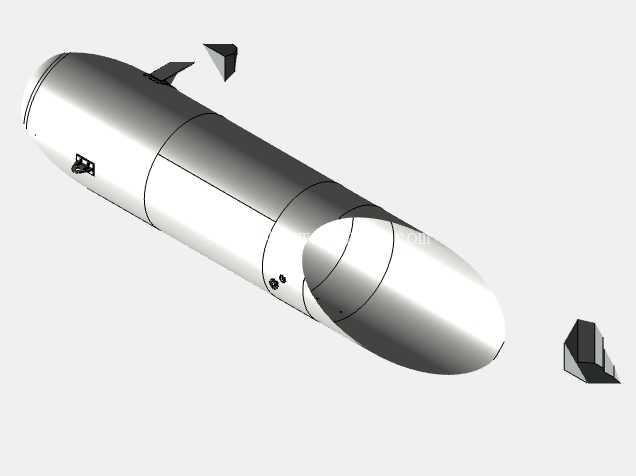

这套结构对应化工、特种气体输送系统里的惰性气体储罐端部密封组件，日常在电子制造、冶金保护气输送、实验室集中供气系统的储配单元里随处可见，核心作用是在带压工况下实现储罐端部的可靠密封，避免惰性气体泄漏，同时预留检修开启的操作空间，不需要整体切割罐体就能完成内部填料更换、罐体清洁、附件检修的作业。从结构细节来看，端盖采用椭圆型法兰盘设计，沿法兰周向均匀排布六角头紧固螺栓，螺栓间距经过等距校核，保证压紧力能均匀覆盖密封面，不会出现局部压应力不足导致的密封失效问题；法兰内侧设置两道内嵌式密封槽，适配硝基材质的密封垫片，这种垫片材料针对惰性气体的低渗透特性做了适配，同时能耐受一定范围的温度波动，不会因为常温下的工况交变出现密封材料老化开裂的问题。端盖表面设置两个U型手提结构，是考虑到检修拆卸端盖时的人工操作便利性，端盖自身重量在单人可操作的承重范围内，不需要额外吊装设备就能完成拆装作业，适合厂区内日常运维的快速操作需求。侧面引出的弯管组件是储罐的压力引出或者补气接口，接口采用卡套加焊接的复合连接形式，根部做了加厚补强处理，避免管路振动传递到法兰密封面造成螺栓松动，弯管的走向做了避让设计，不会干涉端盖拆装时的螺栓操作空间，也不会和周边的管路支架产生安装干涉。设计阶段首先考虑的是密封可靠性，先根据储罐的额定工作压力计算所需的螺栓总压紧力，再确定螺栓的数量、规格以及排布直径，保证密封面的比压始终高于垫片的密封所需比压，同时低于垫片和法兰的承压极限，避免压坏密封件或者造成法兰变形。其次考虑操作维护性，端盖的开启方向、提手位置、接口走向都围绕现场运维的操作习惯做了优化，不需要额外设计专用拆装工具，用常规的呆扳手就能完成所有螺栓的紧固和拆卸作业。安装边界上，这套端盖组件的外接法兰和罐体端部的法兰尺寸完全匹配，法兰螺栓孔的位置度公差控制在0.2mm以内，保证现场安装时所有螺栓都能顺利穿入，不需要额外修锉孔位；侧面引出的接口预留了足够的管路连接空间，外接管道的最小转弯半径不会和端盖的紧固操作空间重叠，日常巡检时可以直接观察到所有螺栓的紧固状态，也能直观检查密封面是否有泄漏痕迹。材质选择上，法兰本体采用ASTM A516 Gr.70压力容器用碳素钢板，这种材料的焊接性能良好，中低温下的韧性表现稳定，适合惰性气体储罐这类常压或者中低压的压力容器工况，不会因为长期带压运行出现脆性开裂的问题；螺栓采用高强度合金钢材质，做了发黑防锈处理，适合厂区内的常规环境使用，不需要额外做防腐涂层就能满足较长的使用寿命要求。在实际工况应用中，这类端盖结构的密封性能直接影响整个供气系统的稳定性，一旦出现泄漏，不仅会造成惰性气体的损耗，还有可能导致保护气压力不足，影响前端生产工序的工艺稳定性，所以设计时在密封面的平面度上做了严格要求，法兰密封面的平面度公差控制在0.1mm/m以内，表面粗糙度达到Ra3.2，保证垫片压紧后能完全填充密封面的微观间隙，杜绝微泄漏的可能。另外，周向螺栓的紧固顺序也在结构设计时做了隐含考虑，均匀排布的螺栓孔位方便操作人员按照对角紧固的顺序操作，避免因为紧固顺序错误造成法兰偏斜，导致局部密封失效。侧面的弯管接口还可以根据实际使用需求配置压力检测仪表、安全阀或者补气管路，不需要对端盖本体做二次加工，接口的标准规格可以直接适配常规的工业管路附件，减少现场改造的工作量。
