SolidWorks多草图连杆类机械零件建模练习

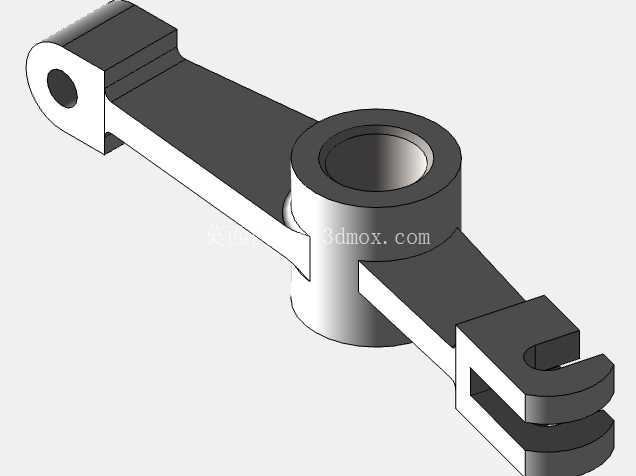

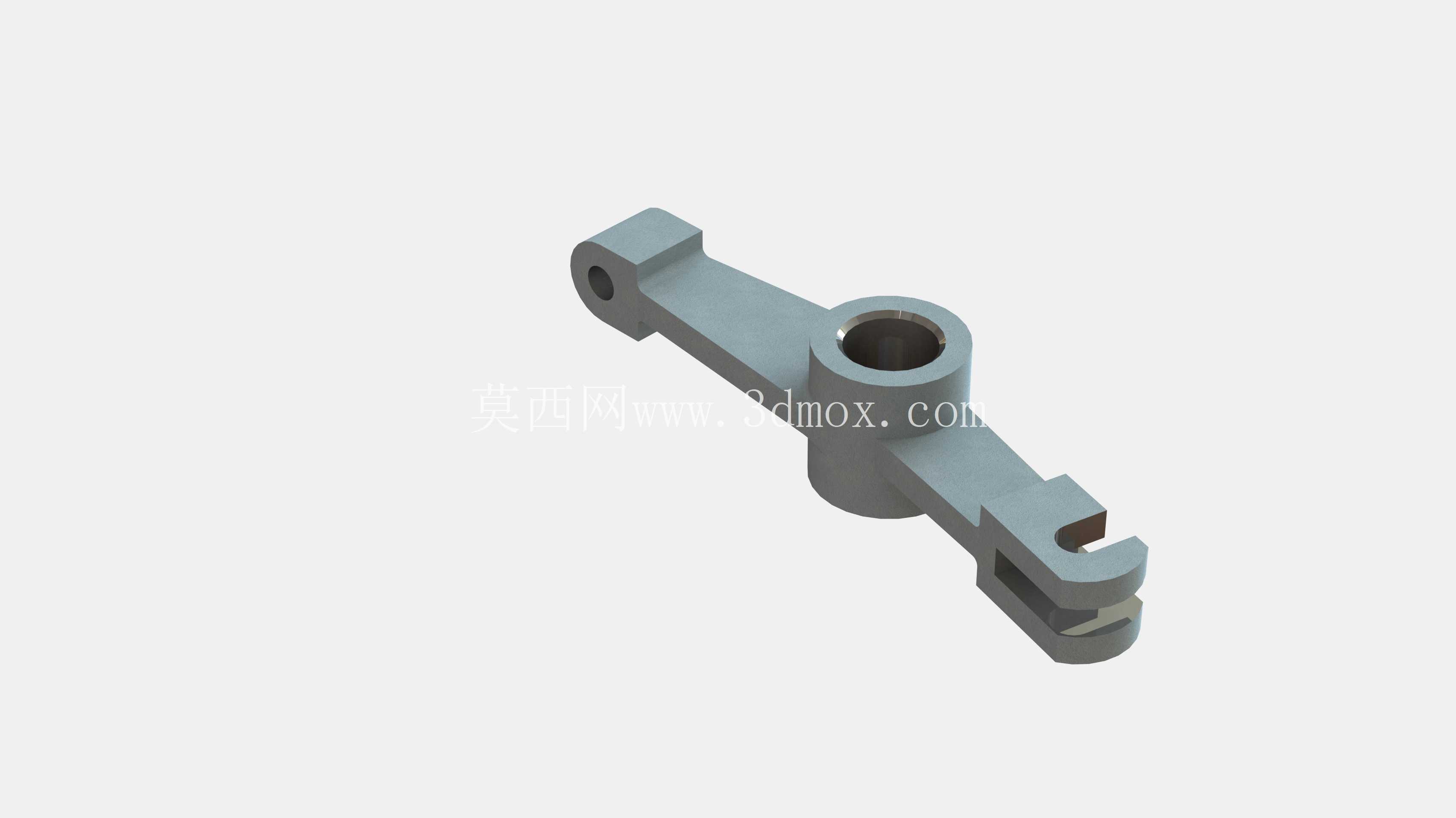

这类带多安装位的连杆类零件，常见于中小载荷的机械传动链路里，比如轻工设备的间歇传动机构、小型工装的联动锁紧结构、自动化产线的拨料摆臂组件上，核心作用是把主动端的旋转或者直线位移，按照既定的轨迹传递到从动端，实现动作的同步联动或者行程转换。从结构上看，零件主体采用等截面的臂身设计，一端是带通孔的单耳安装端，孔位用于穿装铰接销轴，和主动摆臂或者驱动气缸的输出端连接，孔的内壁需要保证足够的圆柱度，避免销轴转动时出现卡滞、偏磨的问题，孔的端面要和臂身基准面保持垂直，减少装配后的附加力矩。中间位置是凸起的轴套结构，这个位置是整个零件的回转支撑位，套在设备的固定心轴上，是整个连杆摆动的旋转中心，轴套的高度要比臂身厚度高出一定尺寸，一方面是增加和心轴的配合接触长度，提升摆动过程的稳定性，减少臂身的径向窜动，另一方面可以隔开臂身和安装基座的接触面，避免臂身摆动时和基座平面发生摩擦，降低运动阻力。另一端是分叉的卡槽结构，卡槽的开口尺寸和配套的拨销直径匹配，用于卡接从动部件的传动销，把摆动力传递出去，卡槽的内侧两个面要保证平行度，和拨销接触的位置做了小的圆角过渡，避免应力集中导致卡槽根部开裂，同时减少拨销在槽内滑动时的磨损。

在建模思路上，这个零件完全依托七个核心草图来完成全参数化构建，不需要额外的复杂曲面操作，首先绘制回转中心位置的轴套截面草图，通过拉伸凸台生成主体支撑结构，再绘制臂身的轮廓草图，沿着轴套的径向拉伸连接两端的安装结构，之后分别绘制两端单耳孔、卡槽的截面草图，通过拉伸切除生成对应的安装位和卡槽结构，再绘制圆角、倒角的轮廓参考草图，对所有锐边进行工艺性倒圆处理，最后绘制挤压凸台的截面草图，在轴套和臂身的连接位置生成加强凸台，提升结构连接处的强度。整个建模过程全程关联草图的尺寸约束，所有配合尺寸都可以通过修改草图参数快速调整，不需要对特征进行重定义，非常适合做系列化同类型连杆零件的参数化模板。

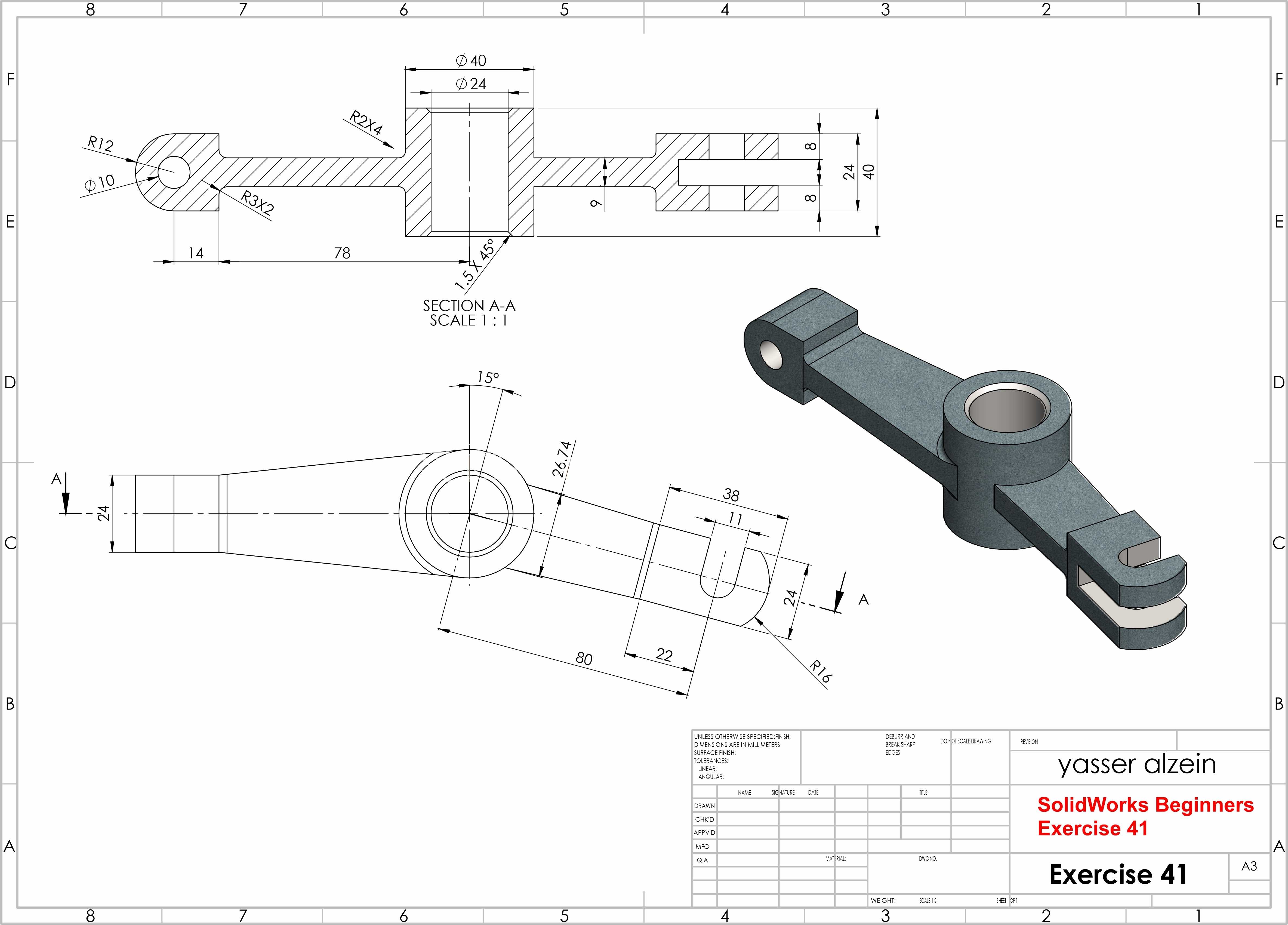

从安装边界来看，中间轴套的内孔直径决定了适配心轴的尺寸，臂身的总长度决定了摆动端的行程范围，单耳端的孔位中心到回转中心的距离是主动端的力臂长度，回转中心到卡槽接触面的距离是从动端的力臂长度，两者的比值决定了整个连杆的传动比，设计时需要根据实际需要的输出行程和驱动力来调整这两个尺寸的比例。装配时要注意，中间轴套的两个端面要预留0.1到0.2mm的轴向间隙，避免臂身转动时被两侧的安装压板夹死，单耳端和主动件连接时要加装耐磨衬套，卡槽位置要定期涂抹润滑脂，减少拨销和槽壁的磨损。这类零件工作时承受的主要是交变的弯曲载荷，所以臂身和轴套、卡槽的连接位置是应力集中的高发区，建模时特意在这些位置做了圆弧过渡的加强结构，避免直角连接导致的应力集中，提升零件的疲劳寿命，实际加工时一般采用45号钢调质处理，表面做发黑防锈，有轻量化需求的场合也可以采用铝合金6061材质加工，适合载荷不大、运动频率不高的传动场景。
