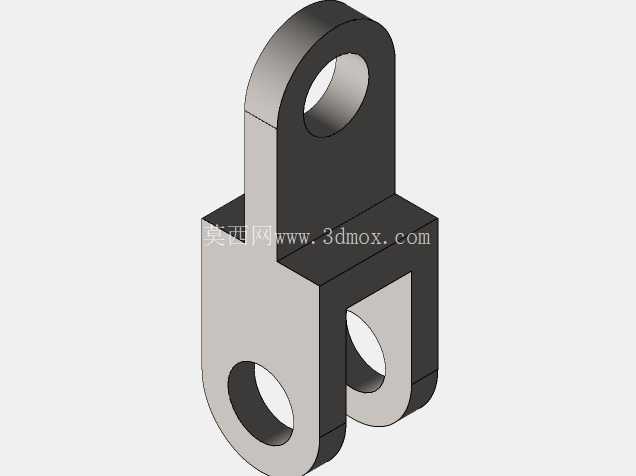

汽车冲压铰接吊耳连接结构件

在商用车底盘悬挂、货厢翻转机构以及乘用车副车架连接点位中，这类双铰点连接耳件是承担交变载荷传递的核心受力部件，日常工况下需要同时承受纵向拉扯、横向摆动带来的复合应力，很多现场失效案例都源于这类耳件的铰点同轴度偏差、安装面贴合度不足，导致运行过程中出现偏磨、销轴剪切断裂的问题。从结构设计逻辑来看，这个构件采用上下错位的双铰孔布局，上方单耳铰孔用于和上一级固定支座铰接，下方分叉式双耳铰孔用于连接下方活动摆臂，这种单耳配双耳的铰接形式，能在有限的安装空间内最大化铰接接触面积，避免单侧板件受力出现的翘曲变形，同时分叉结构预留了足够的摆角空间，不会因为构件运动干涉导致卡滞。设计阶段首先要明确安装边界：上方单耳的铰孔中心到下方双耳铰孔中心的中心距，是决定整个铰接机构运动行程的核心参数，建模时需要先锁定两个铰点的相对位置，再根据配套销轴的直径确定铰孔的公称尺寸，铰孔的公差带一般选H7，和销轴的g6公差形成间隙配合，保证铰接转动灵活的同时不会出现过大的旷量。构件的主体连接段采用等截面矩形结构，截面厚度根据额定载荷下的拉应力计算确定，要保证在1.5倍额定冲击载荷下，截面的最大应力不超过材料屈服强度的70%，避免长期交变载荷下出现疲劳断裂。上下铰孔的端部都做了倒角处理，一方面是去除冲压后的锐边毛刺，避免安装时划伤操作人员，另一方面也能在销轴穿装时起到导向作用，降低现场装配的难度。下方双耳的两个板片需要严格保证平行度，两板片的内侧间距要和配套连接件的厚度匹配，间隙控制在0.1-0.2mm之间，间隙过大会导致铰接时出现轴向窜动，间隙过小则会造成装配困难，甚至在运动过程中出现夹滞。构件的安装贴合面都做了平面度要求，尤其是上方单耳与支座贴合的端面、下方双耳与摆臂贴合的内侧端面，平面度公差控制在0.05mm以内，避免装配时出现面接触不良导致的应力集中。从冲压工艺实现的角度来看，这个构件的外形没有复杂的曲面，所有折弯角度都是90度，适合采用级进模连续冲压生产，先完成板材的落料，再依次完成铰孔冲孔、折弯成型、整形工序，最后做孔口的倒角去毛刺，生产效率高，尺寸一致性好，适合汽车零部件的批量生产需求。实际装车应用中，这类铰接耳件的铰孔内部需要压装自润滑衬套，衬套压装后要保证和孔壁的过盈量在0.02-0.04mm之间，避免衬套在铰接转动过程中出现跟转、窜出的问题，同时衬套的自润滑层可以降低销轴和构件之间的摩擦系数，减少日常维护的频次，延长构件的整体使用寿命。在建模过程中，需要重点核查两个铰孔的轴线平行度，平行度公差要控制在0.03mm以内，如果轴线出现偏斜，会导致销轴安装后出现别劲的情况，短时间运行就会造成衬套异常磨损，甚至出现销轴弯曲断裂的故障。另外构件的所有折弯处都设置了合理的折弯内R角，R角大小根据板材厚度确定，一般取板材厚度的1-1.5倍，避免折弯处出现应力集中开裂的问题，同时也能减少冲压过程中折弯位置的材料拉伤。这类构件在做受力仿真时，需要分别模拟纵向静载荷、横向冲击载荷、摆动交变载荷三种工况，核查不同工况下的应力分布情况，对应力集中的位置可以做局部的圆角过渡或者加厚处理，在保证结构强度满足要求的前提下，尽可能优化截面尺寸，降低构件的整体重量，符合汽车零部件轻量化的设计趋势。
