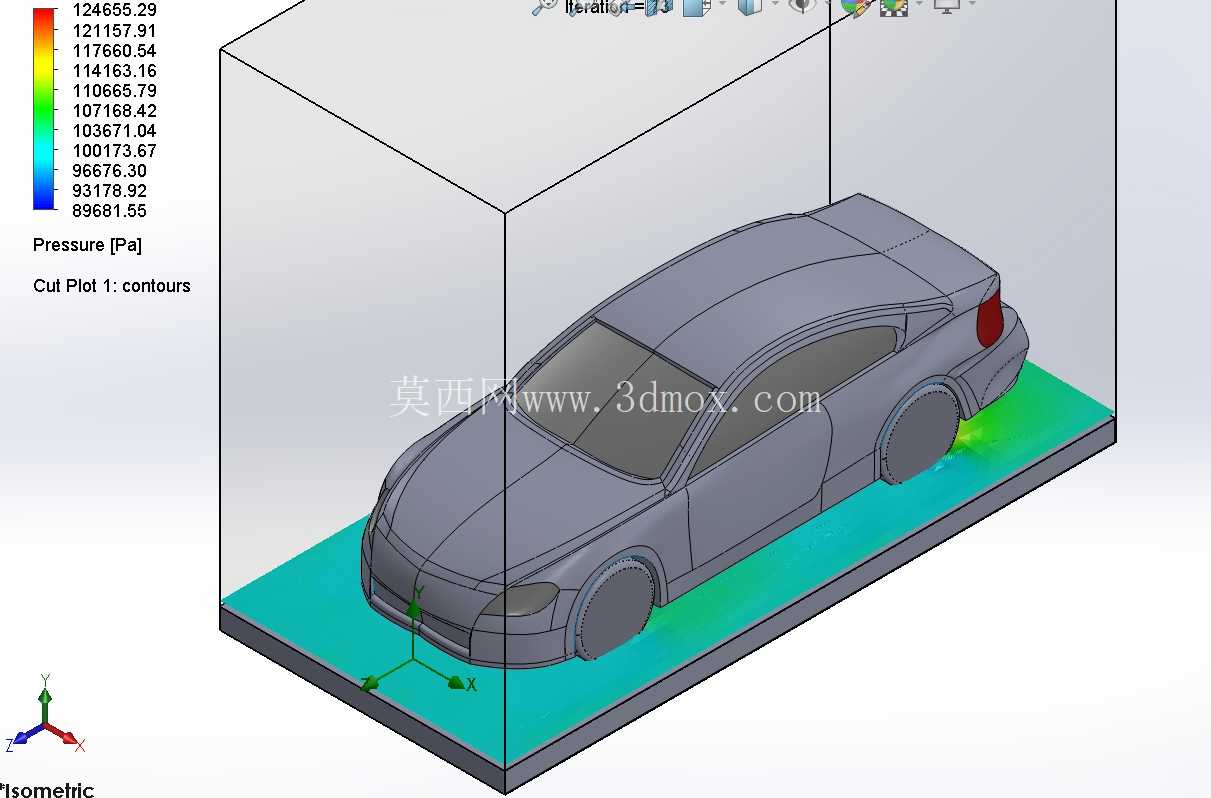

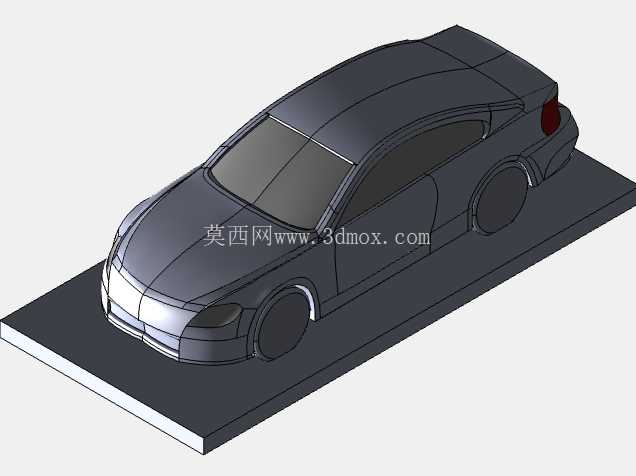

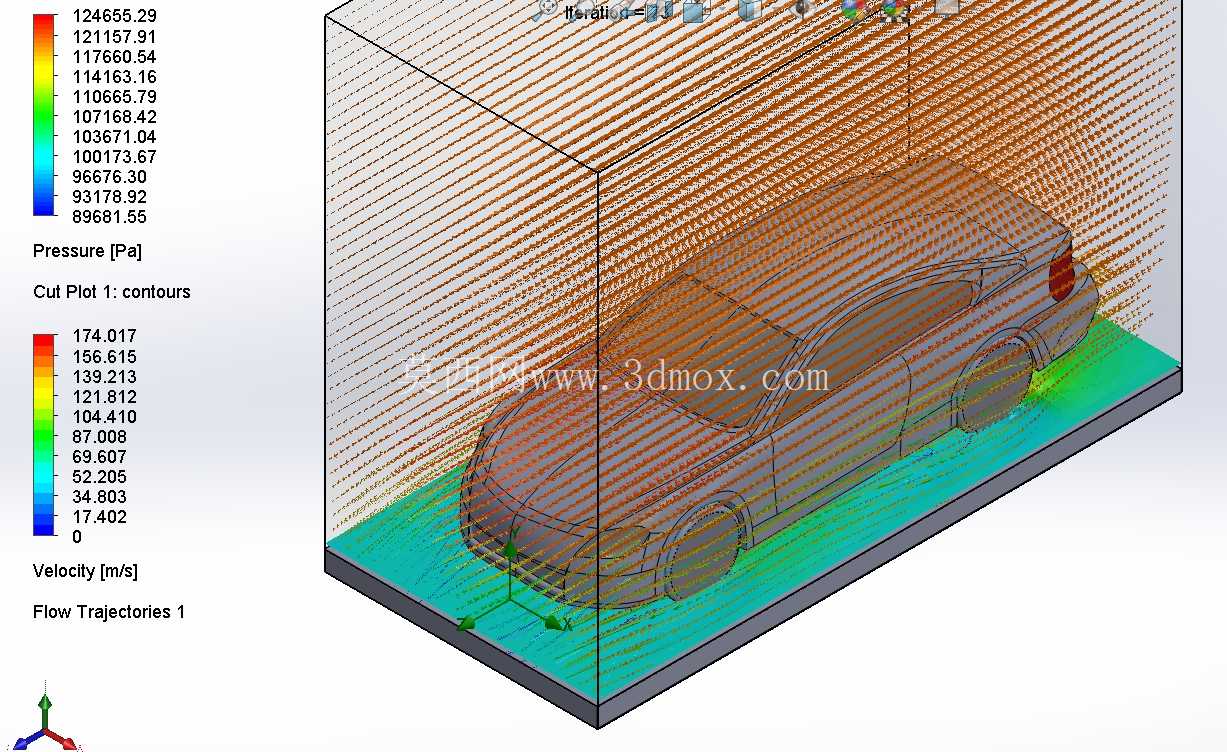

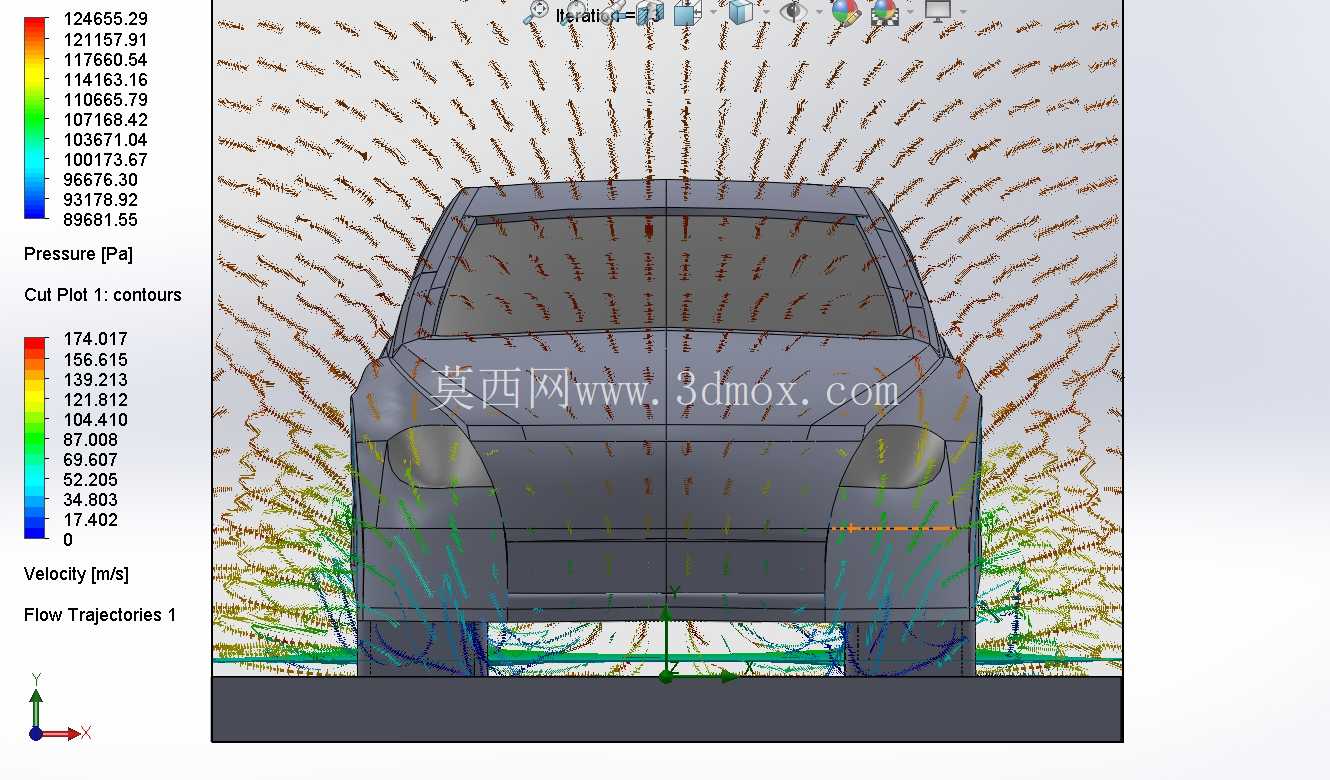

在乘用车正向开发流程中,空气动力学性能验证是整车性能开发环节不可或缺的部分,这套仿真分析模型围绕量产三厢轿车的外部流场特性搭建,可直接对接整车风阻优化、高速行驶稳定性调校的实际工程需求。日常高速行驶场景下,车辆120km/h巡航时超过六成的能耗用于克服空气阻力,同时车身表面的压力分布直接关系到高速下压力、风噪水平、侧风稳定性,甚至会影响制动系统散热、空调进气效率,这套模型的搭建完全围绕这些实际工程痛点展开,没有冗余的装饰性结构,所有计算域边界、网格划分逻辑都贴合主机厂实际仿真工作的标准流程。模型计算域的设置充分考虑了实车测试的边界条件,入口段预留足够的来流发展空间,避免入口边界的流速扰动影响车身周边流场计算精度,出口段拉长至车长数倍的距离,完整捕捉车尾涡流的发展与耗散过程,计算域两侧与顶部预留充足间隙,消除壁面效应对流场的干扰,完全符合公开道路行驶时车辆周边无约束流场的实际状态。车身模型还原了量产轿车的核心外表面特征,包括前脸进气格栅的通流区域、前保险杠下缘的扰流结构、侧窗曲面弧度、外后视镜造型、车顶溜背过渡曲线、车尾鸭尾结构、底盘平整化覆盖件以及轮辋的辐条造型,这些细节都是影响流场分布的关键结构,比如外后视镜与A柱交接区域的涡流是高速风噪的主要来源,底盘的凹凸结构会扰乱车底气流流速,直接影响整车升力特性。从仿真结果的呈现来看,模型同时输出了车身表面的压力云图与空间流场的速度迹线,车身正面前脸区域是来流直接冲击的正压区,该区域的压力分布直接决定了前脸进气量与迎风阻力大小,气流经过引擎盖前缘、A柱、车顶前缘时会出现局部加速,对应表面的低压区,如果该区域压力梯度过大,很容易引发气流分离,增加压差阻力。车身侧面的气流沿着侧窗、车门表面向后流动,外后视镜位置会产生小型涡流,打乱侧方流场的均匀性;车底区域因为有平整化护板的导流,气流流速高于车身侧面,配合车尾的扩散结构可以快速导出车底气流,降低车尾的真空区范围。车尾部分是仿真分析的核心关注区域,气流在车尾离开车身表面后会形成一对反向旋转的尾涡,尾涡的核心压力越低、尺寸越大,带来的压差阻力就越高,模型里的迹线清晰展示了尾涡的生成位置与发展路径,能直观看到后扰流板对尾涡结构的干预作用——合适角度的鸭尾结构可以引导上层气流提前下偏,缩小尾涡的作用范围,降低整车风阻系数。在实际工程应用中,这类仿真模型可以在样车制造之前完成多轮外造型的气动优化,不需要制作等比例油泥模型开展风洞试验,大幅缩短开发周期、降低试验成本。建模过程中对车身表面的曲率连续性做了严格控制,避免因为曲面碎面、曲率突变导致的局部流场计算失真,轮腔区域做了适度简化但保留了轮胎与轮眉的间隙特征,能够还原轮腔内部的气流扰动对整车流场的影响,这也是很多入门级仿真模型容易忽略的细节——轮腔区域的涡流贡献了整车近两成的空气阻力,如果省略该部分特征,仿真结果与实际风洞测试的偏差会超过10%,完全失去工程指导意义。这套模型的流场迹线设置采用了空间均匀分布的释放点,能够完整展示从车头到车尾的全流程流动状态,压力云图的量程覆盖了从驻点正压到尾涡核心负压的全部区间,可以直接读取车身任意位置的表面压力值,为后续的曲面优化、附件设计提供量化的数据支撑。比如针对高速行驶时方向盘发飘的问题,可以通过调整前保险杠下方扰流唇的角度,增加车底前部的气流流速,降低前轴升力,提升高速转向的稳定性;针对后风挡容易积灰的问题,可以通过调整车顶后缘的造型,引导气流更贴合后风挡表面流动,减少尾涡卷起的扬尘附着。
