汽车冲压用双层铰接连接支座结构

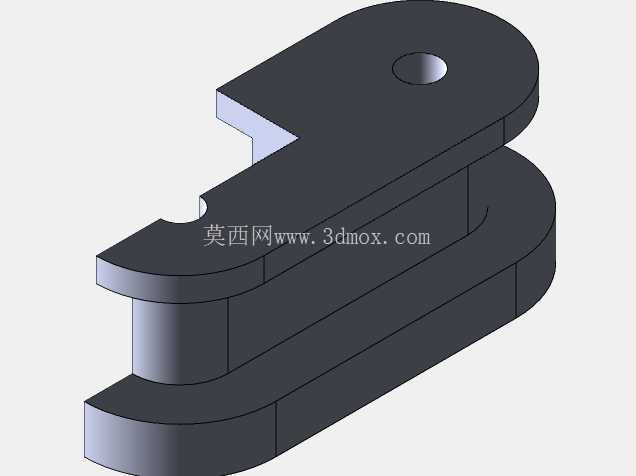

该铰接连接支座属于汽车冲压生产线配套工装的核心传力构件，主要应用在汽车覆盖件冲压工序间的工件传递、模具侧翻边机构的铰接支撑场景，也可适配小型自动化冲压线的连杆式送料臂连接节点，承担往复摆动过程中的载荷传递与铰接定位功能。从结构功能来看，该构件采用双层叠合式板体设计，上下两层板体通过中间的圆柱凸台实现刚性连接，形成中部带开口槽的叉形结构，开口槽用于嵌入配套的铰接连杆或摆臂部件，上层板体端部设置的通孔用于穿装铰接销轴，实现与相邻构件的转动配合，这种双层结构相比单层铰接板，能在同等板厚条件下提升两倍以上的侧向抗扭刚度，避免冲压设备高速往复运动时铰接部位出现侧向形变导致的定位偏差。设计过程中优先考虑了冲压工况下的交变载荷特性，所有板体边缘均做了等半径圆角过渡，避免应力集中导致的疲劳断裂，中间连接圆柱的直径与上下板体的厚度比例经过反复校核，确保在1.2倍额定冲压力的偏载工况下，连接部位不会出现剪切失效；开口槽的宽度尺寸按照配套铰接件的最大外形尺寸预留了0.12mm的单边配合间隙，既保证铰接转动时无卡滞，又不会因间隙过大产生传动冲击。从安装边界来看，构件整体轮廓为长圆形板状结构，端部圆弧半径与销轴孔保持同轴设计，安装时无需额外加工定位面，直接通过销轴孔与配套构件的轴段配合即可完成定位，双层板的外侧平面作为安装基准面，平面度公差控制在0.05mm以内，保证铰接转动时的端面跳动量符合冲压设备的精度要求。在实际冲压生产场景中，这类铰接支座通常安装在模具的斜楔驱动机构上，当压力机滑块下行时，斜楔推动摆臂绕该支座的销轴转动，完成侧冲孔、翻边等侧向加工动作，构件的结构强度直接决定了斜楔机构的运行稳定性，因此设计时特意将上下板体的连接部位做了加宽处理，抵消斜楔传动时产生的侧向分力；同时板体表面做了发黑处理，提升冲压车间潮湿环境下的防锈能力，减少日常维护的工作量。不同于普通的通用铰接件，该结构专门针对汽车冲压模具的安装空间做了优化，整体厚度控制在较小范围内，能够嵌入模具内部的狭窄安装空间，不需要额外扩大模具的模座尺寸，降低了模具的整体制造成本；销轴孔的位置经过尺寸链计算，确保摆臂转动到工作位置时，加工刀具的行程刚好覆盖工件的加工区域，不会出现过冲或者加工不到位的情况。在建模过程中，所有特征均采用参数化设计，后续如果需要适配不同吨位的压力机，只需要调整板体厚度、销轴孔直径以及开口槽宽度三个核心参数，即可快速生成对应规格的构件模型，不需要重新绘制整体结构，大幅提升了模具设计的迭代效率。构件的非配合面均保留了冲压加工后的原始表面粗糙度，配合面则按照IT7级精度做了公差标注，兼顾加工成本与装配精度要求，中间圆柱凸台与上下板体的连接采用一体成型结构，避免焊接连接带来的变形问题，保证构件整体的形位公差符合设计要求。
