多段折弯钣金安装固定支架结构

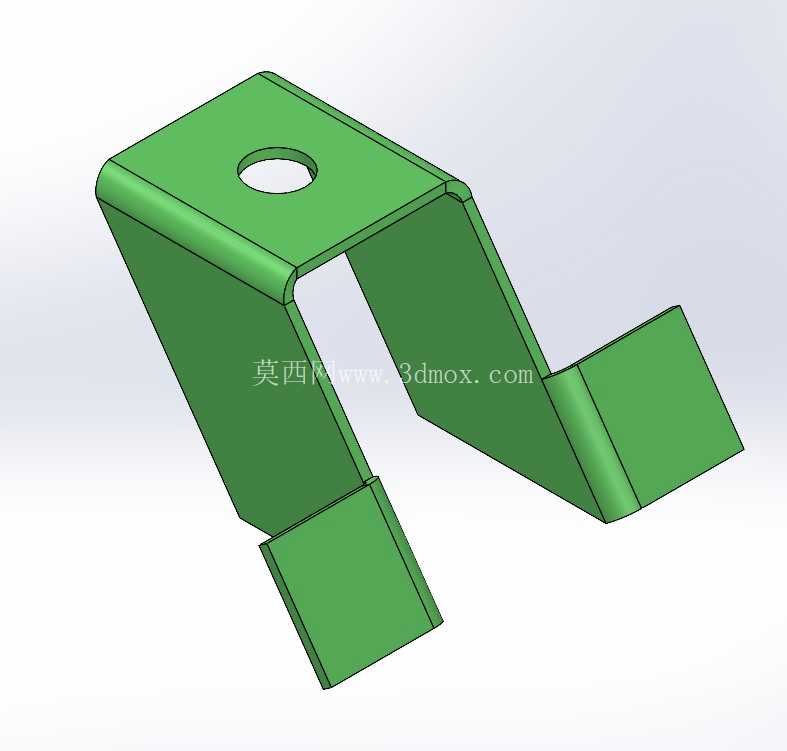

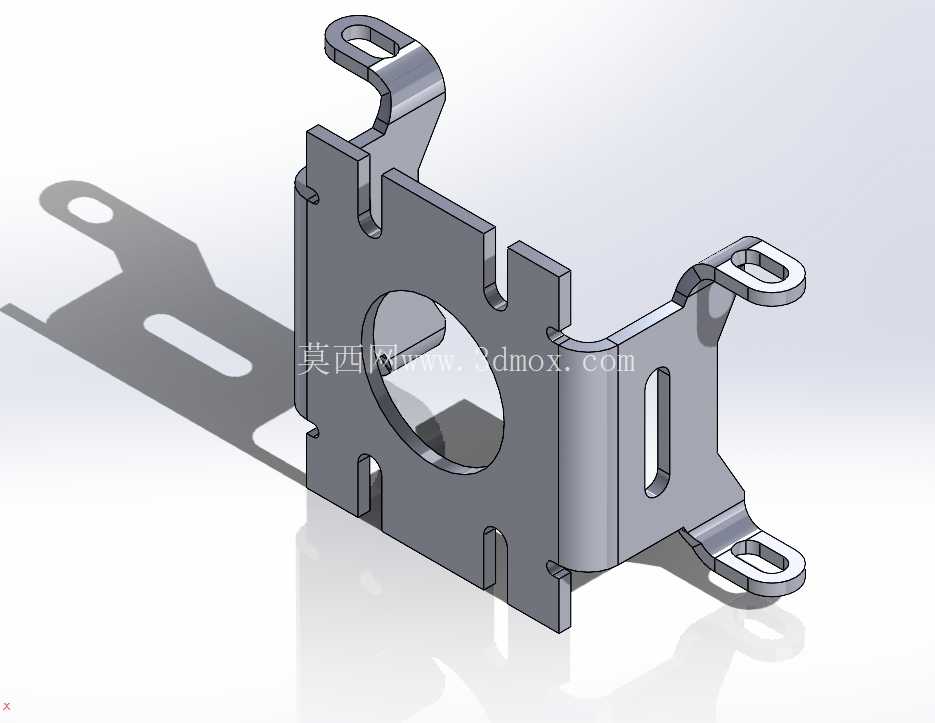

这类多段折弯钣金支架，在汽车车身内饰、线束固定、小型附属部件安装场景中应用十分广泛，区别于标准型材支架，钣金折弯件可以根据安装空间的避让需求做异形弯折，在狭小的装配空间里完成跨位面的固定连接，不需要额外增加转接件，能有效减少装配层级，降低整车装配的累计误差。从实际使用场景来看，这类支架通常会固定在车身钣金的焊接凸台上，顶部的圆孔用于穿装螺栓或者卡扣，下方的两个弯折支脚要么抵靠在相邻的结构面上做限位，要么预留安装孔位固定附属的小型部件，比如线束卡扣、传感器支架、内饰板的固定挂点这类载荷不大的安装位。

设计这类折弯件的时候，首先要核算的是折弯内R角，常规冷轧钢板折弯时，内R角如果小于板材厚度，很容易出现折弯处开裂的问题，尤其是汽车用的镀锌钢板，折弯R角过小会破坏镀锌层，后续使用过程中容易从折弯位置开始锈蚀，直接影响部件的使用寿命。这个支架的三段折弯分别对应三个不同的安装位面，第一段90度折弯从顶部安装面过渡到竖直支撑段，第二段反向折弯形成避让空腔，可以避开下方突出的车身焊缝或者凸台结构，第三段小角度折弯形成底部的两个平行支脚，支脚的平面度需要控制在0.1mm以内，否则安装时会出现虚位，车辆行驶过程中持续振动会导致固定螺栓松动，产生异响甚至部件脱落。

从安装边界来看，顶部安装面的圆孔中心到各段折弯边的距离，需要预留至少两倍板厚的安全距离，避免折弯时孔位被拉扯变形，影响螺栓的装配精度。支架的整体展开尺寸需要精准计算折弯扣除量，不同板厚、不同折弯角度对应的扣除值有明确的工艺标准，如果展开尺寸计算偏差超过0.2mm，折弯后支脚的安装孔位就会出现偏移，无法和对应的安装位对齐，直接导致零件报废。这类零件的板材厚度通常选择1.2mm到2mm之间的冷轧钢板或者镀锌钢板，根据承载的部件重量调整，固定小型线束卡扣时1.2mm板厚即可满足强度要求，如果是固定传感器或者小型电器部件，则需要选择1.5mm以上的板材，同时在折弯处增加压筋结构提升整体刚性，避免行车振动时支架产生共振。

实际建模过程中，需要优先确认各安装位面的相对位置，先绘制顶部安装面的轮廓，定位好安装孔的中心位置，再依次绘制各段折弯的轮廓线，通过钣金模块的折弯命令生成实体，过程中要反复核对各折弯段的角度和长度，确保支脚的最终位置和车身安装点完全匹配。另外要注意折弯方向的一致性，所有折弯尽量保持在同一冲压方向上，减少冲压工序的数量，降低模具开发成本，如果存在反向折弯，需要额外增加翻边工序，不仅会提升模具成本，还会增加零件的生产周期。支架的边缘需要做去毛刺处理，所有锐边倒钝，避免装配过程中划伤操作人员，也防止长期使用过程中割破相邻的线束或者内饰件。

从结构强度角度分析，这种Z型多段折弯的结构，相比直片式支架有更好的抗形变能力，中间的避让空腔同时可以起到一定的缓冲作用，当车辆发生小幅振动时，折弯段的微小形变可以吸收部分振动能量，减少固定部件受到的冲击。不过设计时需要核算支架的固有频率，避免和车辆行驶过程中的常见振动频率重合，防止出现共振现象，一旦发生共振，支架很容易在短时间内出现疲劳断裂，导致固定的部件脱落，引发安全隐患。建模完成后可以通过仿真模块简单核算支架的受力形变情况，在承受额定载荷时，最大形变量不能超过0.05mm，否则会影响固定部件的安装精度，比如固定传感器的话，过大的形变会导致传感器检测数据出现偏差，影响相关系统的正常工作。
