车辆钣金修复弯臂式支撑工装结构

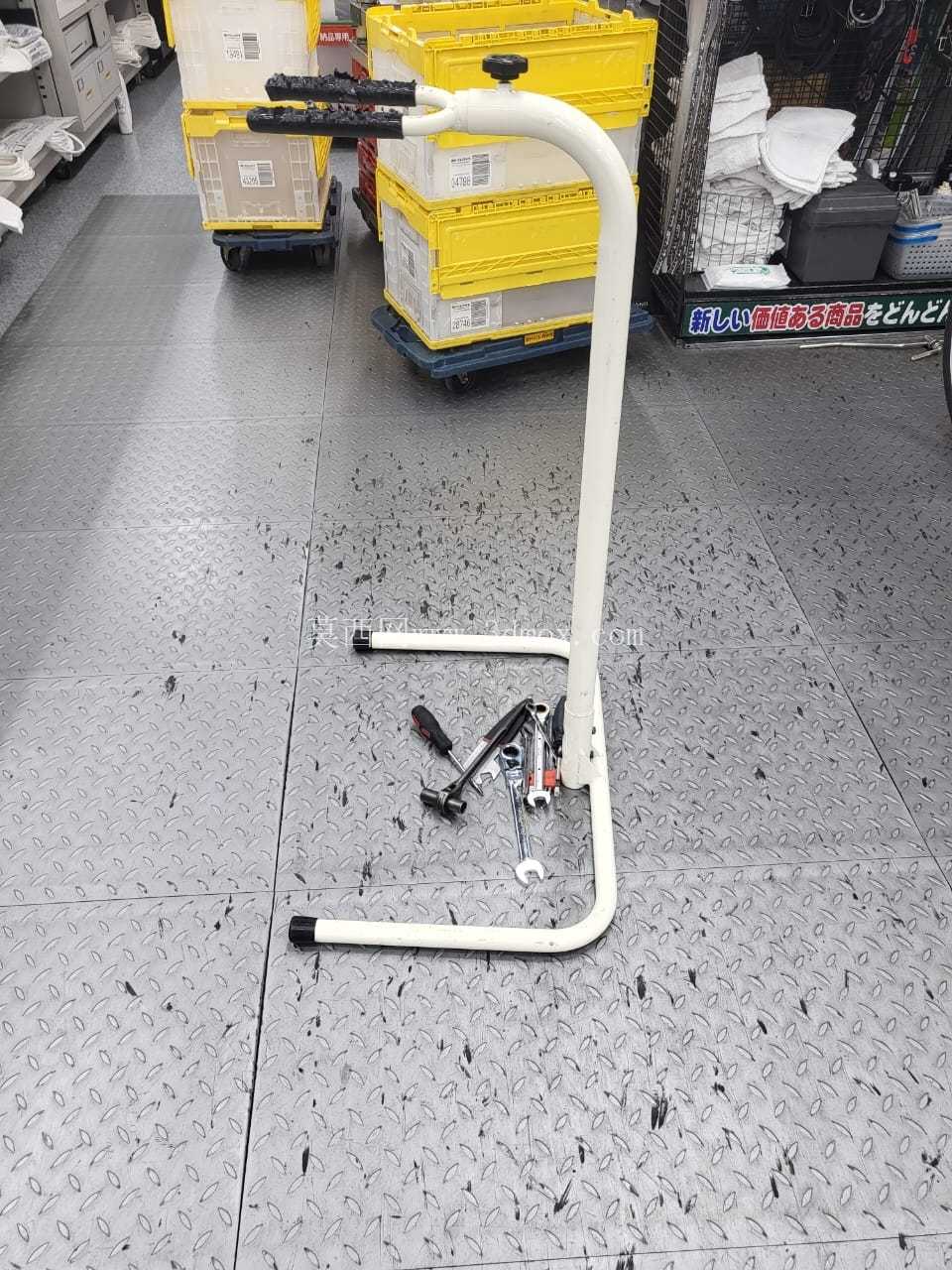

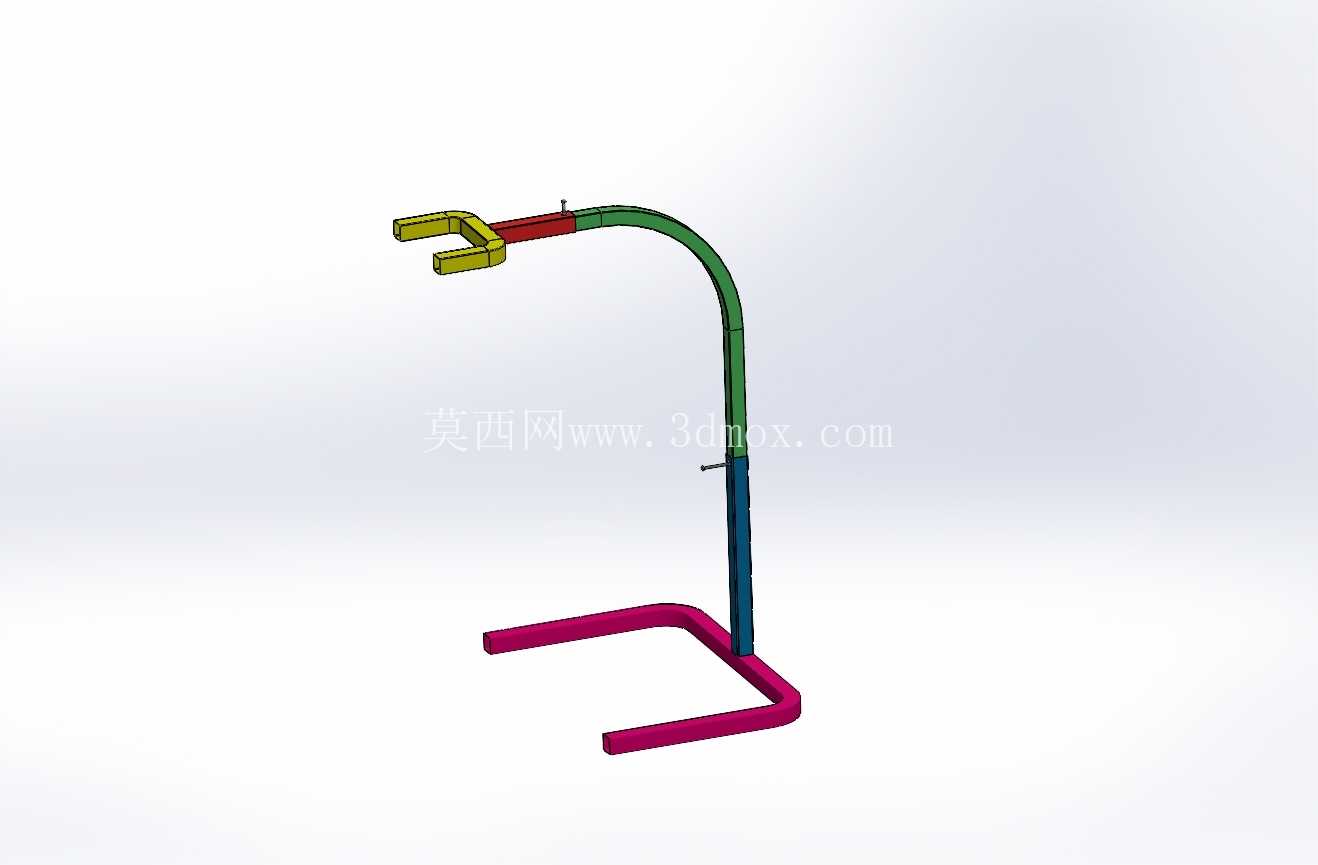

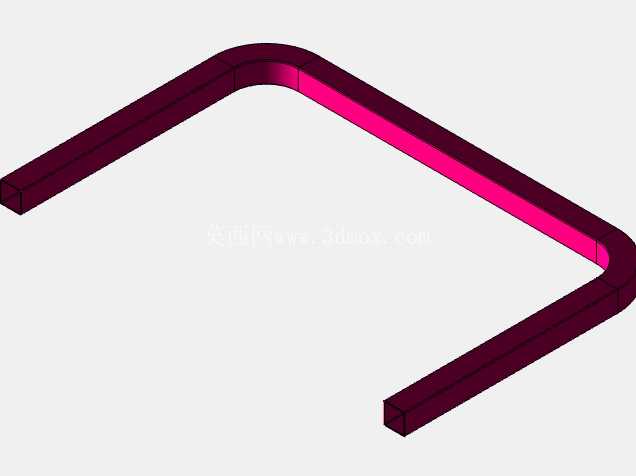

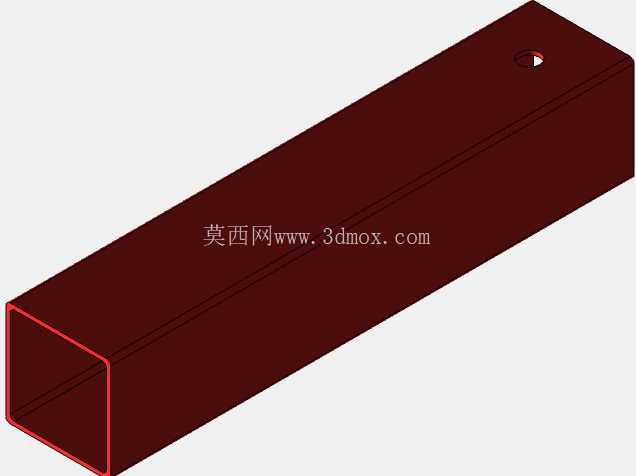

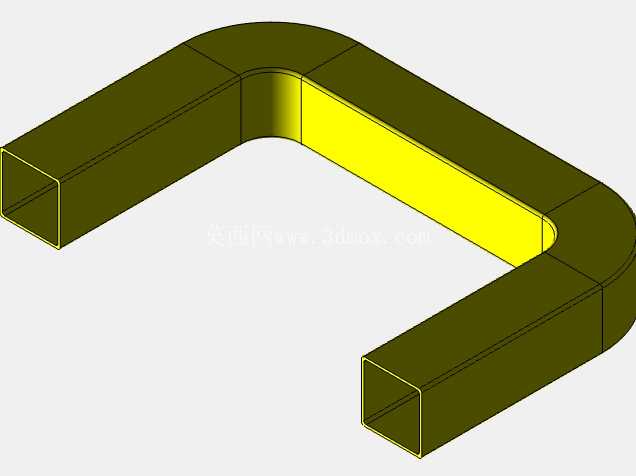

在汽车售后维修、钣金校正的作业场景中，这类弯臂式支撑工装是车身修复工位的常用辅助器具，主要用于车辆碰撞修复过程中，对变形的车身覆盖件、结构件提供稳定的支撑定位，配合拉拔、敲击等校正工序完成形变复位，避免修复过程中构件出现二次位移，也能减少人工扶持带来的操作偏差与安全隐患。从结构设计逻辑来看，该工装采用落地式C型弯臂布局，底部为U型落地支撑脚，平直的两段支脚直接接触车间地面，无需额外打膨胀螺栓固定，依靠自身结构重量与作业时的受力反力保持稳定，支脚的延伸长度经过测算，能够跨过常见的车辆门槛、轮胎位置，让上部作业端可以顺利伸入车身侧围、翼子板、门框等需要修复的区域，不会与车辆现有部件产生干涉。竖直段主臂采用弧形过渡衔接上部水平作业臂，弧形段的曲率经过优化，既保证了整体结构的抗弯强度，又能避让车身外凸的曲面轮廓，作业时不会刮蹭到完好的漆面部位。上部水平臂的末端设置了可调节的夹持固定结构，能够根据待修复部位的位置，调整夹持端的伸出长度与固定角度，适配不同车型、不同形变位置的支撑需求，夹持端采用开口式叉型结构，可以快速卡接拉拔工具的连接座，也能直接顶住待校正的钣金部位，配合锁紧结构实现位置固定，作业过程中不会出现滑脱。主臂的竖直段上设置了高度调节锁紧结构，能够根据作业高度需求，在一定范围内调整上部作业臂的离地高度，覆盖从门槛梁到车顶侧围的不同高度作业区间，调节到位后通过侧置的锁紧手柄完成固定，锁紧接触面做了防滑齿处理，承受拉拔反力时不会出现下滑移位。从安装边界来看，该工装的底部支撑脚展开宽度控制在常规维修工位的允许范围内，不会占用过多通道空间，整体重量控制在单人可移动的区间，作业时可以根据工位需求灵活推移位置，不需要配套吊装设备辅助移位。结构选材上，主受力臂采用方形空心型钢焊接成型，在保证整体抗弯、抗扭强度的前提下，尽可能降低自身重量，焊接部位做了满焊处理并打磨应力集中位置，长期承受交变拉拔力也不会出现焊缝开裂的问题，表面做了彩色分区涂装，不同功能段采用不同颜色区分，既可以起到防锈作用，也能让操作人员快速识别调节部位与受力部位，减少误操作概率。在实际使用过程中，该工装不需要搭配复杂的动力源，纯机械结构即可完成所有调节与支撑动作，适配各类中小型汽修门店的钣金工位，相比大型车身校正台的配套固定支架，这类独立支撑工装的灵活性更强，针对局部小范围形变修复时，不需要将整车固定在校正台上，直接推移到对应位置即可开展作业，能够大幅缩短小损伤修复的准备时间，提升工位周转效率。设计过程中针对受力集中的弧形过渡段做了加厚处理，通过有限元受力模拟验证，在承受常规钣金拉拔的最大反力时，结构形变量控制在允许范围内，不会因为受力出现永久变形，保证长期使用的精度稳定性。底部支撑脚的端面做了防滑处理，接触水泥地面时的摩擦力足够抵抗作业时的水平分力，不会出现侧滑移位的情况，针对地面不平整的维修工位，也可以在支撑脚下方加装调整垫铁，保证工装整体处于水平受力状态，避免偏载带来的结构损伤。
