CSWPA钣金技能考核练习折弯构件

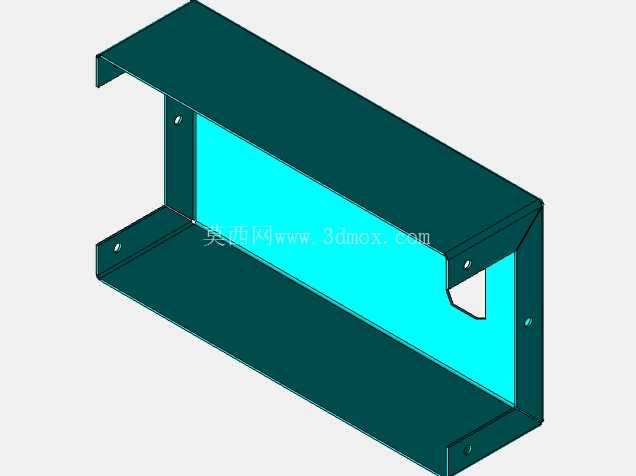

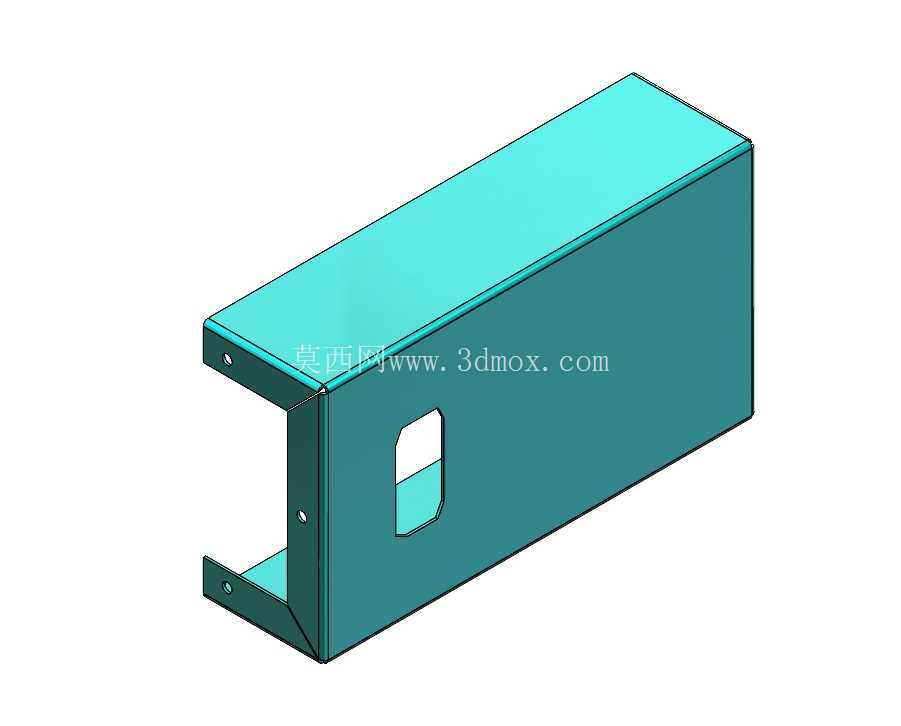

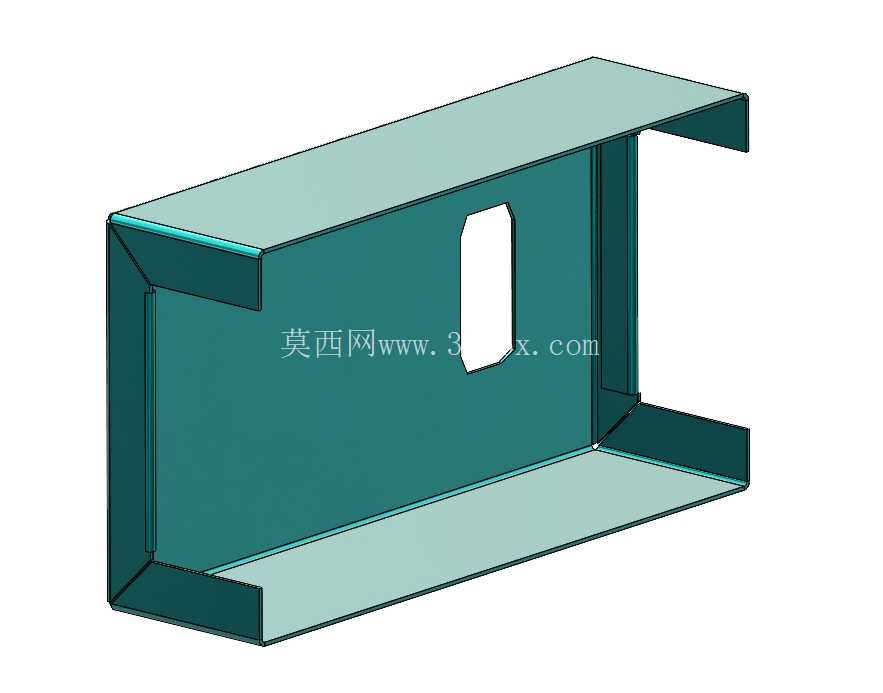

这套钣金练习构件的设计，完全贴合钣金工艺实操与技能考核的核心要求，整体采用冷轧钢板折弯成型的工艺路线，主体为U型槽式的长条形结构，三个相邻面通过90度折弯形成封闭的半包围腔体，折弯处预留了合理的内R角，匹配常规钣金折弯下模的V口宽度参数，避免折弯过程中出现开裂、回弹超差的问题。构件的顶面为完整的平面结构，边缘处均匀布置了两个小型安装孔，用于和上部配套构件进行螺栓连接固定，孔位距离折弯边的距离满足最小法兰边的工艺要求，不会出现冲孔距离折弯边过近导致的孔位变形问题。构件的侧壁上开设了一个带圆角的长条形镂空窗口，窗口的四个角均做了圆角过渡，避免应力集中导致的构件受力开裂，同时这个窗口的位置和尺寸，刚好可以作为钣金展开计算、折弯扣除校核的练习点位，能让练习者直观理解异形开孔在折弯工序前后的位置偏差补偿逻辑。构件的下部延伸出两个带安装孔的折边，折边同样采用90度折弯成型，孔位同轴度公差控制在0.1mm以内，可直接通过螺栓固定在设备的安装基座上，安装边界的尺寸经过反复校核，和常规工业设备的钣金安装位尺寸通用，不需要额外做适配修改。

从实际应用场景来看，这类钣金构件广泛应用在汽车冲压线的外围防护、电气控制柜的内部安装支架、小型自动化设备的机身护罩等场景，作为承载或防护类的基础钣金件，它的结构设计涵盖了钣金工艺中最常见的折弯、冲孔、局部成型等工序，非常适合用来练习SolidWorks钣金模块的全流程操作，包括基体法兰创建、边线法兰添加、折弯系数设置、展开工程图导出、不同配置的参数化切换等核心技能。设计过程中特意加入了参数化方程控制，所有的尺寸都可以通过全局变量进行驱动修改，练习者可以调整板材厚度、折弯半径、孔位间距等参数，快速生成不同规格的同类型构件，不需要重新绘制草图，能大幅提升建模练习的效率。同时模型里预设了两种不同的配置，一种是折弯成型后的装配状态配置，可直接用于整体设备的装配干涉检查，另一种是平板式的展开配置，可直接导出DXF格式的下料图纸，用于激光切割或数控冲床的加工编程，完全贴合实际生产中的钣金设计流程。

在结构强度方面，构件的折弯处没有工艺缺口，依靠板材自身的折弯强度形成稳定的刚性结构，侧壁的镂空窗口在满足走线、观察需求的同时，尽可能减少了对构件整体刚性的削弱，经过受力校核，在承受常规的设备安装载荷时，构件的形变量控制在0.05mm以内，不会出现共振或变形下垂的问题。安装孔的位置都做了沉头孔预留设计，可根据实际安装需求选择沉头螺栓或普通螺栓固定，适配不同的安装场景。整体外形的长宽高比例符合常规钣金护罩的尺寸规范，没有出现过长或过窄的悬臂结构，避免了板材自身重力导致的变形问题，折弯边的直线度公差控制在0.2mm/m以内，安装后和相邻构件的拼接缝隙均匀，不会出现错位或缝隙过大的问题。对于准备参加CSWPA钣金认证考试的从业者来说，这个构件的建模过程可以覆盖考试中90%以上的核心考点，包括钣金特征的创建顺序、折弯系数的正确设置、异形开孔的成型方法、配置的创建与管理、工程图的标注规范等，反复练习这个构件的建模全流程，能快速掌握钣金设计的核心逻辑，避免在实际工作或考试中出现工艺性错误，比如折弯干涉、孔位超差、展开尺寸错误等常见问题。
