教学用锤击拖动作业工装结构设计

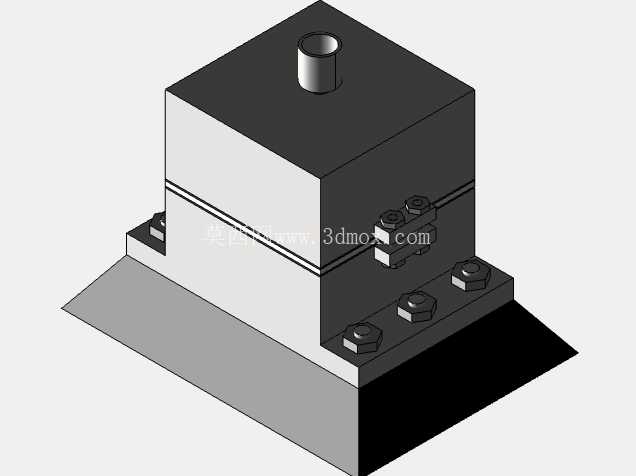

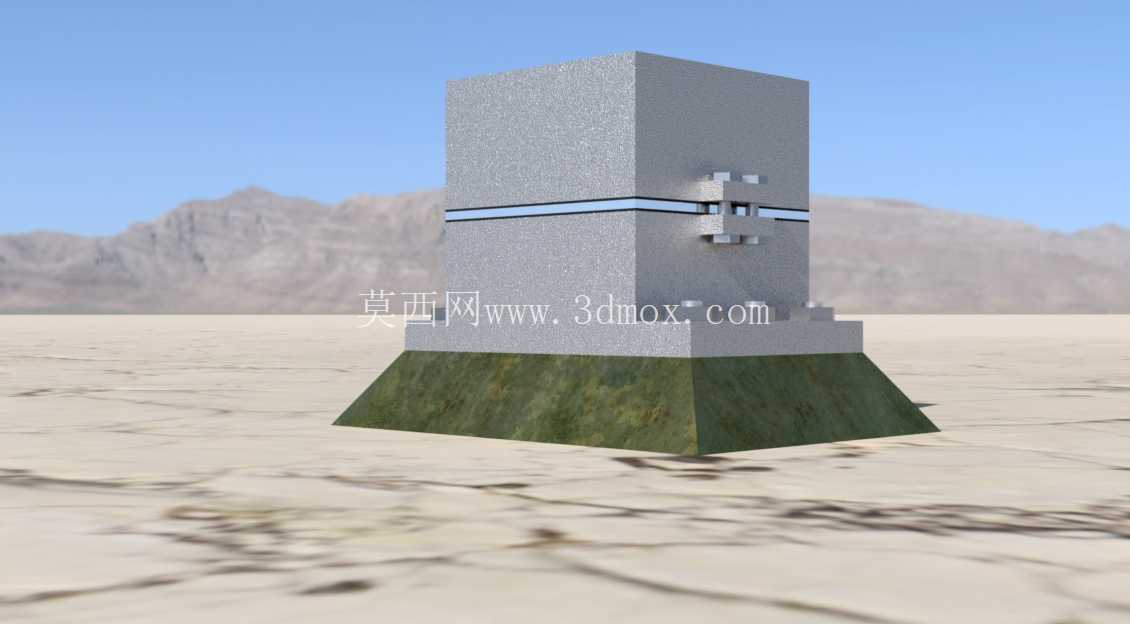

这套锤击拖动结构最初是为职业院校金工实训、模具专业入门课程设计的演示教具，也可用于小型五金件简易冲压工位的手动作业辅助，在没有配置小型压力机的实训场景、小批量试制打样场景下，能替代部分重型设备完成薄料的简易成型、工位间工件拖拽移位的动作演示。从结构组成来看，整套装置分为上下两个块状基体，上方基体为带定位孔的锤击块，下方基体为带操作手柄的拖动基座，两者配合时依靠定位孔完成对位，避免锤击过程中出现偏移错位。设计时特意将操作手柄设置在基座侧方，采用弯折式结构，操作时手部可完全处于锤击作业面的外侧，避免实训过程中出现误碰砸伤的风险，这一点在教学场景下的安全冗余设计是首要考虑的因素，毕竟面向初学者的教具，安全边界的预留要比工业生产用工装更大。外形尺寸上，整套结构的长宽高控制在200mm*120mm*150mm范围内，不需要额外的安装固定，直接放置在实训工作台面上即可使用，底部做了0.5mm的平面度公差处理，放置后不会出现晃动，锤击时的受力可以均匀传递到工作台面，不会因为局部应力集中造成工作台面损伤。上方的锤击块重量控制在1.2kg，既保证锤击时有足够的冲击力完成薄铝板、薄镀锌板的简易压型，又不会因为重量过大导致初学者操作时脱手坠落造成危险，侧面的定位孔直径为8mm，配套的定位销采用间隙配合，插拔顺畅，对位时不需要额外调整，只要将定位销插入对应孔位即可保证上下模的对位精度在0.2mm以内，满足教学演示的精度要求。下方的拖动基座内部预留了工件放置槽，槽深3mm，可以放置厚度1mm以内的板材工件，手柄部分做了滚花处理，握持时摩擦力足够，锤击完成后可以直接握持手柄将基座拖动到下一工位，不需要额外用夹钳取件，简化了操作流程，适合初学者快速掌握冲压作业的基本动作逻辑。设计过程中没有采用复杂的曲面结构，所有特征都是规则的拉伸、切除特征，建模逻辑简单，初学者在学习三维建模软件时，可以直接参照这套结构进行基础特征练习，理解基体、凸台、切除、孔特征的实际应用场景，而不是单纯做无意义的几何块练习。在实际实训应用中，这套结构可以完成三个核心教学点的演示：第一是锤击作业的对位方法，让学生理解定位结构在冲压作业中的作用，明白为什么生产中的模具都需要设计导柱导套定位结构；第二是手动作业的安全操作规范，通过侧置手柄的设计，让学生建立操作区域危险边界的概念，理解工装设计中安全防护的思路；第三是工位间工件移位的基本逻辑，理解拖动结构在流水线工位间物料传递的基础原理。结构的所有棱边都做了R2的圆角处理，没有尖锐的毛刺边，避免学生操作时被割伤，材料选用45号钢调质处理，表面做发黑防锈处理，日常实训使用中不需要特殊维护，使用寿命可以达到万次以上的锤击作业不会出现变形。安装边界上，因为是桌面放置式结构，不需要预留地脚螺栓安装位，只需要在工作台面上预留300mm*200mm的操作空间即可，周围不需要额外设置防护栏，因为操作时的飞溅范围控制在100mm以内，只要按照规范操作就不会有物料飞出的风险。和工业生产用的冲压工装不同，这套结构刻意简化了不必要的复杂结构，把核心的锤击、对位、拖动三个动作逻辑直观展现出来，学生在拆装、操作的过程中可以快速理解冲压作业的核心动作逻辑，为后续学习复杂的多工位级进模、汽车覆盖件冲压模具打下基础。在建模过程中，所有特征的参数都做了整数化处理，没有非标的特殊尺寸，学生在练习建模时可以直接通过测量实物得到整数参数，降低入门阶段的学习难度，同时也能理解工装设计中尽量采用标准参数、整数尺寸的设计原则，减少后续加工的成本与难度。
