汽车冲压成型桌类支撑底座结构设计

日常接触的桌类支撑底座，很多人会默认是型材焊接或者铸造成型，但在批量商用家具、工业操作台的生产场景里，采用冲压工艺成型的金属底座，在成本控制、结构一致性、量产效率上的优势是其他工艺很难比拟的，尤其是面向工装操作台、学生课桌椅、快装商用家具的批量供货场景，冲压结构件的良率和生产节拍，直接决定了整条供应链的交付能力。

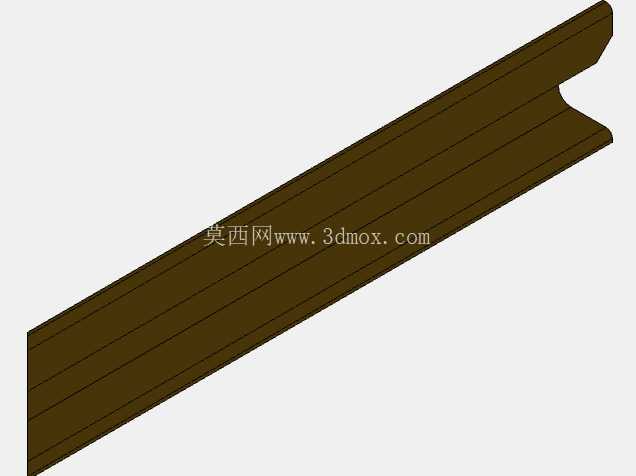

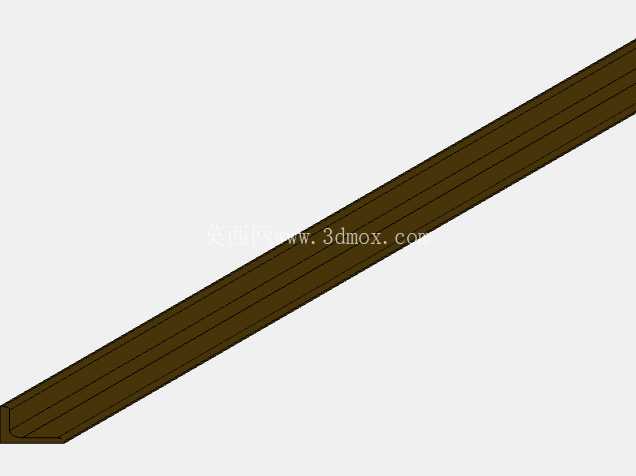

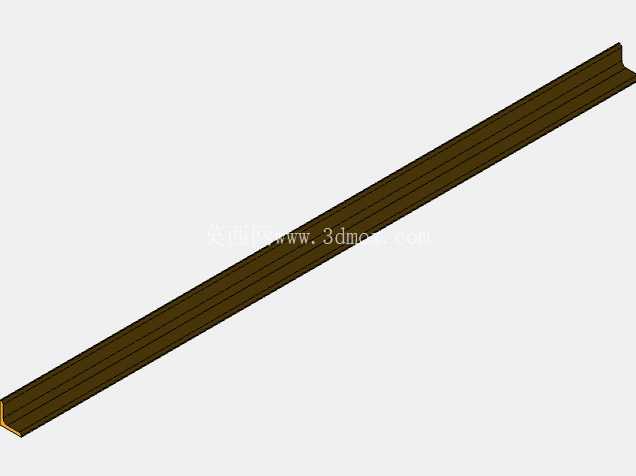

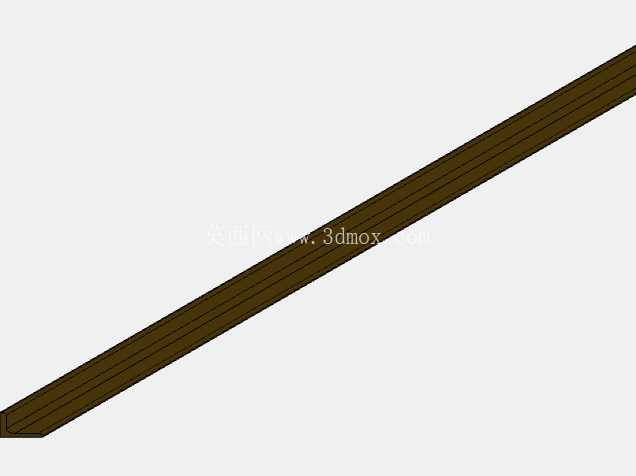

这套底座的结构设计，核心是围绕冲压工艺的成型边界做的受力优化，没有刻意追求异形曲面来做外观差异化，所有折弯、拉延的特征都严格控制在常规冷冲压设备的行程范围内，不需要额外定制特殊成型工序，普通的200吨级开式压力机就能完成全工序的冲压作业，单工序的成型角度偏差控制在0.5度以内，批量生产时不需要逐件做角度校正，能大幅减少后道整理的人工成本。底座的主体承载面采用了下沉式的翻边结构，翻边高度控制在12mm，既可以提升整体的抗扭刚度，避免桌面放置重物后出现边角塌陷的问题，同时翻边形成的限位槽可以直接匹配常规规格的桌架横梁，安装时不需要额外做定位治具，横梁卡入翻边槽后直接用自攻螺丝或者抽芯铆钉固定即可，装配效率比传统的平板焊接结构提升40%以上。

从安装边界来看，这套底座的安装孔位采用了通用化的孔距设计，横向和纵向的孔距分别匹配市面上主流的40*40mm、50*50mm规格的方管桌腿，不需要针对不同规格的桌腿重新开模，只需要更换对应的固定螺丝就能完成适配，孔位周边做了局部的压窝强化，压窝深度2mm，能避免螺丝锁紧时板材出现变形，保证长期使用后连接位置不会出现松动晃动感。底座的边角位置全部做了R3的圆角处理，不是为了外观圆润的视觉效果，而是冲压工艺本身的需求——直角位置在冲压成型时容易出现应力集中导致的开裂，同时安装搬运时直角边也容易划伤操作人员，R3的圆角既可以降低冲压时的废品率，也能满足五金构件的安全防护要求，不需要额外做包边处理。

很多人做冲压支撑件设计时，容易忽略落料工序的材料利用率，这套底座的排样是经过反复优化的，落料时的搭边值控制在1.5mm，整张板材的材料利用率能达到82%以上，相比常规的无优化排样，单张板材能多产出6件成品，批量生产时的材料成本能压缩10%左右。另外在受力薄弱的位置，也就是底座和桌腿连接的四个角位，设计了向内凸起的加强筋，加强筋的宽度8mm，高度3mm，不需要额外增加板材厚度，就能把角位的承载能力提升60%，按照常规的Q235冷轧板1.5mm厚度计算，单个底座的垂直静载能力能达到120kg，完全满足日常书桌、操作台的承载需求，不会出现受压变形的问题。

在实际的生产应用中，这类冲压底座还可以根据使用场景做表面处理的调整，比如办公家具场景可以做喷塑处理，工业操作台场景可以做镀锌防锈处理，因为整个底座的成型面没有复杂的死角，喷塑或者镀锌时的药液附着均匀性很好，不会出现积液、漏镀的问题，表面处理的良率能稳定在98%以上。另外底座的底部预留了可调脚轮或者调节脚的安装孔，用户可以根据使用需求选择安装固定调节脚还是万向脚轮，不需要二次打孔，孔位的位置避开了主要的受力筋，不会因为额外开孔影响整体的结构强度。

从模具设计的角度来说，这套底座的冲压工序分为落料、冲孔、成型、翻边四个工序，没有复杂的侧抽芯结构，模具的整体结构简单，维护成本低，连续生产时的模具刃磨寿命能达到10万冲次以上，适合大批量的连续生产作业，不需要频繁停机维护，能很好匹配汽车冲压零部件供应链的生产节拍，很多汽车零部件生产企业在拓展民用五金业务时，这类结构成熟、工艺简单的冲压件，是非常好的产能补充产品，不需要投入额外的设备和模具成本，利用现有的冲压生产线就能快速转产。

很多结构设计新人在做这类支撑件设计时，容易盲目增加板材厚度来提升强度，实际上通过合理的结构设计，比如翻边、加强筋、压窝这些工艺特征，用更薄的板材就能达到相同的承载能力，同时还能降低产品重量，减少运输和安装的成本，这套底座的单重只有1.2kg，相比同承载能力的铸铁底座重量降低了70%，运输成本的优势非常明显，尤其是电商渠道发货的场景，重量的降低直接对应快递成本的下降，能大幅提升产品的市场竞争力。另外整个底座的结构没有需要焊接的部位，全部采用机械连接的方式装配，不会出现焊接变形、焊渣残留的问题，成品的外观一致性更好，也不需要额外做焊道打磨的后处理工序，进一步压缩了生产周期。
