这套练习实例围绕机械结构设计中最常用的草图约束、特征终止逻辑展开,覆盖了从简单杆类、座体类到异形支架、薄壁结构等多种常见工业零件的建模逻辑,所有练习案例均取自实际工业场景中的通用零部件结构,没有脱离生产实际的臆造造型,能帮助建模人员快速建立从二维草图到三维实体的映射思维。

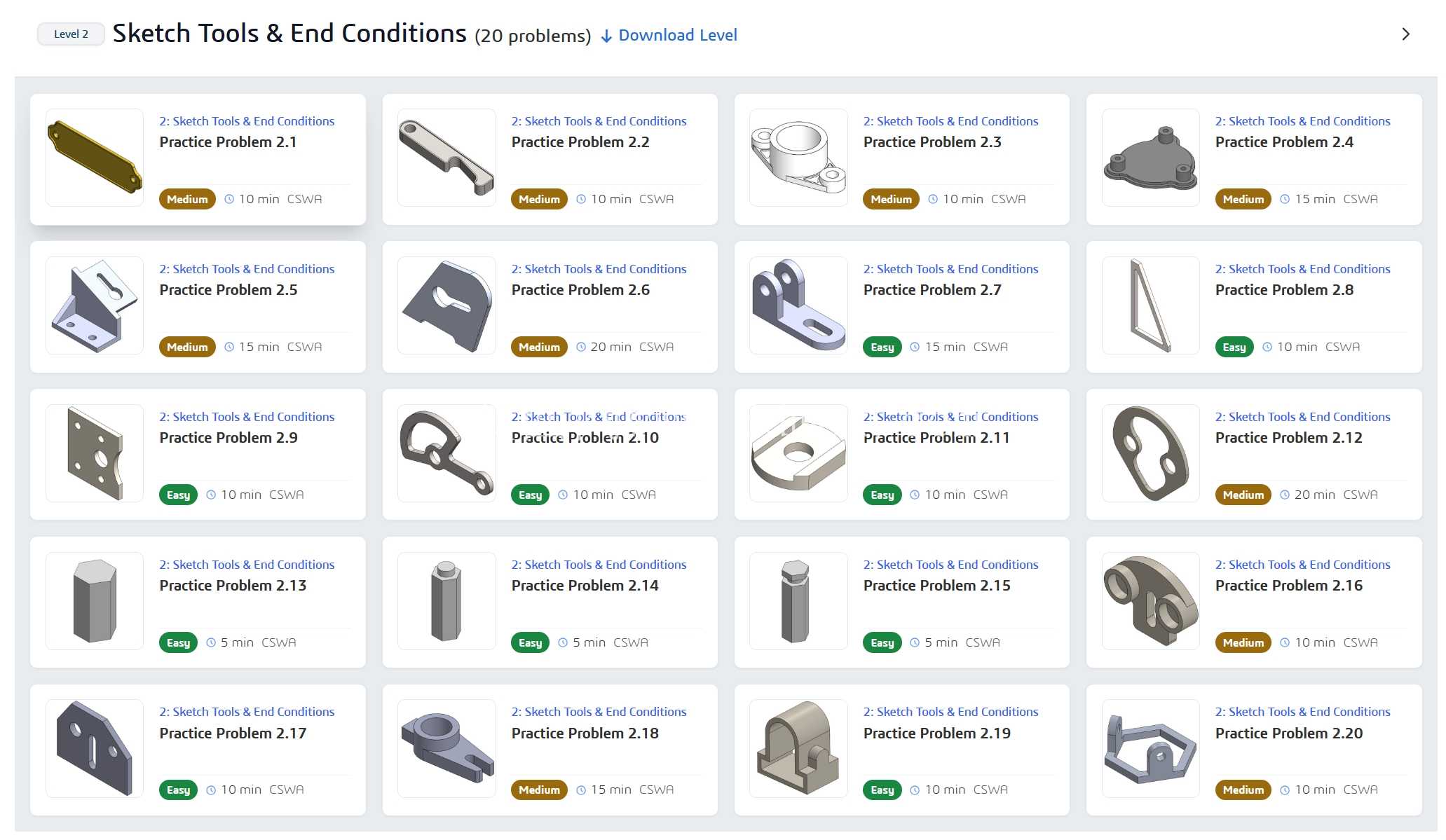

在实际的汽车冲压模具零部件设计、通用机械结构开发过程中,草图是所有三维特征的根基,很多新手建模时容易出现特征报错、后续修改关联性差的问题,本质上就是草图约束不全、结束条件选择不合理导致的。这套练习里的20个案例,从最基础的拉伸凸台开始,逐步引入对称约束、相切约束、重合约束的组合使用,同时覆盖了给定深度、成形到一面、成形到实体、两侧对称等常用的拉伸结束条件,每个案例的造型都对应实际生产中的零件结构:比如带安装孔的连杆类零件,对应冲压模具里的连接拉杆、传动摆臂结构;带定位凸台的座体零件,对应模具上的安装支座、限位块结构;薄壁异形支架对应模具上的弹压导板、侧冲滑块安装座结构;柱类带台阶的零件对应模具上的导柱、定位销套等标准件衍生结构。
做这类练习的时候,不需要刻意追求造型速度,重点要放在草图约束的完整性上,每画完一段草图轮廓,就要检查是否存在欠约束或者过约束的情况,实际工作中很多设计师为了赶进度,草图随便画几根线就直接拉伸,后续改图的时候经常出现草图错位、特征移位的问题,反而要花数倍的时间去修复。比如练习里的L型连接臂案例,两个安装孔的中心距、臂身的折弯圆角、安装面的平面度要求,都需要在草图阶段就通过尺寸约束和几何约束完全定义,后续拉伸的时候选择两侧对称的结束条件,就能保证零件的分型面在中心位置,和实际模具里的对称结构设计逻辑完全一致。
再看练习里的异形垫片、卡扣类结构,这类零件在冲压模具的卸料板、压料板组件里非常常见,建模的时候草图轮廓要注意相邻边线的相切关系,拉伸的时候选择给定深度加上拔模角的结束条件,就能直接模拟冲压零件的脱模斜度,不需要后续再做额外的拔模特征。还有几个带弧形安装面的支座案例,对应实际模具里的吊耳、斜楔滑块座结构,草图阶段就要把弧形面的半径、安装孔的位置度约束到位,拉伸的时候选择成形到下一面的结束条件,就能保证弧形安装面和相邻的模座板面完全贴合,不会出现安装间隙。
从安装边界的角度来看,所有练习案例的尺寸设置都参考了实际机械零件的常用尺寸区间,比如小型杆类零件的直径在6-15mm区间,安装孔的中心距公差预留、壁厚设置都符合冲压模具零部件的设计规范,练习的时候可以刻意去记忆这些常用尺寸的搭配逻辑,比如M6的安装孔对应的凸台外径一般是10-12mm,壁厚不小于3mm,这些细节都是实际设计中经常用到的经验值。另外练习里还包含了几个简单的型腔类结构,对应模具里的让位槽、避空孔设计,建模的时候用拉伸切除的结束条件,选择完全贯穿或者成形到指定面,就能精准控制型腔的深度,避免出现切除过度或者切除不足的问题,这在实际模具设计里非常关键,一旦避空尺寸不对,就会出现模具合模干涉、运动卡滞的问题。
很多人觉得草图练习是入门阶段的内容,其实不然,哪怕是从业五六年的结构工程师,在做复杂曲面分型、多实体配合的时候,依然要依赖扎实的草图约束功底,这套练习把草图工具和结束条件结合起来,不是孤立地教某个命令怎么点,而是把命令的使用场景融入到实际零件的建模过程中,练完之后能形成条件反射,看到某个零件结构就能立刻反应过来该用什么约束、选什么结束条件,大幅提升建模效率和模型的可修改性。比如做模具里的侧冲凸轮结构,草图阶段就要把凸轮的轮廓线用相切约束完全顺滑连接,拉伸的时候选择给定深度,后续配合的时候才能保证凸轮和从动件的接触轨迹顺滑,不会出现运动冲击。还有几个带减重孔的支架类练习,对应实际模具里的大型安装支座,减重孔的位置、大小都要在草图阶段就和安装孔的位置保持合理的壁厚距离,避免出现应力集中的问题,这些设计细节都融入到了练习的造型里,不是空洞的命令讲解。
