无人机用RM3100I2C接口指南针模块

在FPV穿越机、小型固定翼无人机以及多旋翼航拍飞行器的飞控系统搭建中，航向感知部件的选型直接决定了飞行过程中方位判断的稳定性，尤其是在GPS信号弱的楼宇间、桥下等近地飞行场景，磁罗盘的输出精度会直接影响航向锁定效果、自动返航的方位偏差，甚至会因为航向数据跳变触发飞控保护逻辑。这款采用I2C通讯接口的RM3100磁罗盘模块，就是针对航模飞行场景的安装空间、抗干扰需求做了针对性结构优化的传感部件。

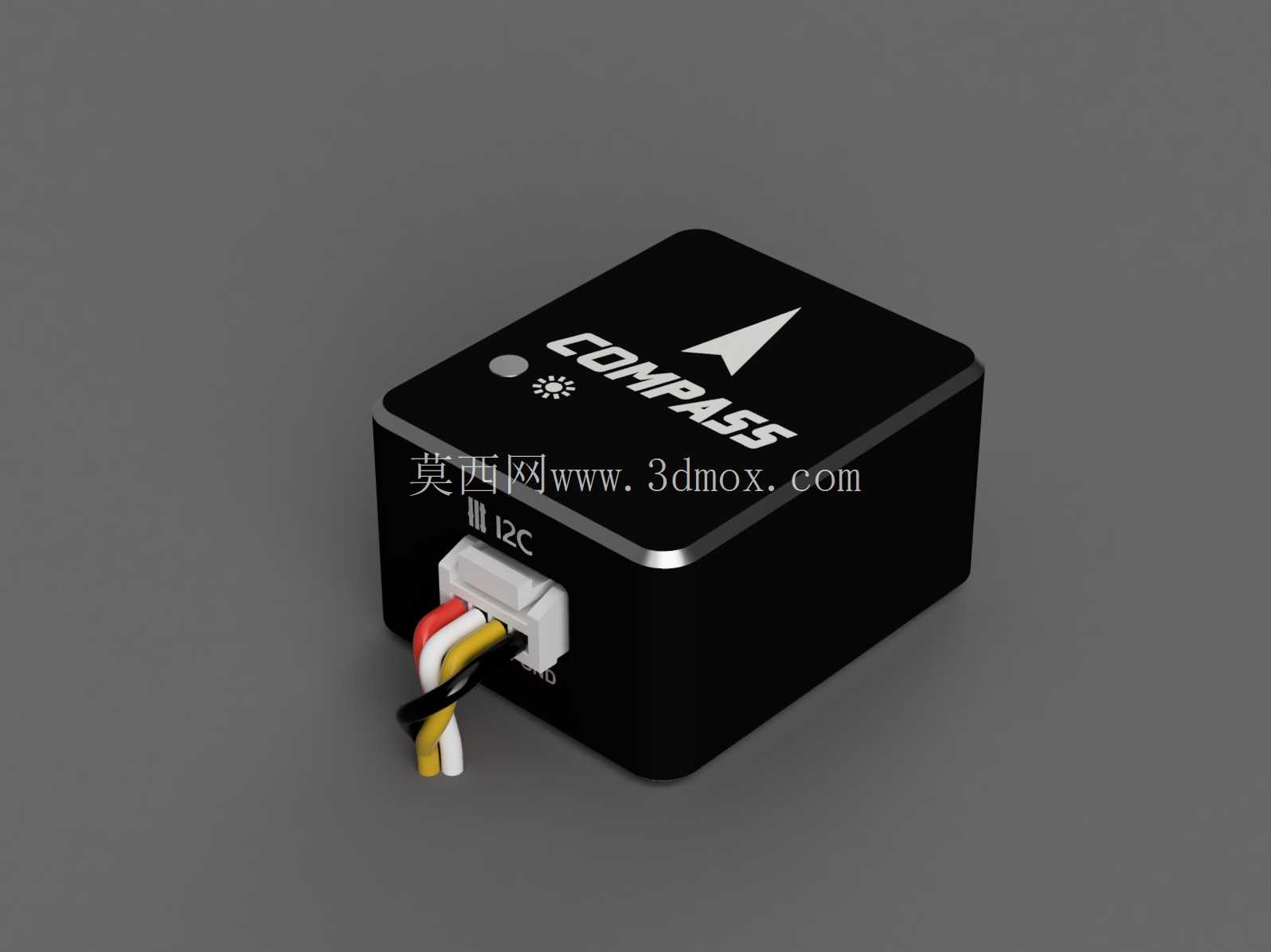

从实际装机的角度看，这类外置指南针模块的安装边界需要优先考虑，模块本体采用方正的立方体壳体设计，边角做了小圆弧过渡，避免装机时剐蹭飞控线束或者机架碳板，壳体顶面印刷了清晰的航向箭头标识，安装时可以直接对照箭头指向机头方向，减少校准阶段的方位对齐误差。壳体侧面预留的标准1.25mm间距接插口，直接兼容市面上绝大多数飞控的外置罗盘接口定义，出线端采用红黑黄三色排线，分别对应电源、地、I2C数据通讯线，接线时不需要额外做线序转接，插装后可以通过热缩管或者扎带在距离插口10mm位置做线束固定，避免飞行过程中线束拉扯导致接口松脱。

设计层面，模块的金属包边壳体做了连续的导电处理，配合安装时接机架地的接线端子，可以有效降低飞控电调工作时产生的电磁干扰对磁传感芯片的影响，要知道航模飞行时电调输出的PWM信号、图传的射频信号都会对磁罗盘的采样产生干扰，很多装机出现的罗盘校准失败、飞行中航向漂移问题，除了安装位置远离动力线的要求外，模块本身的电磁屏蔽设计也至关重要。这款模块的壳体将传感芯片完全包裹在屏蔽腔体内，仅在接插口位置预留出线缺口，既保证了屏蔽完整性，也不会因为壳体遮挡影响磁场采样精度。

实际使用场景中，这类外置罗盘通常会被安装在无人机机架的起落架位置、或者尾翼杆的末端，尽可能远离电机、电调、电源线这类强干扰源，模块的小尺寸设计可以适配150mm到450mm轴距的各类FPV机架，安装时只需要用3M双面胶或者尼龙扎带固定即可，不需要额外设计复杂的安装支架。模块的工作功耗控制在毫安级，不会给航模的供电系统带来额外负担，直接从飞控的外设接口取电就能正常工作，不需要额外增加BEC供电模块。

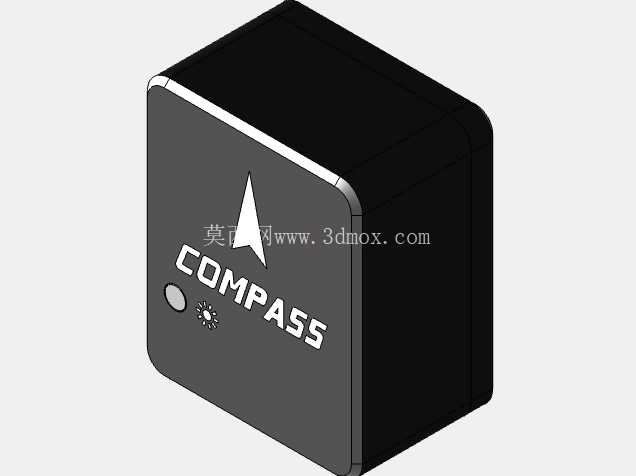

从结构设计的细节看，壳体顶面除了航向箭头和标识字样外，还预留了一个小型的状态指示灯开孔，模块初始化、校准阶段可以通过指示灯的闪烁频率反馈工作状态，装机调试时不需要连接飞控地面站就能快速判断模块是否正常启动。接插口采用带卡扣的卧式贴片设计，插装后排线接头会被卡扣锁定，即使飞行过程中出现剧烈的机动动作、炸机冲击，也不容易出现接头脱落的问题，相比普通的直插式接口，抗振动冲击的能力更强，适配FPV穿越机高速机动、大加速度飞行的使用工况。

在功能特性上，这款磁罗盘模块采用的RM3100传感方案相比传统的霍尔式磁罗盘，采样频率更高，磁场测量的线性度更好，在无人机做横滚、俯仰大角度机动时，也能快速输出稳定的航向数据，不会因为姿态快速变化出现航向数据延迟，导致飞控的航向修正滞后。I2C的通讯接口可以直接和飞控的外设总线挂载，不需要占用额外的串口资源，对于接口资源紧张的小型飞控来说，这种接口设计可以节省出串口连接GPS、数传等其他外设，提升飞控外设扩展的灵活性。

做三维建模的时候，需要重点还原模块的安装孔位？不对，这款模块本身没有预留固定安装孔，是靠粘接或者扎带固定，所以建模时要准确还原壳体的外形尺寸、接插口的突出长度和针脚定义位置，以及顶面标识的位置和方向，这样在做整机数字样机装配的时候，可以准确模拟模块的安装位置，检查和周边线束、机架部件的干涉情况，提前预判装机时会不会出现模块和图传天线、GPS支架的位置冲突，减少实际装机时的调整工作量。另外建模时还要还原壳体表面的金属包边厚度，在做电磁兼容仿真的时候，可以准确评估屏蔽壳体对周边电磁干扰的衰减效果，优化整机的部件布局，把磁罗盘模块布置在干扰强度最低的位置，从设计阶段就减少航向漂移的隐患。

很多新手装机时容易把罗盘模块靠近电源线或者电调安装，最后出现罗盘干扰过大无法校准的问题，在做数字样机阶段就可以通过模型的位置布局，把模块安装点和动力线的间距控制在30mm以上，同时避开图传发射模块的安装位置，结合模块本身的屏蔽设计，就能大幅降低后期调试的难度。这款模块的方正外形也方便在建模时做安装位的适配设计，比如给特定机架设计3D打印的罗盘安装座时，可以直接以模块的外形尺寸为基准，设计带限位卡槽的安装座，安装时直接把模块卡入卡槽就能完成固定，不需要额外绑扎，同时安装座上预留的走线槽可以规范罗盘线束的走向，避免线束和螺旋桨发生干涉。
