常闭型红色蘑菇头紧急停止按钮结构

在汽车冲压生产线的安全防护体系里，这类常闭结构的急停操作件是覆盖全工位的核心安全触发元件，从开卷落料线的进料端、多工位压力机的操作工位，到后续的码垛转运区域，每一个操作人员可快速触及的位置都需要布置同规格的急停部件，一旦现场出现送料偏移、模具卡料、人员误入危险区域等突发状况，操作人员无需额外调整姿态，抬手拍下蘑菇头操作端就能在毫秒级切断设备的运行回路，避免设备过载、模具损坏甚至人员伤害的事故发生。

从结构设计逻辑来看，这款急停部件采用常闭触点的基础架构，日常设备正常运行时触点保持闭合导通状态，控制回路持续接通，当按压操作头时，内部的触点机构快速脱开，直接切断压力机的离合器控制回路与安全联锁回路，相比常开型触发结构，常闭设计能规避线路断线、触点氧化接触不良导致的触发失效问题，哪怕控制回路出现断线故障，设备也会直接触发停止动作，符合冲压设备安全设计的失效安全原则。操作端采用大直径的红色蘑菇头造型，表面做了细微的防滑凸筋处理，哪怕操作人员佩戴劳保手套，也能在视线受阻或者紧急状态下精准按压触发，不需要精准对准小尺寸按钮，操作容错率远高于普通平钮。

安装结构上，这款部件采用卡扣式快装底座，适配汽车冲压设备常用的标准电气安装开孔尺寸，底座两侧的弹性卡扣可以直接卡入控制柜面板或者工位操作盒的预制开孔中，不需要额外的螺母紧固，现场拆装更换时只需要按压卡扣两侧的解锁位就能快速拆下，能大幅缩短设备维护时的停机时间。底座下方的触点模块采用模块化拼接设计，可以根据实际的控制回路需求拓展触点数量，除了基础的常闭安全触点外，还可以附加常开触点用于触发故障报警信号、记录急停触发位置，适配不同吨位压力机、不同工位的控制逻辑需求。操作头与底座之间设置了多层密封胶圈，能够阻挡冲压车间内的金属粉尘、润滑油雾进入部件内部，避免触点积尘导致的接触不良，适配冲压车间多粉尘、多油污的恶劣作业环境。

从实际选型适配的角度，这类急停部件的安装边界需要严格匹配工位的操作可达性要求，安装高度通常设置在操作人员站立状态下肩部到腰部的区间内，相邻两个急停按钮的间距不能超过操作臂长的覆盖范围，确保在工位任意位置出现险情时，操作人员都能在一步范围内触及急停按钮。部件的操作行程做了分段设计，前半段为空行程，提供清晰的按压反馈感，后半段为触点触发行程，触发压力设置在适合人手拍压的区间，既不会因为轻微误碰导致设备意外停机，也不会因为触发压力过大导致紧急状态下无法快速按动触发。触发后操作头会保持在锁定位置，需要顺时针旋转操作头才能复位，避免误复位导致设备突然重启带来的二次风险，复位过程中触点不会提前接通，只有当操作头完全回到初始位置时，控制回路才会重新具备导通条件，复位动作必须由现场人员确认险情排除后手动操作，完全符合锻压机械安全规程的相关要求。

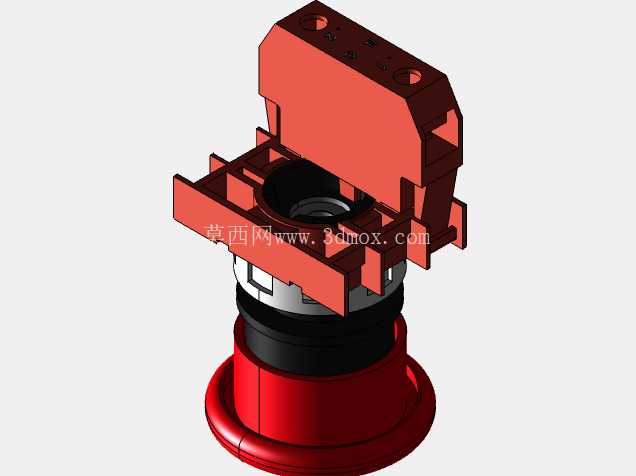

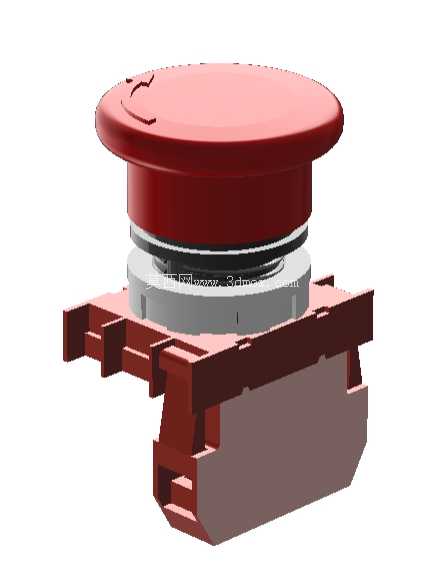

在三维建模过程中，这款模型完整还原了部件的装配层级关系，从顶部的蘑菇头操作件、中间的密封隔层、卡扣式安装底座到底部的触点模块，每一处的配合公差都按照实际电气元件的安装标准做了还原，卡扣的变形量、操作头的旋转复位行程都和实物保持一致，设计人员在做冲压生产线的工位布局、操作盒设计时，可以直接调用这个模型做干涉检查，验证安装位置的可达性，避免后期现场安装时出现操作距离过远、与周边工装结构干涉的问题。模型的外观分色也和实物保持一致，红色的操作头、灰色的密封层、红棕色的安装底座，在做生产线三维可视化仿真时，可以直接用于安全部件的标识展示，方便安全评估人员快速识别急停点位的布置是否符合规范。
