六端子电流互感器连接直通套管结构

在输配电系统的电流互感器二次回路接线环节，接线端子的绝缘性能、连接可靠性直接决定了计量、保护回路的运行稳定性，这款六端子直通套管正是针对该场景开发的穿舱连接组件，主要用于变压器柜体、互感器密封舱体的电气贯穿连接，实现舱体内外电流回路的可靠导通，同时满足舱体的密封、绝缘防护要求。

从实际使用场景来看，这类套管常应用于10kV及以下电压等级的成套配电装置中，适配单相、三相组合式电流互感器的接线需求，六个端子可同时覆盖三相电流回路的进出线接线，相比单端子分体式套管，集成式的六端结构能减少舱体开孔数量，降低密封失效的风险点，同时压缩接线区域的安装空间，适配紧凑型柜体的布局要求。

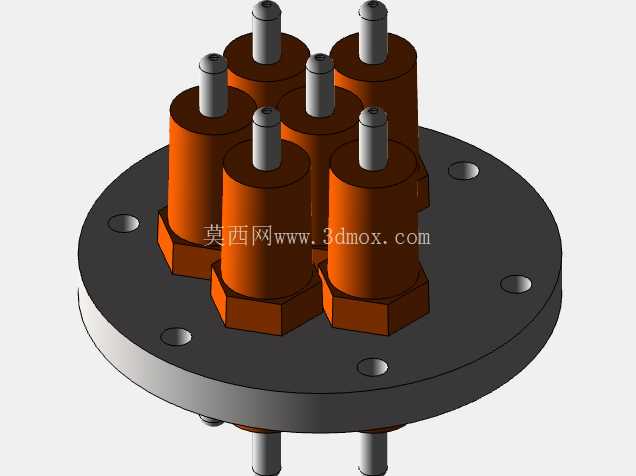

结构设计上，底座采用圆形金属法兰结构，法兰盘上均匀分布6个安装沉孔，安装时可通过螺栓将套管整体固定在舱体的预制安装面上，法兰与舱壁之间可加装密封垫片实现IP65及以上的防护等级，避免外部潮气、粉尘进入舱体内部影响互感器运行。每个端子独立配置橙色的绝缘基座，绝缘基座采用耐高压、耐温变的绝缘材料模压成型，基座底部带六角定位结构，嵌装在法兰盘的对应安装孔内，可避免接线时端子跟转，同时保证相邻端子之间的爬电距离满足电气安全规范要求，防止相间击穿、闪络故障。

端子导体部分采用1/4英寸规格的青铜螺柱加工而成，青铜材质具备优异的导电性能与机械强度，螺纹连接结构可适配不同线径的接线端子压接，拧紧后能提供足够的接触压力，降低接触电阻，避免长期运行过程中因接触不良导致的端子发热问题。每个绝缘基座的高度经过精准核算，既保证端子外露长度满足接线操作的空间要求，又能控制整体安装高度，避免与柜内其他元器件产生干涉。

从安装边界来看，法兰盘的外径尺寸适配常规互感器舱体的安装开孔，安装时不需要对舱体进行额外的扩孔、改制，可直接替换同规格的老旧套管，降低现场改造的工作量。端子的中心距严格按照电气安全间距设计，即使在潮湿、凝露的恶劣运行环境下，也能保证相间、相对地的绝缘距离满足标准要求，不会出现沿面放电的问题。

在建模逻辑上，该模型完整还原了产品的所有结构细节，包括法兰盘的安装孔位、绝缘基座的六角定位结构、青铜螺柱的螺纹特征、各部件的装配配合关系，结构工程师在进行成套柜设计时，可直接调用该模型进行布局干涉检查，提前核对安装孔位、接线空间是否匹配，避免后期生产装配时出现尺寸 mismatch 的问题。同时模型保留了各部件的独立装配特征，可直接用于生成工程图纸，指导生产加工过程中的尺寸检验、装配工序排布。

实际选型过程中，工程师需要重点核对法兰安装孔的孔距、端子的额定载流量、绝缘基座的耐压等级是否匹配现场使用要求，这款六端子结构的载流量可满足常规二次回路的电流传输需求，绝缘性能可覆盖大部分低压配电场景的使用要求，集成式的结构也能减少现场安装的接线工作量，提升成套设备的装配效率。不同于分体式单端子套管，该集成结构的所有端子在出厂时已经完成绝缘基座与法兰的装配密封，现场安装时只需要完成法兰整体固定与端子接线即可，不需要逐个处理单端子的密封问题，大幅降低现场安装的工艺难度，也减少了因现场安装工艺不到位导致的密封失效隐患。
