城市通勤折叠电动滑板车结构设计

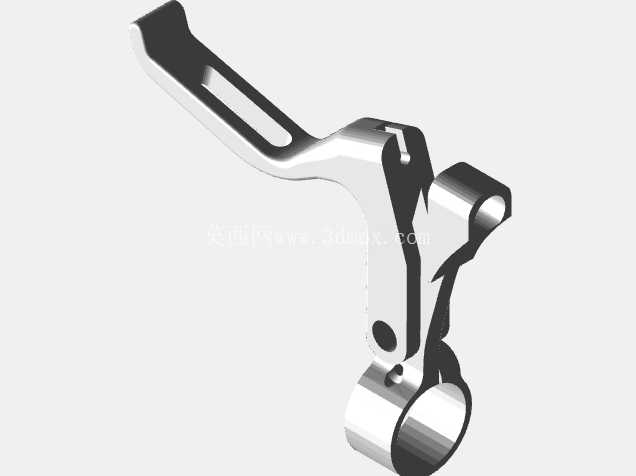

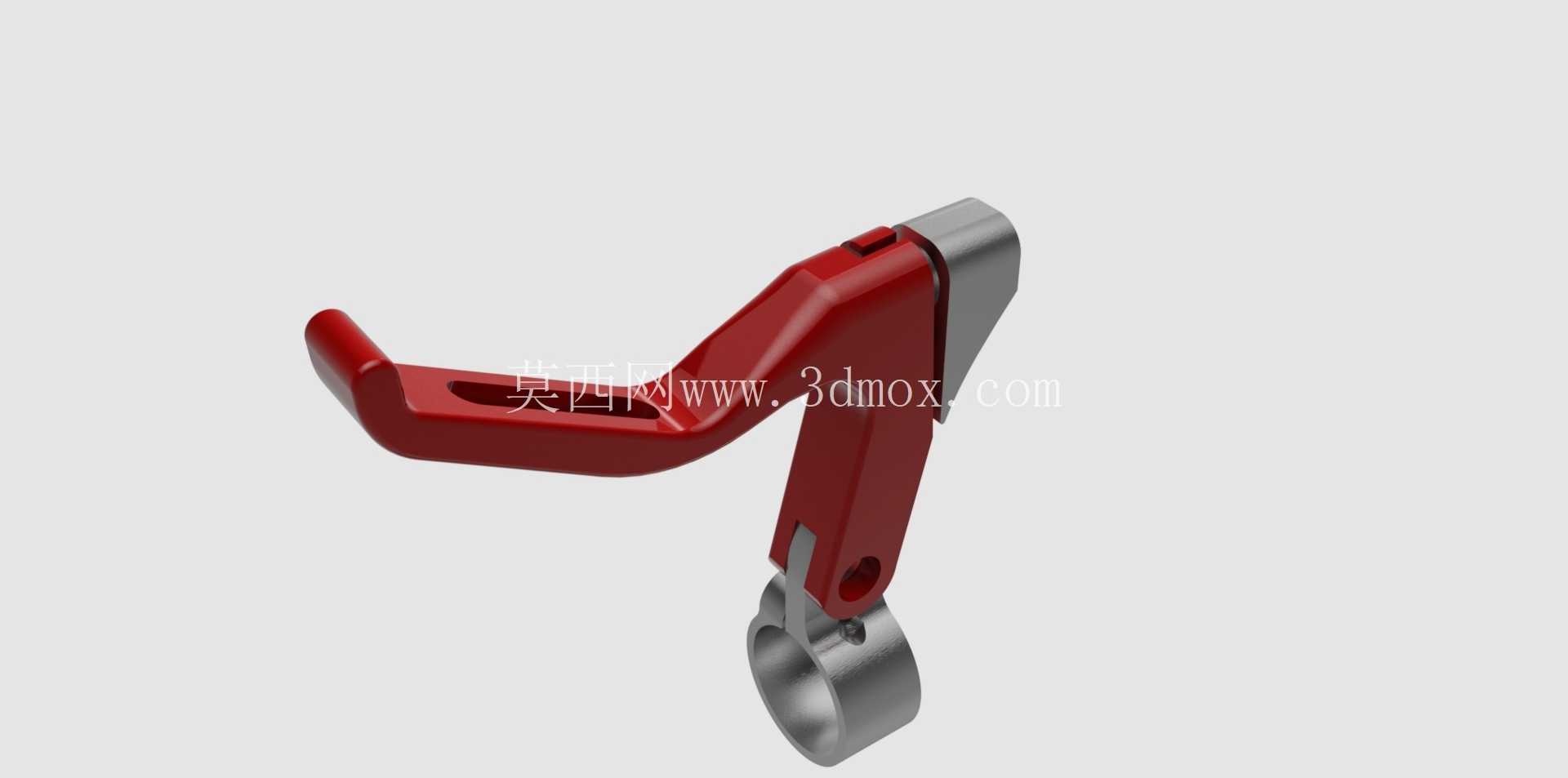

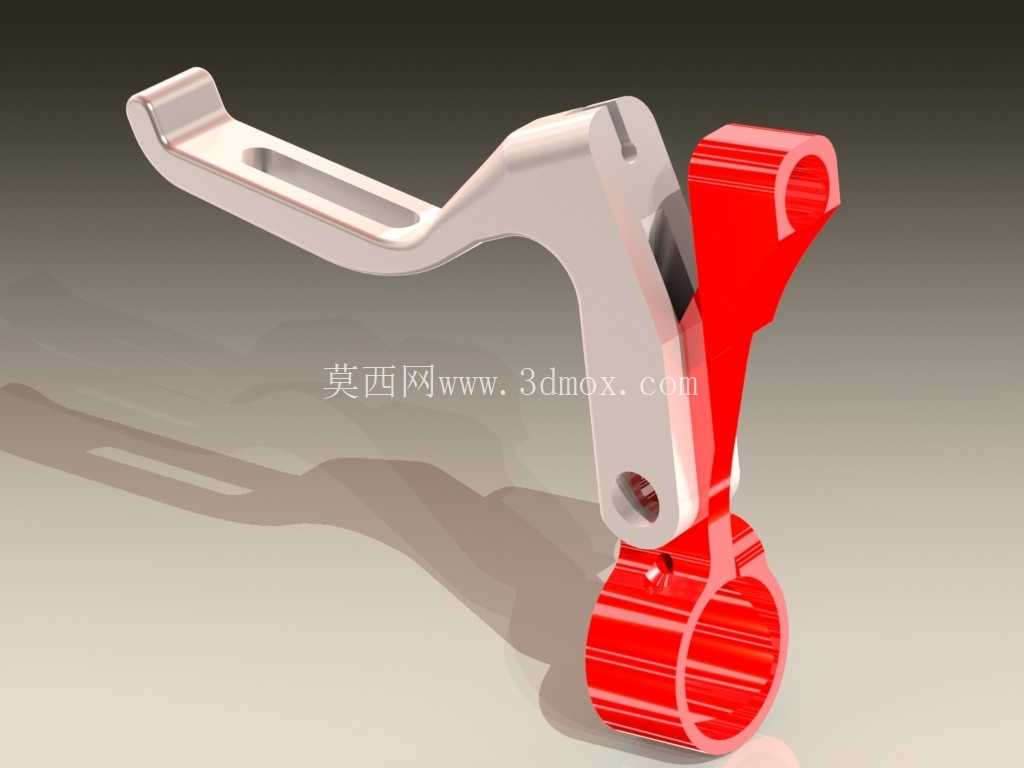

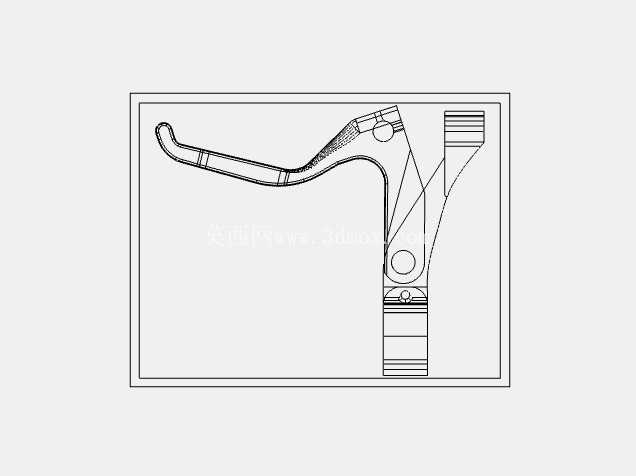

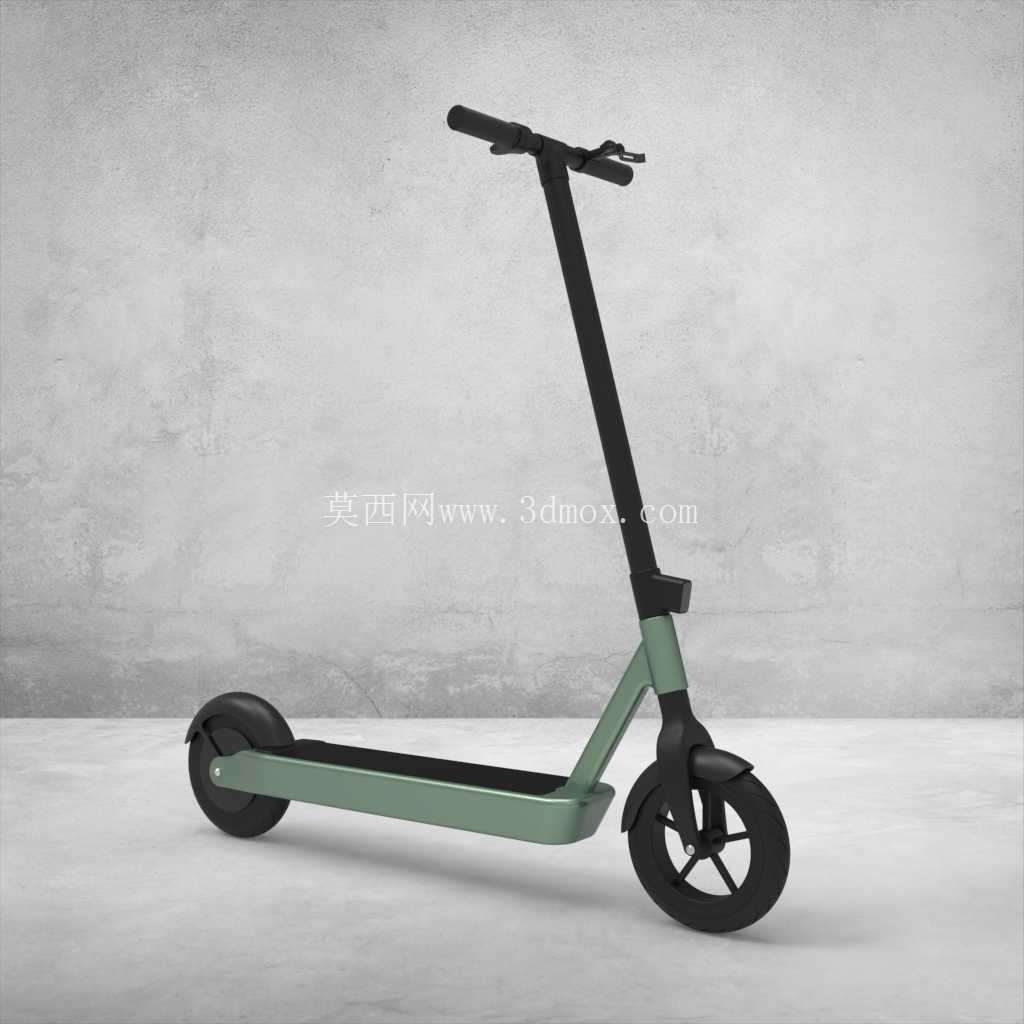

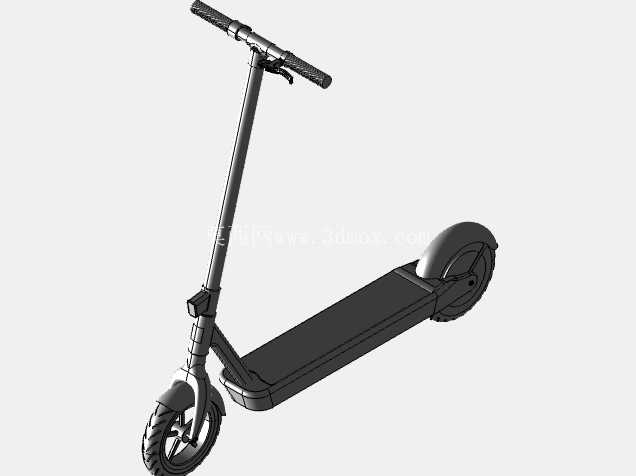

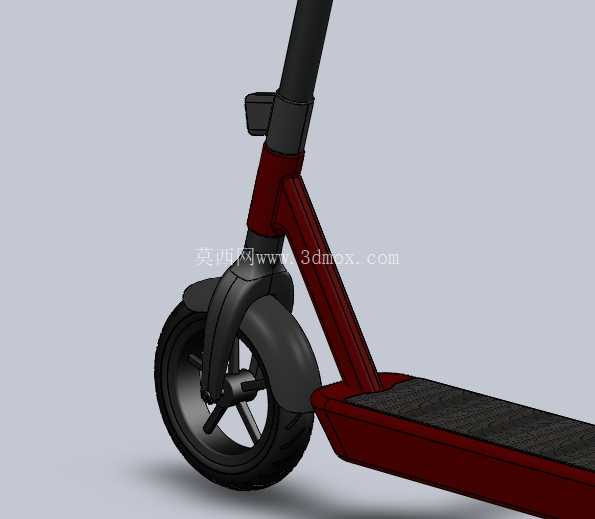

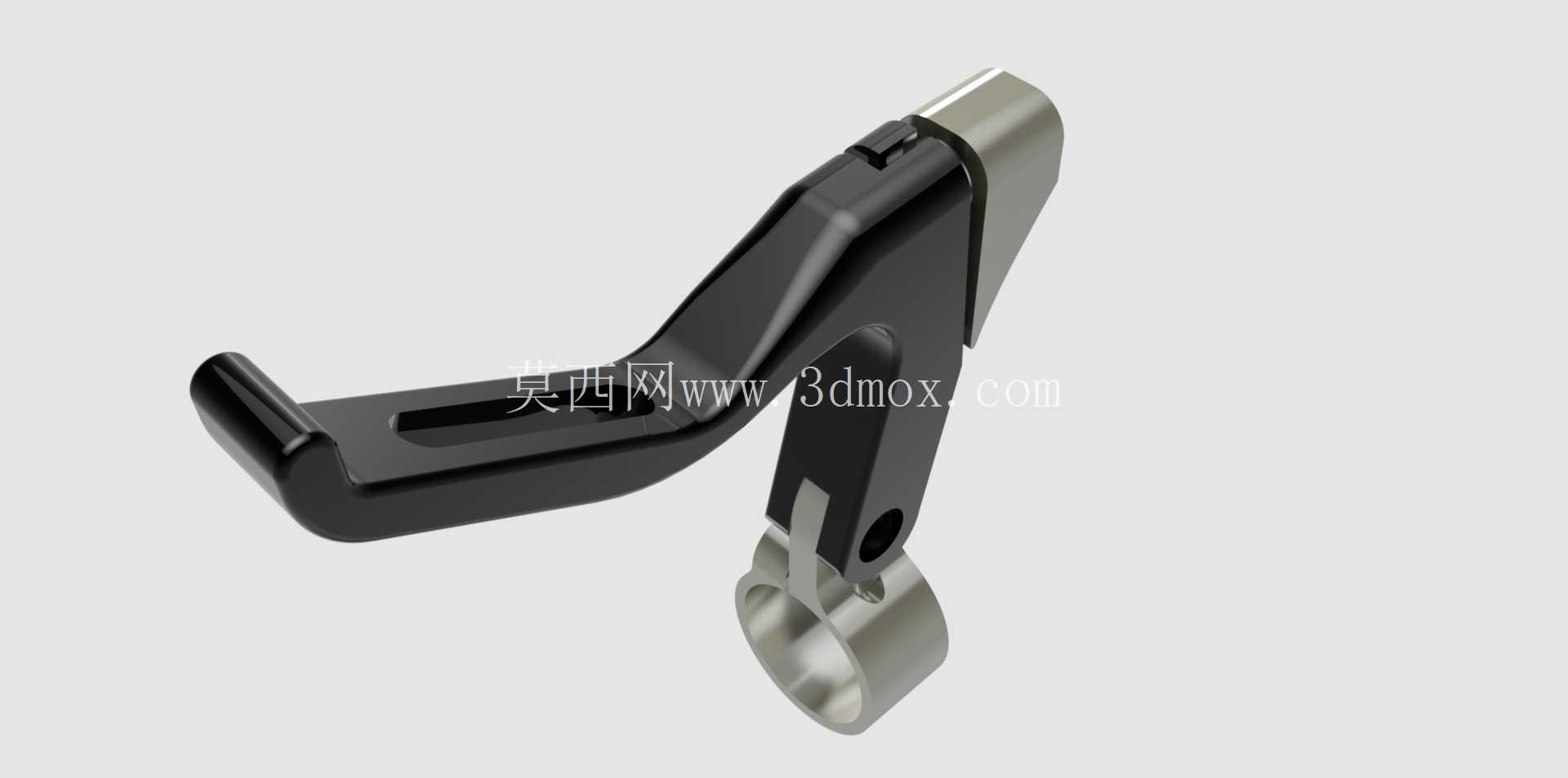

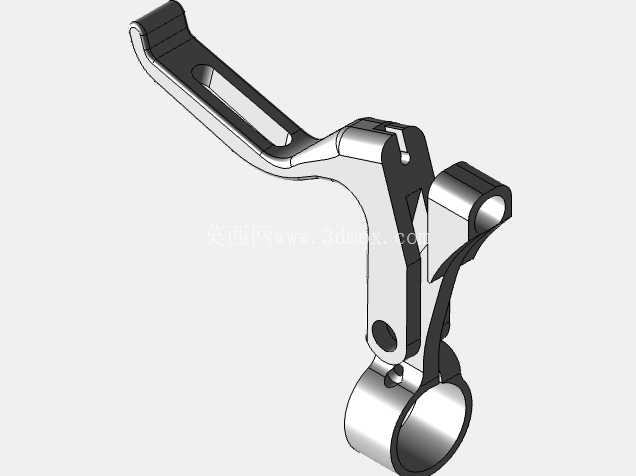

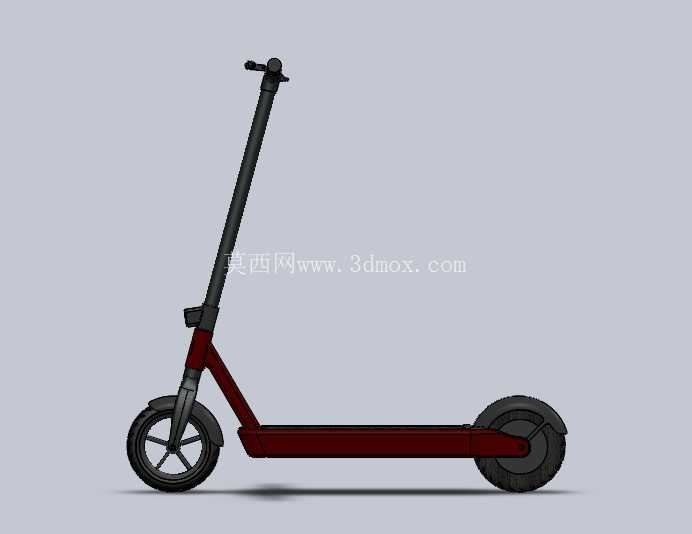

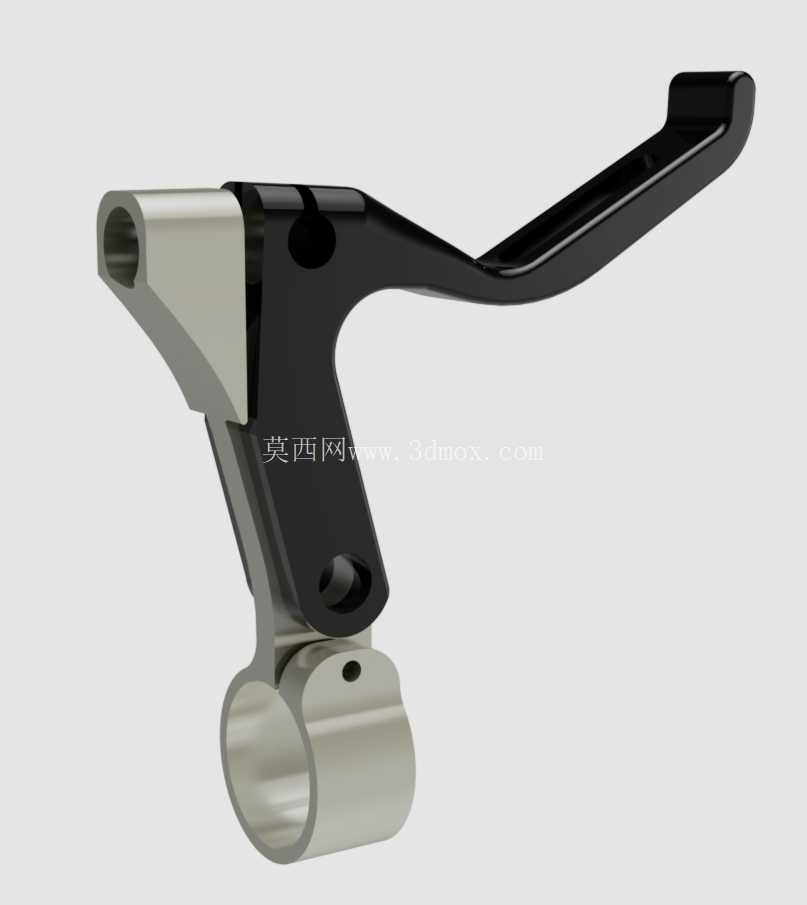

这款电动滑板车的结构设计，核心瞄准城市短距离通勤的高频使用场景，覆盖从社区到地铁站、写字楼最后三公里的出行需求，同时兼顾日常休闲代步的使用场景，适配平整柏油路面、小区铺装路面、城市慢行系统等多种常规通行路况，能够承载单人日常出行的载具功能，替代短距离步行或低速非机动车出行，降低短途出行的时间成本。从功能特性来看，整车采用站立式骑行结构，转向通过立杆与前轮转向节直接连接，转向阻尼经过调校，既不会过于灵敏导致高速行驶时方向抖动，也不会过于沉重影响低速挪车、转向的操控手感，立杆上部设置的刹车与调速控件，位置贴合成年人站立握持的自然手臂角度，长时间握持不会出现手腕酸胀的问题。踏板区域做了内凹式的防滑结构设计，踩踏面的宽度预留了成年人双脚前后放置或者并排半掌放置的空间，边缘做了圆弧过渡，避免剐蹭使用者裤腿，踏板内部预留了电池仓、控制器的安装空间，仓体与外部结构之间做了密封止口设计，能够阻挡日常骑行时的路面溅水、灰尘进入电气部件安装区域。前后轮均采用小直径实心轮胎搭配轮毂结构，前轮集成了挡泥结构，能够阻挡前轮带起的泥水溅到立杆或者使用者鞋面，后轮位置预留了碟刹安装位与驱动电机的安装接口，刹车制动的力矩经过匹配，能够在常规骑行速度下实现平稳制动，不会出现后轮抱死侧滑的问题。整车的折叠结构设置在立杆与踏板前端的连接位置，折叠卡扣采用偏心锁紧结构，锁紧后能够消除立杆与底座之间的装配间隙，避免骑行时立杆出现旷量晃动，折叠后立杆可以贴合踏板上表面，整体占用的竖向空间大幅缩小，能够轻松放入汽车后备箱、写字楼电梯间，也可以提携进入公共交通场所。从设计思路层面，这款产品在建模阶段就同步考虑了冲压件的加工工艺可行性，踏板主体的承托结构采用钣金冲压成型，弯折处的圆角半径匹配冲压模具的最小折弯半径要求，避免折弯处出现应力集中开裂的问题，立杆采用薄壁型材搭配局部注塑包覆件，在保证结构强度的前提下尽可能降低整车自重，方便使用者折叠后提携转运。外形尺寸方面，整车展开状态下的总高度控制在成年人腰部到胸部之间的适配区间，立杆的高度可以根据使用者身高在一定范围内调节，适配不同身高的使用者握持操控；踏板距离地面的高度做了压低处理，降低整车的重心高度，提升骑行时的稳定性，同时方便使用者上下车时脚能够轻松接触地面；前后轮的轴距经过反复校核，既保证了直行时的行驶稳定性，也能够满足小半径转向的灵活性需求，不会因为轴距过长导致转弯半径过大，影响在狭窄人行道、小区道路的通行能力。安装边界上，所有电气部件的安装位都预留了标准的紧固件安装孔，孔位公差按照通用机械加工的IT7级精度设定，能够适配市面上常规规格的轮毂电机、锂电池组、控制器模块的安装尺寸，不需要额外做定制化的转接件；所有外露的紧固件都采用内六角或者十字标准件，后期维护拆卸时不需要特殊工具，普通使用者也可以完成易损件的更换。整车的外露棱角都做了倒圆角处理，避免搬运、骑行过程中尖锐边角磕碰造成损伤，立杆与踏板连接的转动位置做了限位结构，限制转向的最大角度，避免转向过度导致整车侧翻。
