0.78寸SPI接口高亮OLED显示模组

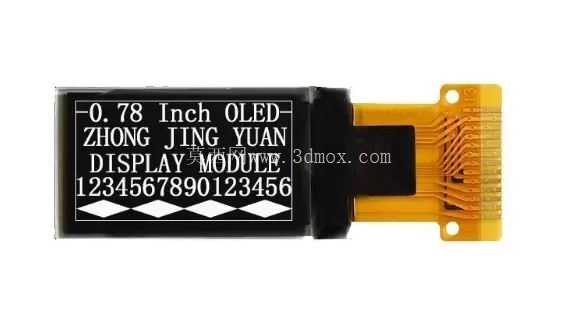

这款小尺寸OLED显示模组，核心采用SSD1317驱动芯片，通过SPI通讯接口实现数据传输，128×80的像素分辨率能够满足小型设备的字符、简单图形显示需求，0.78英寸的显示对角线尺寸，让它在空间极度受限的便携设备、小型检测终端里有极高的适配性。从实际工程选型的角度看，这类高亮OLED的自发光特性决定了它不需要额外的背光源组件，相比同尺寸的TFT液晶屏，整体厚度可以压缩到更薄的水平，同时在强光环境下的可视性远优于普通LCD屏，户外使用场景下不需要额外增加背光功率就能看清显示内容，功耗表现也更适合电池供电的便携类设备。

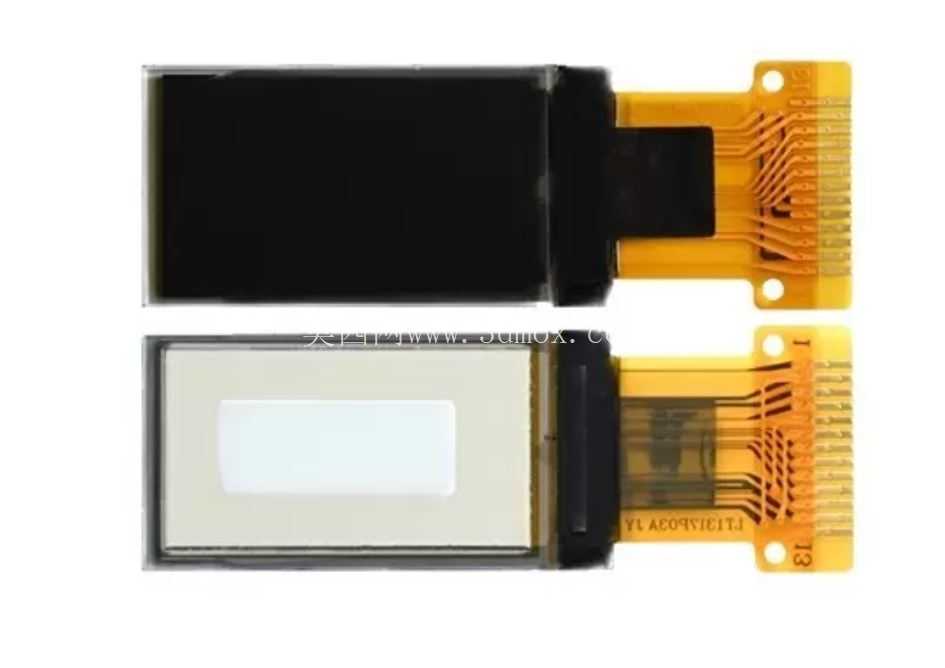

从结构设计层面看，这款模组采用FPC软排线作为连接载体，排线末端的金手指接口做了标准化的引脚定义排布，安装时既可以直接插接在对应间距的FPC连接器上，也可以根据设备内部的走线空间弯折排线，适配不同的安装朝向，不需要额外设计转接板就能完成装配，能大幅缩减终端产品的结构设计周期。显示区域的黑底白字显示特性，对比度远高于普通段码屏和点阵LCD，在工业手持检测设备、小型穿戴终端、智能传感器节点这类产品上，用来显示设备运行参数、状态提示、简单数值信息时，信息读取的清晰度有明显优势，不会出现LCD屏常见的视角偏色、背光不均问题。

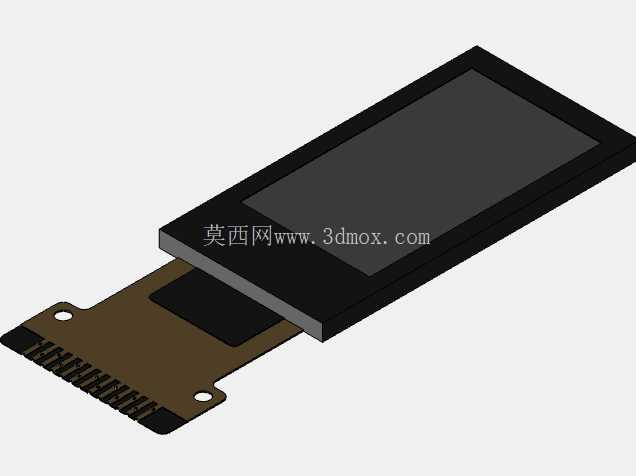

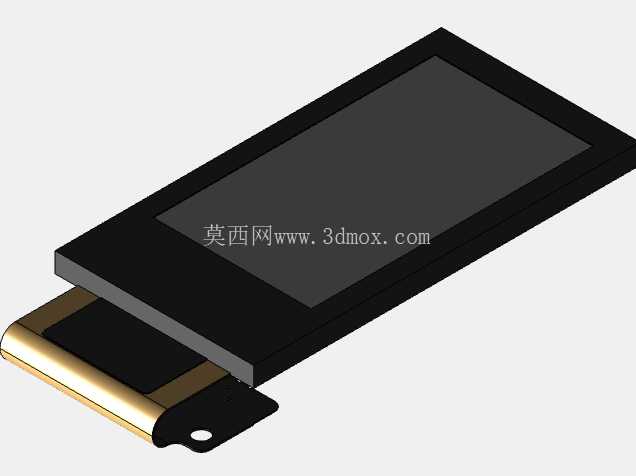

设计这类显示模组的三维模型时，首先要精准还原显示区域的有效边界，确保结构设计时预留的视窗开口和显示区完全匹配，避免出现视窗遮挡显示内容、或者开口过大漏出模组黑边的问题。其次要准确还原FPC排线的弯折区域和金手指的位置尺寸，包括排线上的定位孔位置，这些尺寸直接决定了终端产品上连接器的摆放位置、排线的走线路径是否合理，会不会出现装配后排线被壳体挤压、金手指接触不良的问题。模组本体的厚度尺寸、边缘的安装定位基准，也是建模时需要重点把控的部分，因为这类小尺寸屏通常是直接贴合在设备面壳内侧，本体的厚度公差会直接影响面壳视窗和显示屏表面的间隙，间隙过大容易进灰，间隙过小则会压伤屏幕表面。

从实际应用场景来看，这类小尺寸高亮OLED除了用在消费类的小型数码产品上，在工业领域的小型检测探头、便携式数据采集终端、嵌入式控制模块的状态显示面板上也有大量应用。相比段码屏，它可以灵活显示不同的字符内容和简单图标，不需要根据显示内容定制屏幕图案，产品迭代时只需要修改固件里的显示代码就能调整显示内容，不需要重新开模定制屏幕，能大幅缩短小批量工业产品的开发周期。SPI接口的通讯方式占用主控芯片的IO引脚数量少，通讯速率足够支撑128×80分辨率下的内容刷新，即使是低性能的8位单片机也能轻松驱动，不需要额外增加显示驱动芯片，能有效降低终端产品的硬件成本。

建模过程中还要注意还原模组本体的黑边封装尺寸，包括屏幕表面的保护盖板边界、FPC和屏幕本体连接的补强板位置，这些结构细节会影响壳体内部的筋位设计，如果补强板位置的避让空间没有预留足够，装配时会出现屏幕顶到壳体内筋、导致屏幕翘起或者显示异常的问题。另外排线上的金手指长度、引脚间距的尺寸精度也需要严格把控，因为FPC连接器的接触引脚对位置偏差比较敏感，尺寸偏差超过0.1mm就可能出现部分引脚接触不良、屏幕显示缺划或者通讯失败的问题。

从选型适配的角度说，这款0.78寸OLED的128×80分辨率，相比常见的0.96寸128×64分辨率屏幕，在纵向多了16行像素，可以多显示两行字符内容，在显示多行参数信息时不用频繁翻页，查看信息的效率更高。高亮的显示特性也让它能适应光线复杂的作业场景，不管是室内设备机柜里的状态显示，还是户外便携设备的参数显示，都能保证清晰的可视效果，不需要额外增加遮光罩之类的辅助结构，能简化终端产品的结构设计复杂度。
