汽车内饰双位取电插座结构设计

车载双路取电插座是乘用车辆、商用工程车辆座舱内部电气取电系统的核心配套部件，主要布置在仪表台副驾侧、中央扶手箱后侧、后排乘员舱前端、货舱侧壁等驾乘人员便于触及的位置，承担着为车载外接用电设备提供稳定取电接口的功能，覆盖车载充电器、行车记录仪外接供电、车载充气泵、车载吸尘器、便携车载冰箱、后排乘员电子设备补能等多场景的取电需求，是整车电气系统中直接面向终端用户的交互类结构件。

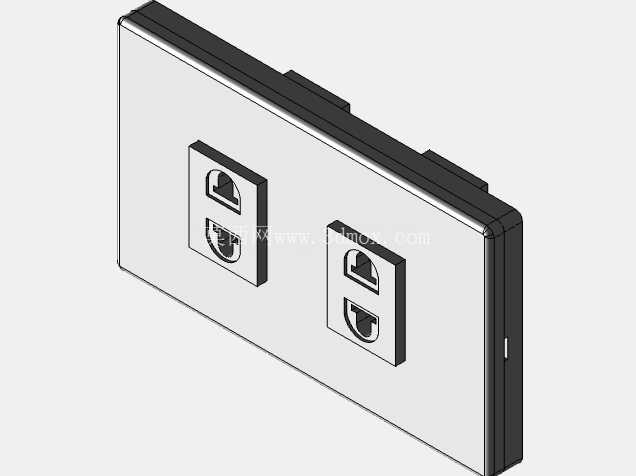

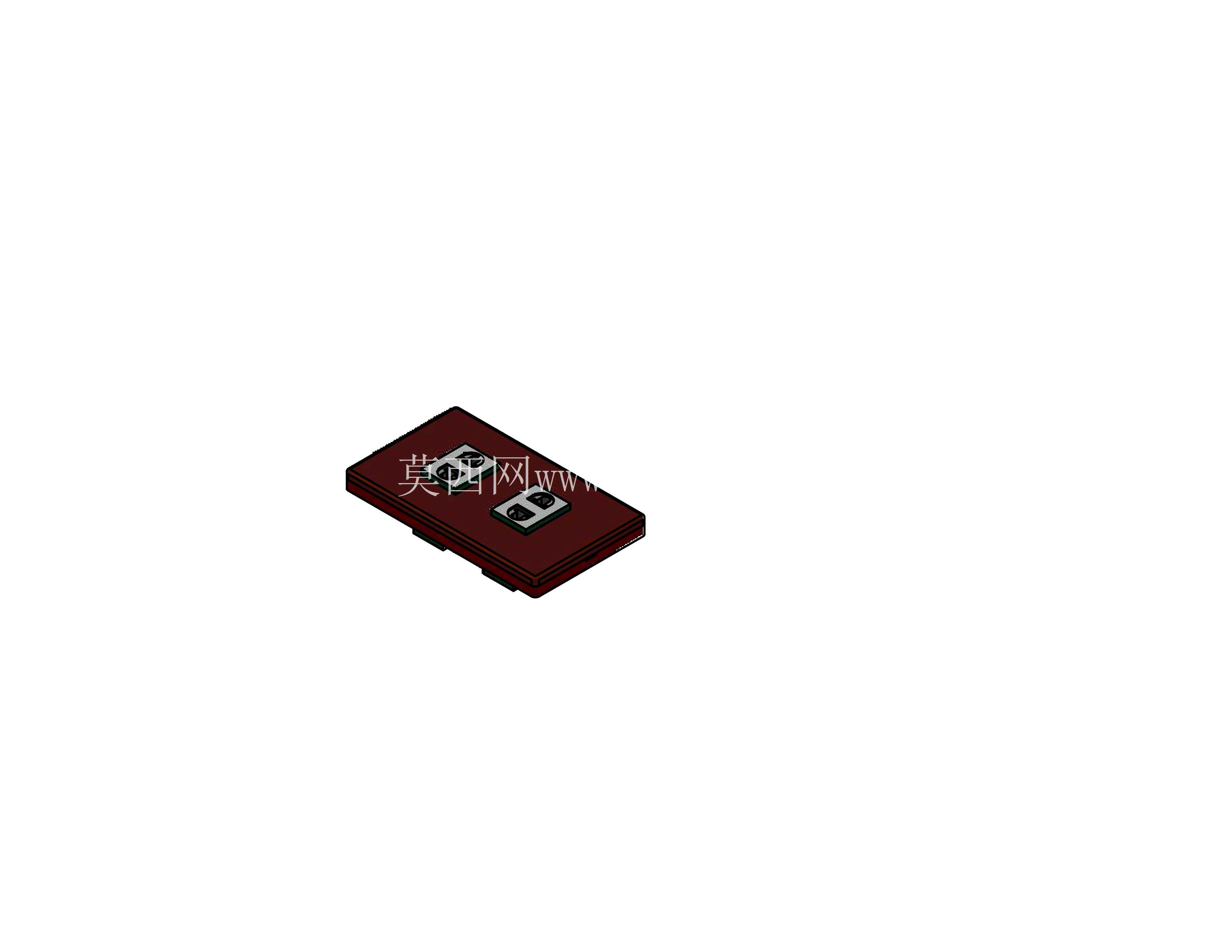

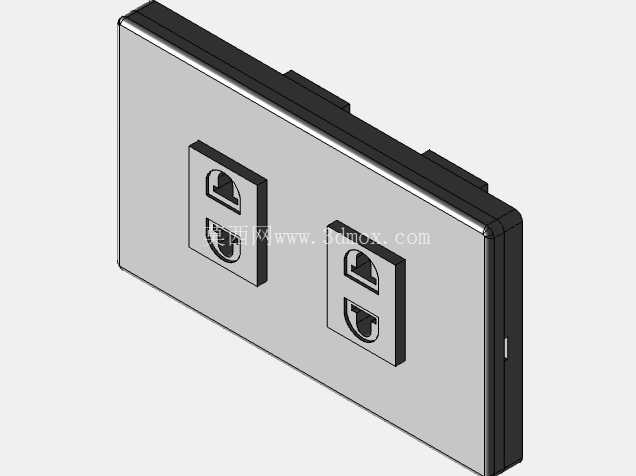

从结构设计逻辑来看，这款双位插座采用一体化暗装式基座设计，整体外轮廓为带圆角的矩形结构，基座边缘设置有均匀分布的卡扣安装位，安装时可直接卡入内饰板预留的标准开孔内，无需额外设置外露的固定螺丝，既能够保证安装后与周边内饰表面的齐平度，避免出现凸起缝隙积灰的问题，也能简化整车装配环节的工序，适配汽车生产线快节拍的装配要求。基座本体采用耐高低温、阻燃等级达到V0级的工程塑料材质，能够适应车辆在不同地域使用时的宽温域环境，无论是北方冬季零下三十度的低温环境，还是南方夏季暴晒后座舱内接近八十度的高温工况，都不会出现材质脆裂、软化变形的问题，同时阻燃材质可以在电路出现异常过载时阻断火情蔓延，满足整车电气安全的强制标准要求。

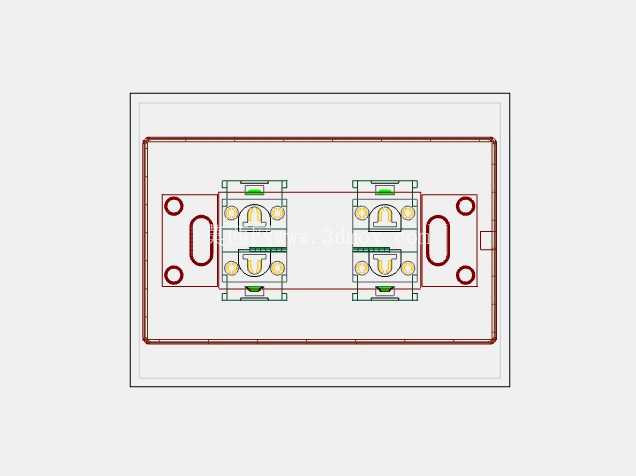

两个取电接口采用平行并排的布局方式，接口中心距经过反复校核，既保证两个接口同时使用时不会出现插头互相干涉的情况，也尽可能压缩了整个插座的横向占用尺寸，适配不同车型内饰板的预留安装空间。每个接口内部都设置有独立的导电接触弹片，弹片采用高弹性铜合金材质冲压成型，表面做镀镍防氧化处理，既能够保证插头插入后接触电阻稳定在极低水平，避免长期使用后出现接触不良、接头发热的问题，也能耐受上千次插拔的磨损，满足车辆全生命周期的使用强度要求。接口周边设置有凸起的防护唇边，当插头插入后能够填满接口与插头之间的缝隙，阻挡日常使用过程中灰尘、 spilled 饮品、细小杂物进入插座内部造成电路短路，部分适配户外作业车型的版本还可以在未插插头时搭配防水防尘塞，进一步提升复杂使用场景下的可靠性。

在安装边界的尺寸控制上，这款双路插座的外露面厚度控制在5mm以内，嵌入内饰板后的基座深度不超过35mm，不会占用内饰板后方过多的布线空间，便于与车内预设的线束走向匹配，基座尾部设置有标准化的快插接线端子，装配时直接将整车预制的线束插头对插即可完成电路连接，无需现场接线作业，大幅降低装配出错的概率。插座的外露面板表面采用细咬花纹理处理，纹理参数与周边内饰板保持一致，颜色可根据整车内饰的配色方案调整为深棕、黑色、米灰等不同色调，保证安装后与整车内饰的视觉风格统一，不会出现突兀的色差破坏内饰整体质感。

从实际使用的功能特性来看，双路独立的接口设计可以同时支持两个用电设备取电，每个接口的载流能力按照12V/10A的标准设计，能够满足绝大多数车载外接设备的功率需求，两个接口之间设置有独立的过流保护结构，当其中一路接入的设备功率超标或者出现短路故障时，只会切断对应回路的供电，不会影响另一路接口的正常使用，也不会对整车的主供电回路造成冲击。插座内部还设置有防误插结构，不符合尺寸规格的异物无法完全插入接口内部接触到导电部件，能够避免儿童误操作将细小金属物件插入接口造成的电路短路风险，提升使用过程中的安全系数。

在冲压模具的开发层面，这款插座的金属导电弹片采用连续级进冲压工艺生产，弹片的弯折角度、接触弧面的弧度都经过高精度冲压模具保证一致性，弹片的弹力曲线经过精准调校，插头插入时的插拔力控制在15N-25N的区间内，既不会因为插拔力过松导致车辆行驶过程中插头受震动脱落，也不会因为插拔力过大导致用户插拔插头时过于费力。基座的塑料件模具则充分考虑了注塑成型后的收缩率，保证成品的安装卡扣尺寸精度控制在±0.1mm以内，安装到内饰板后不会出现松旷异响的问题，适配车辆行驶过程中持续震动的使用工况。

不同于民用墙面固定插座的设计逻辑，车载双路插座需要同时兼顾结构强度、电气安全、装配效率、内饰匹配性等多维度的要求，在设计过程中需要反复验证不同路况震动下的结构可靠性、不同温湿度环境下的材质稳定性、长期插拔后的接触性能衰减情况，每一处结构细节的调整都需要匹配整车的实际使用场景，比如卡扣的倒角角度、弹片的接触压力、面板的纹理深度，都需要结合实车测试的反馈不断优化，最终才能实现兼顾实用性、安全性与美观性的成品，能够适配不同级别乘用车、商用货车、工程作业车辆的内饰取电系统配置需求。
