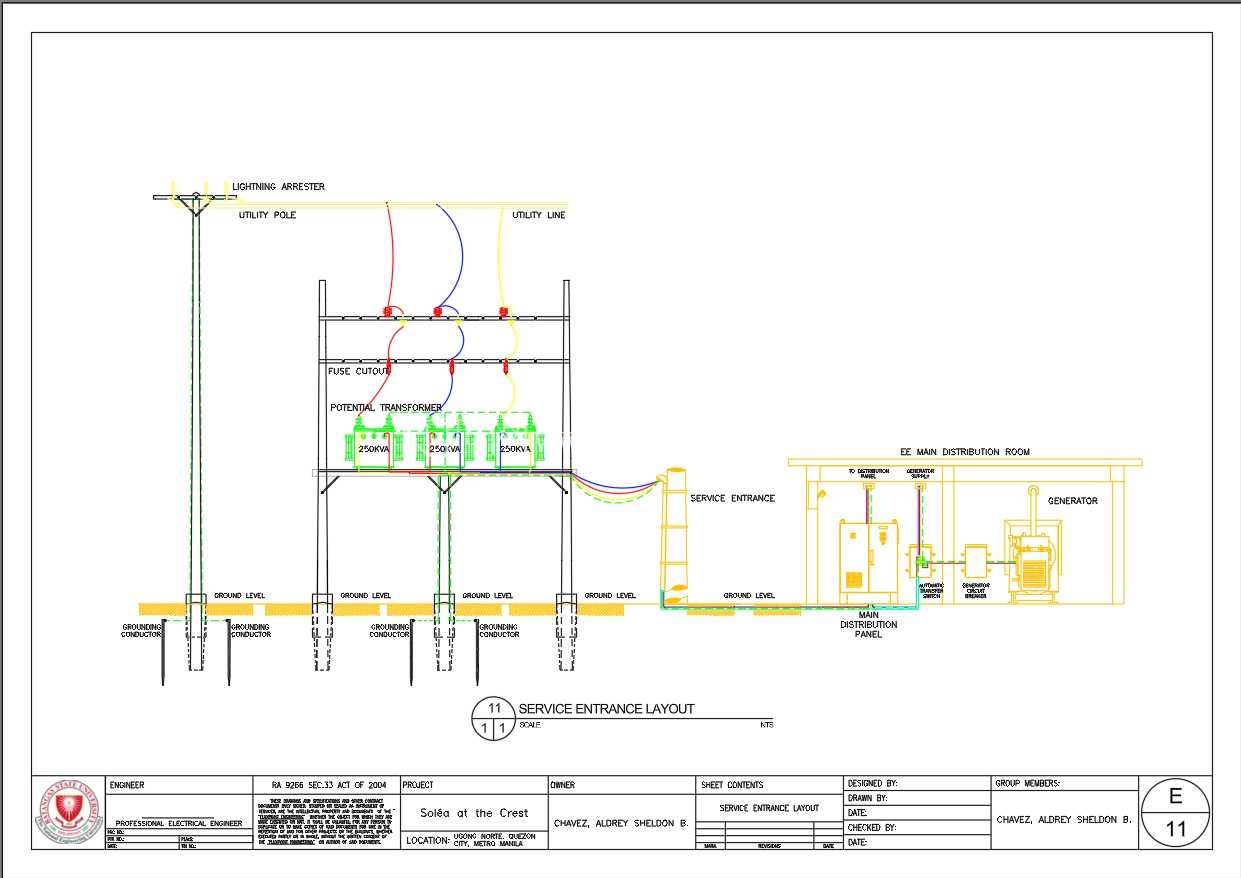

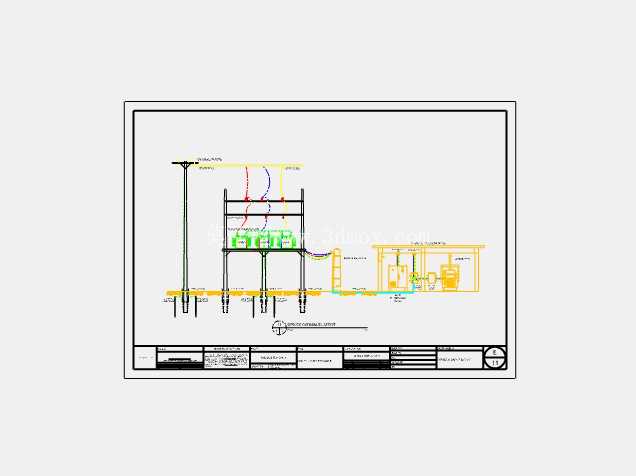

工业主配电板公用设施服务入口线路布局

这套线路布局方案针对厂区主配电板的公用设施进线端设计，核心解决外部市政电力接入到厂区主配电间的全路径排布问题，覆盖从架空进线杆、进线保护装置、计量单元到主配电板进线柜、发电机备用回路的完整链路。从实际应用场景看，这类布局多用于中小型制造厂区、公共建筑的低压配电进线端，需要同时满足市电正常供电、备用发电机切换供电的双重工况，所有线路的走向、固定点位都要匹配现场土建预留的桥架、穿管预埋位置，避免后期施工出现管线交叉、净空不足的问题。设计过程中首先明确安装边界：架空进线杆的落点距离建筑外墙的水平距离控制在8米范围内，杆上预留的横担安装高度距地面6.5米，满足低压架空线的安全距离要求，从横担引下的线缆穿镀锌钢管保护，钢管沿建筑外墙垂直敷设，进入建筑后沿电缆桥架水平敷设至主配电间的进线隔离柜。线路排布上区分不同功能回路的色标，市电主回路的三相线缆分别采用黄、绿、红三色标识，中性线采用淡蓝色标识，保护地线采用黄绿双色标识，发电机备用回路的线缆单独设置桥架层，与市电回路保持不小于150mm的物理间距，避免电磁干扰同时方便后期运维检修。进线端的保护装置排布在杆下的户外接线箱内，内置熔断器、浪涌保护器，应对户外雷击、过电压冲击，接线箱的安装高度距地面1.8米，箱体防护等级达到IP65，满足户外防雨、防尘的使用要求。从主配电间内部的布局看，进线柜、计量柜、主出线柜、发电机切换柜沿墙面一字排布，柜前预留1.2米的操作维护通道，柜后预留0.8米的检修通道，所有柜间连接的母排采用绝缘护套包裹，母排的载流量按照远期20%的负荷余量设计，适配厂区后续产能扩张的用电需求。发电机回路的切换开关采用机械电气双重联锁结构，彻底避免市电与发电机反送电的安全隐患，发电机的排烟管、输油管线路单独排布，与电力线路保持足够的安全距离，避免高温管路影响线缆绝缘性能。现场安装时需要注意，所有线缆的弯曲半径不小于线缆外径的10倍，穿管处的管口做钝化处理，加装护口避免划伤线缆绝缘层，桥架的支架间距控制在1.5米，转弯处、进出柜位置额外加装固定支架，保证线路长期运行的结构稳定性。接地系统采用联合接地方式，架空杆的接地极、配电柜体的接地端、发电机的接地端全部接入厂区统一接地网，接地电阻控制在4欧姆以内，保障设备运行与人身安全。这套布局方案在设计时充分考虑了后期运维的便利性，所有线路的走向都预留了标识牌安装位，每个回路的线缆两端都标注回路编号，方便故障排查时快速定位线路，户外段的线缆全部采用耐候型交联聚乙烯绝缘线缆，适应户外温差变化、紫外线照射的使用环境，减少长期运行后的绝缘老化问题。
