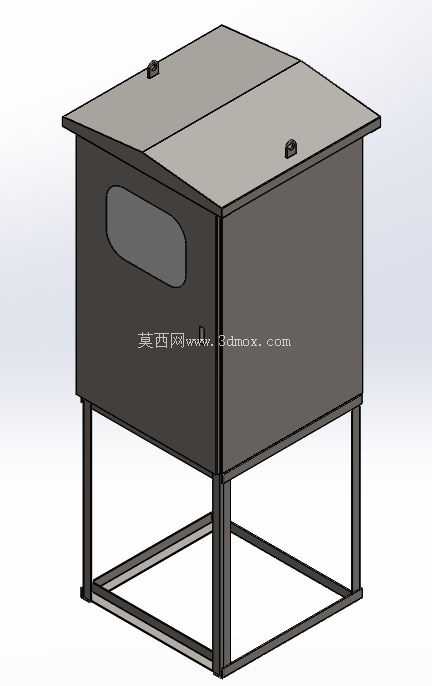

带落地支架IP55防护电气控制箱体

这款带落地安装支架的电气控制箱体，在工业现场的应用覆盖范围极广，从汽车冲压生产线的工位旁侧控制节点，到车间零散设备的独立电控单元，再到户外临时作业站点的动力分配载体，都能看到这类结构的身影。日常使用中，它承担着低压电气元件的承载、防护与布线整合功能，内部可安装断路器、接触器、继电器、接线端子排等常规电控器件，正面预留的观察窗可直接观测内部指示灯状态或数显仪表读数，无需频繁开启箱门，大幅降低日常巡检的操作成本。

设计阶段首先锚定IP55的防护等级要求，箱体主体采用2mm厚度的冷轧钢板弯折成型，所有拼接缝处均设计有连续点焊后打磨密封的工艺余量，箱门与箱体结合面嵌入发泡橡胶密封条，配合顶部带坡度的防雨顶盖结构，可有效阻挡各个方向的飞溅水滴与车间常见的粉尘侵入，适配多尘、存在少量切削液飞溅的冲压车间工况，也能满足半户外安装场景的基础防雨需求。箱体顶部设置的两个嵌入式吊环结构，是考虑到整箱装配完电气元件后重量较大，方便车间内使用行车进行整体吊装移位，避免人工搬运过程中出现箱体变形或内部元件松动的问题。

落地支架采用方管焊接成框架式结构，底部预留的安装孔位可直接通过膨胀螺栓固定在混凝土地面，支架高度经过实际工况验证，将箱体底部抬离地面150mm以上，既可以避免车间地面清扫时的积水浸泡箱体底部，也能让现场操作人员在站立状态下无需过度弯腰即可操作箱门开关、观察仪表读数，符合人机工程学的操作高度要求。支架与箱体底部的连接采用螺栓可拆卸式设计，运输过程中可将支架与箱体拆分打包，降低运输体积，现场安装时仅需对齐孔位拧紧紧固件即可完成组装，无需现场焊接作业，适配车间快速部署的需求。

箱体侧面预留的敲落孔位置，在设计时就考虑了不同方向的进线需求，底部、左右侧面均预设了不同孔径的敲落孔位，现场布线时可根据线缆走向选择对应位置开孔，无需额外使用开孔器加工，减少现场施工的工作量。箱门内侧预留了线槽安装位与接地螺栓，可方便敷设二次控制线，同时实现箱门与箱体主体的可靠接地，满足电气安全规范要求。箱体内部的安装板采用镀锌钢板材质，通过可调节的安装螺栓固定在箱体内部，可根据所安装元件的尺寸调整安装板的前后位置，适配不同深度的电气元件安装需求，避免出现元件突出箱门无法闭合的问题。

从结构强度角度看，2mm厚度的箱体板材配合边角处的折弯加强筋，可承受常规的外力碰撞而不发生明显变形，在冲压车间这类存在工件转运、人员走动频繁的场景下，能有效保护内部电气元件不受外力损坏。顶盖的坡度设计除了防雨功能外，也能避免车间顶部落尘、落物在顶盖堆积，日常清扫时仅需简单擦拭即可清理表面杂物，降低维护难度。观察窗采用透明耐力板材质，相比普通玻璃具备更强的抗冲击性能，即使被车间内飞溅的小工件边角碰到也不会碎裂，同时具备良好的透明度，长时间使用不会出现发黄模糊的问题，保证观测清晰度。

在实际选型应用中，这类箱体可根据内部安装元件的数量调整内部安装板的元件排布，预留的布线空间可容纳多股动力线缆与控制线缆分层敷设，避免强电与弱电线路之间的信号干扰。箱体表面采用静电喷塑处理，涂层附着力强，可耐受车间内常见的油污、弱腐蚀性气体侵蚀，长时间使用不会出现涂层脱落、生锈的问题，延长整体使用寿命。落地支架的表面同样做了喷塑处理，与箱体外观保持一致，同时支架底部的框架结构可方便现场布线时线缆从支架内部穿行，让外部走线更加规整，避免线缆裸露在外被人员踩踏或工件刮损。
