壁挂式紧凑型钣金电气外壳结构设计

在工业现场的电气控制回路搭建场景中，这类壁挂式紧凑型电气外壳是零散控制点位部署的核心载体，区别于落地式大型配电柜的集中式配电逻辑，这类小尺寸壳体更多承担单台设备就近控制、小型信号采集模块安置、末端回路保护器件收纳的功能，常见于生产车间单机设备旁侧墙面、自动化产线工位侧立面、户外小型设备站点的防护安装场景，能够在有限的安装空间内完成电气元件的规整收纳，同时隔绝现场粉尘、切削液飞溅、意外触碰带来的安全隐患。

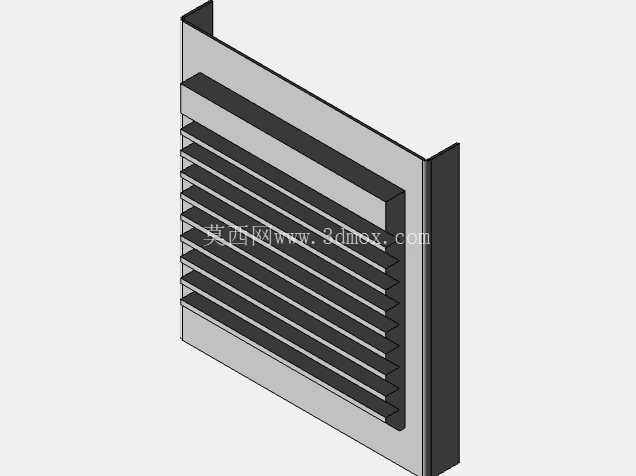

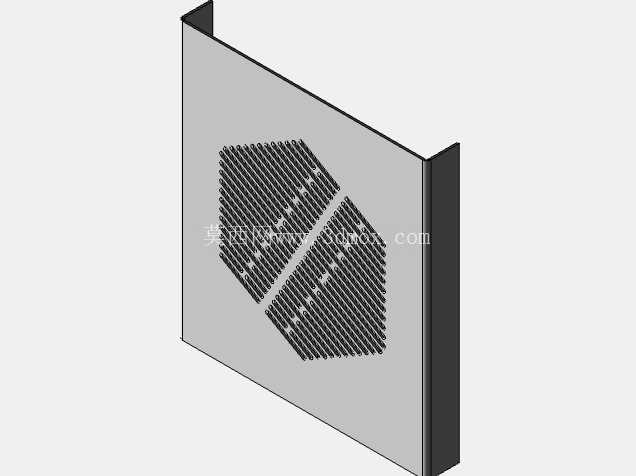

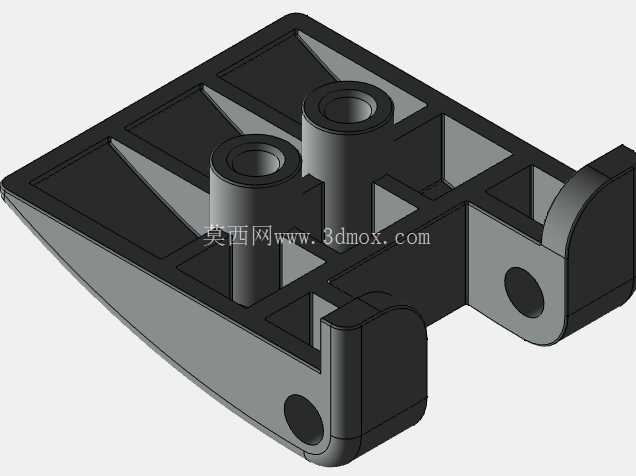

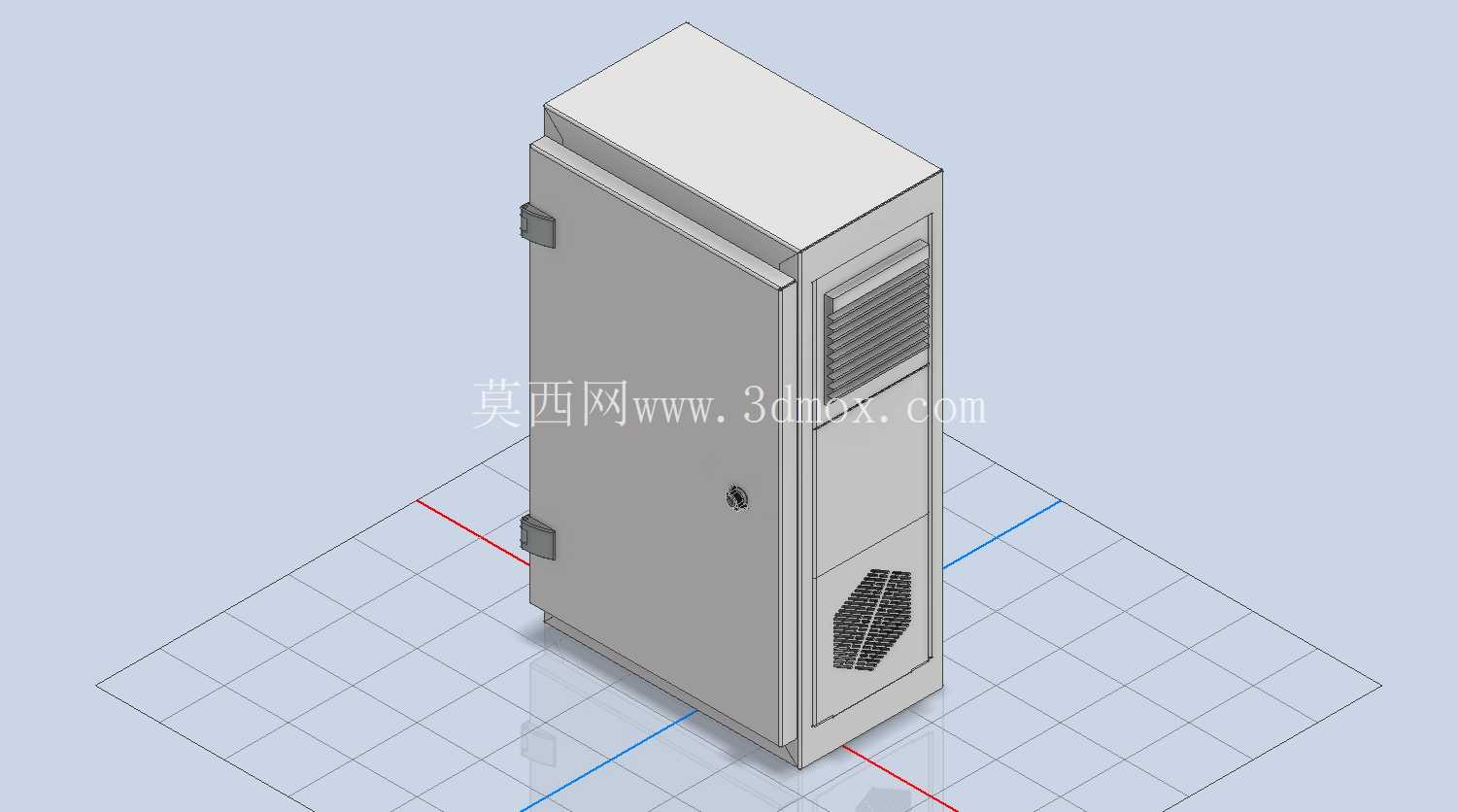

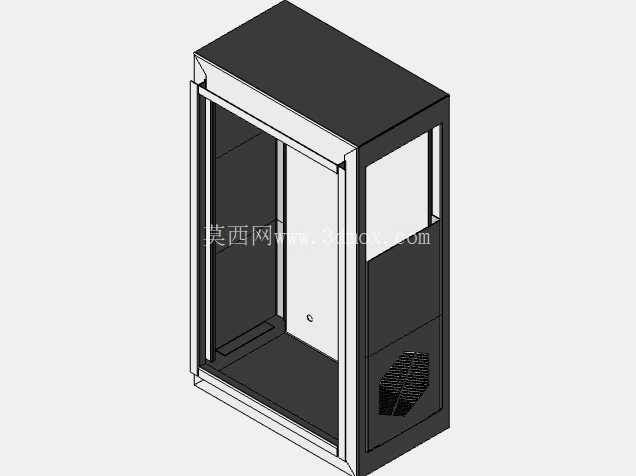

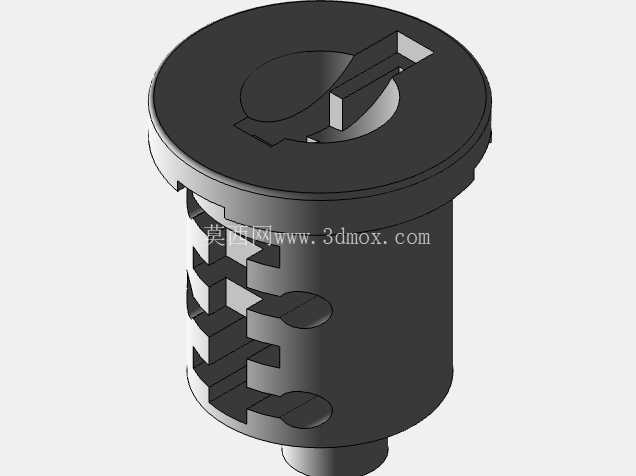

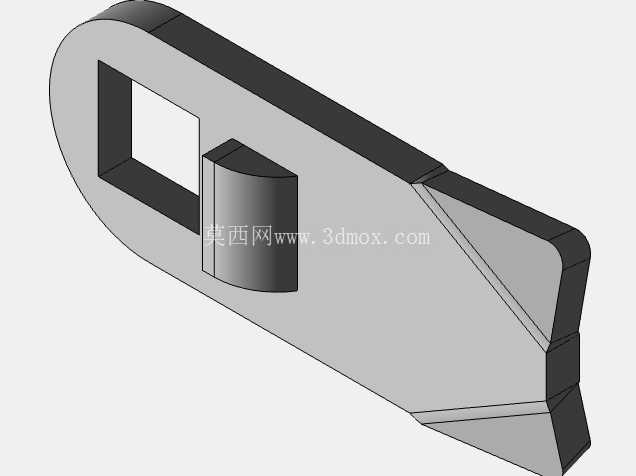

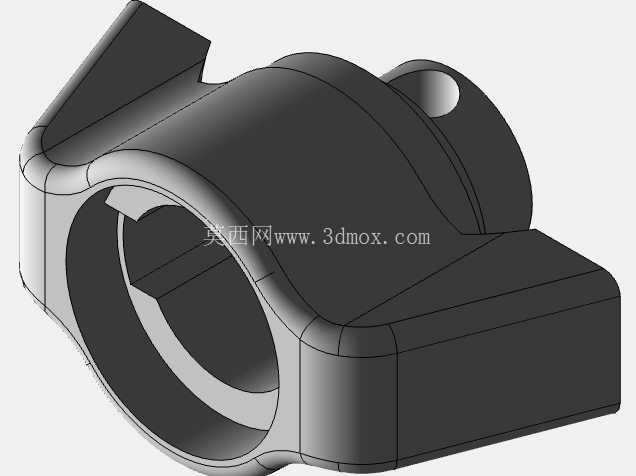

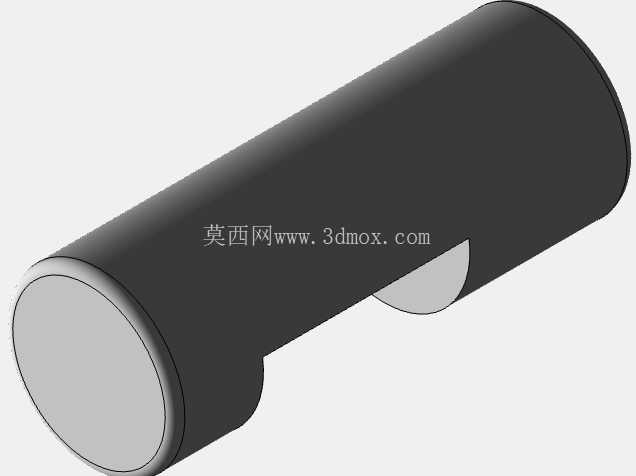

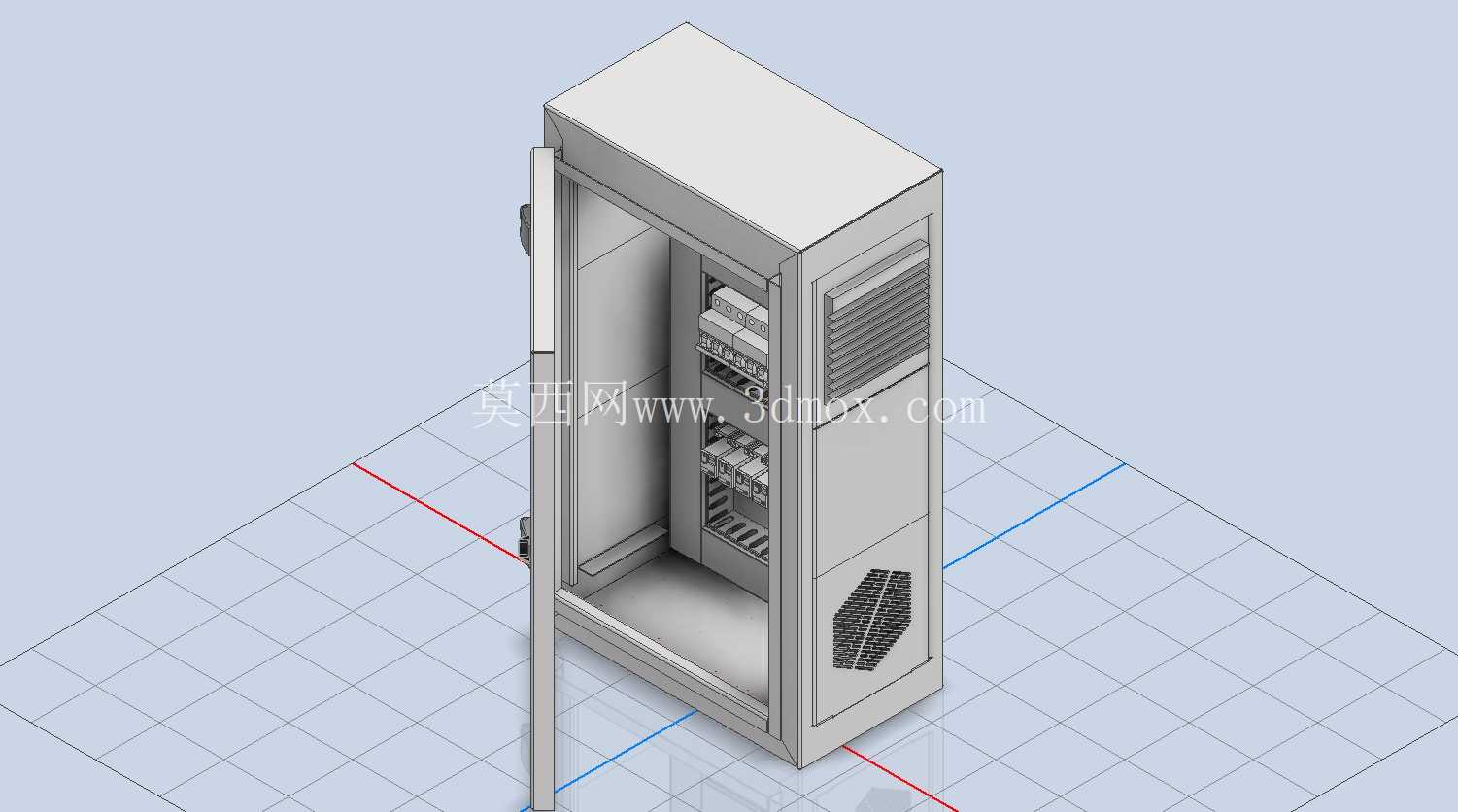

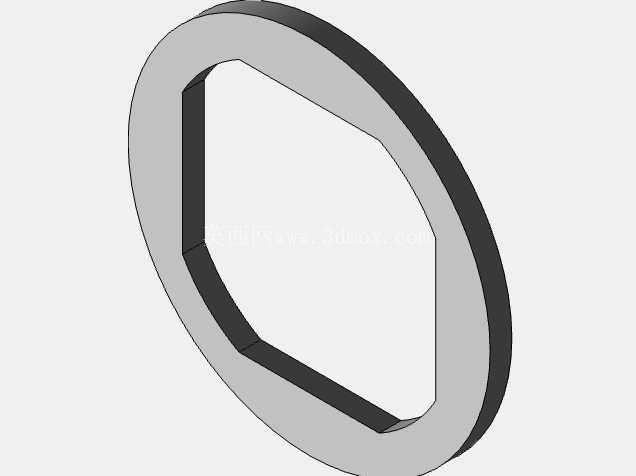

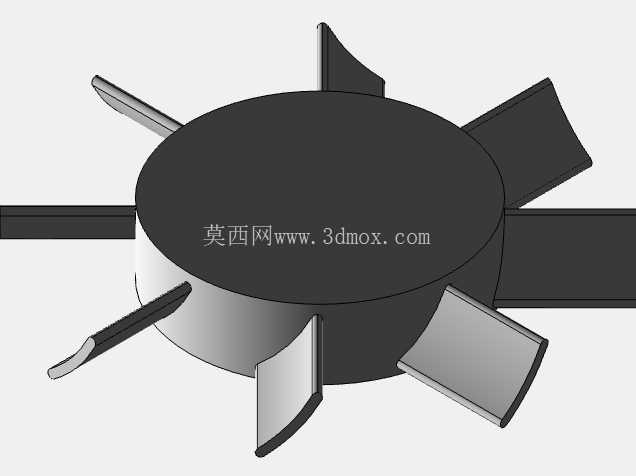

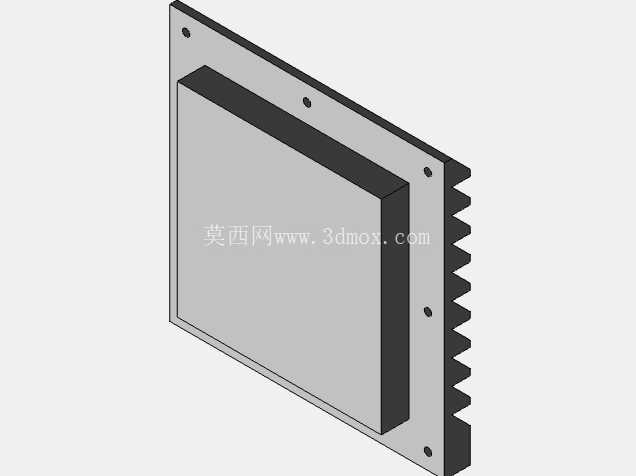

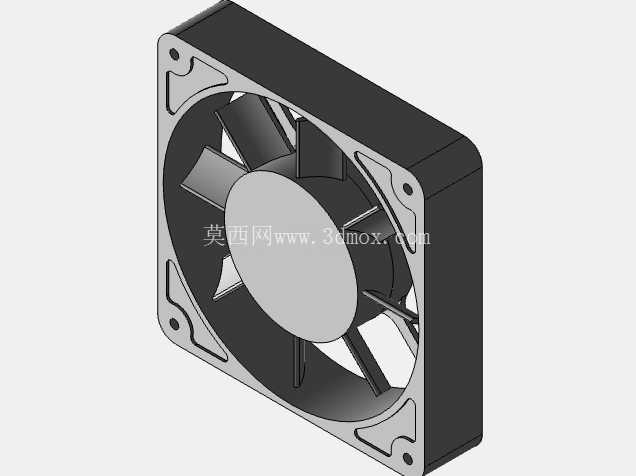

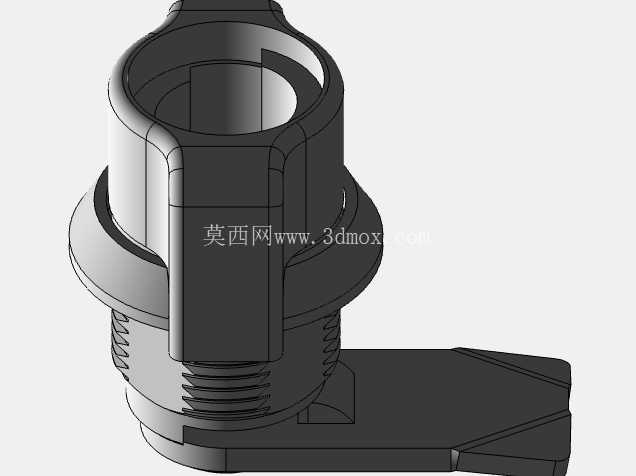

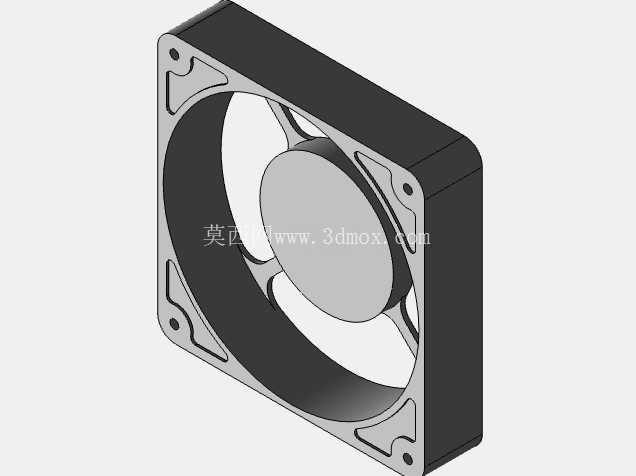

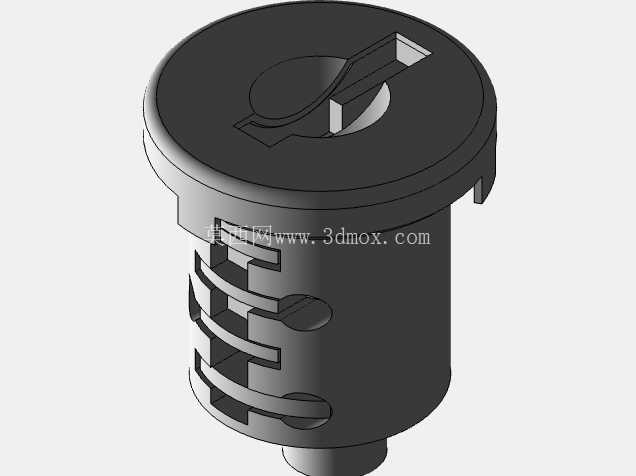

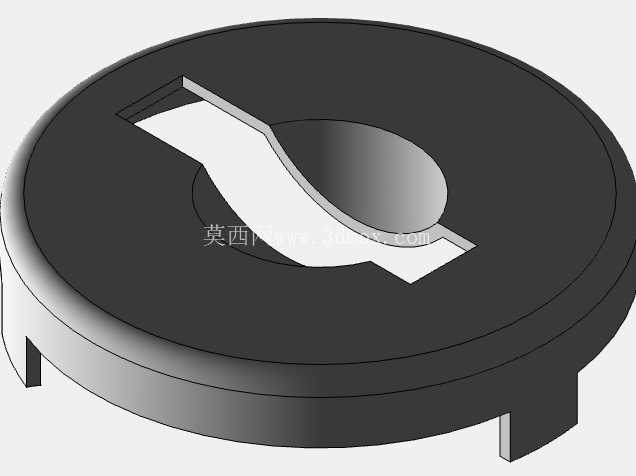

从实际使用的功能特性来看，这款壳体采用单开门侧开结构，门体与柜体主体通过三处隐藏式铰链实现连接，锁具设置在门体开合侧中部位置，日常运维时只需开启单扇门即可完成内部元件的接线、调试与更换操作，无需拆解整体壳体。壳体正面预留了上下两处通风散热区域，上部为横向格栅式进风结构，下部为网状通风口，配合内部元件的自然散热需求形成上下空气对流通道，避免密闭壳体内电气元件长时间工作积热导致的性能衰减，同时格栅与网状结构的开孔尺寸经过控制，能够阻挡大尺寸粉尘、飞虫进入壳体内部，兼顾散热与基础防护需求。

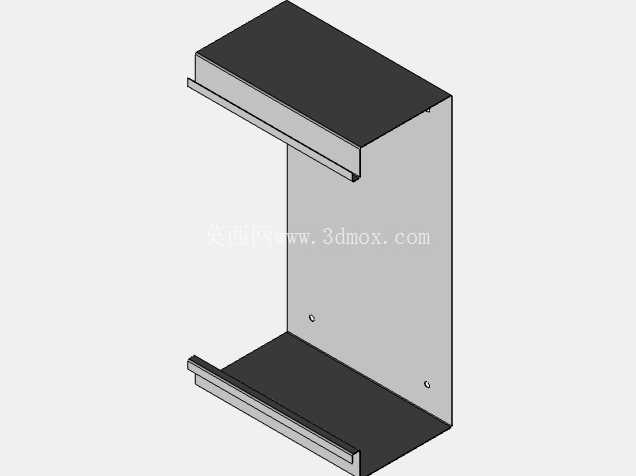

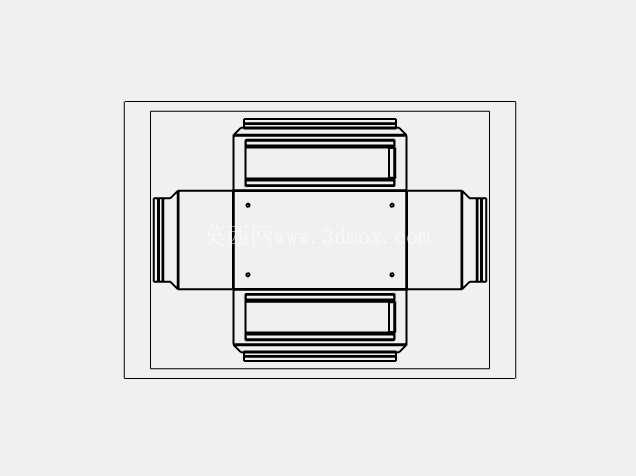

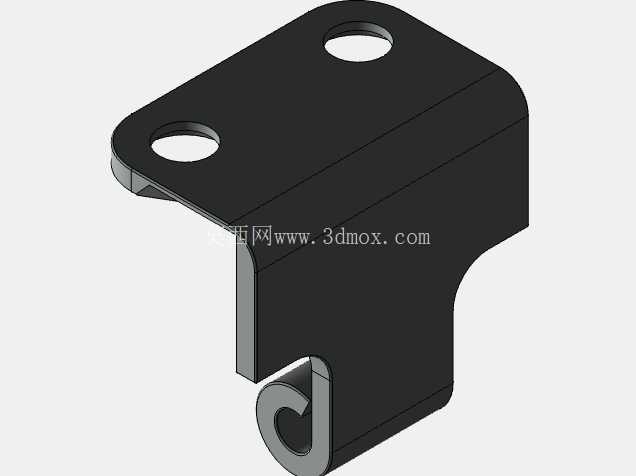

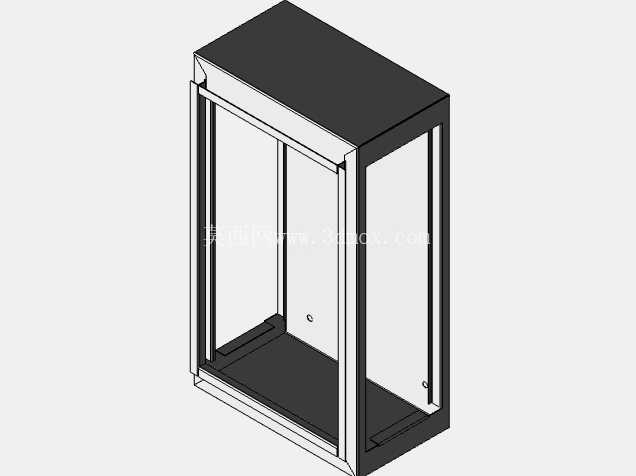

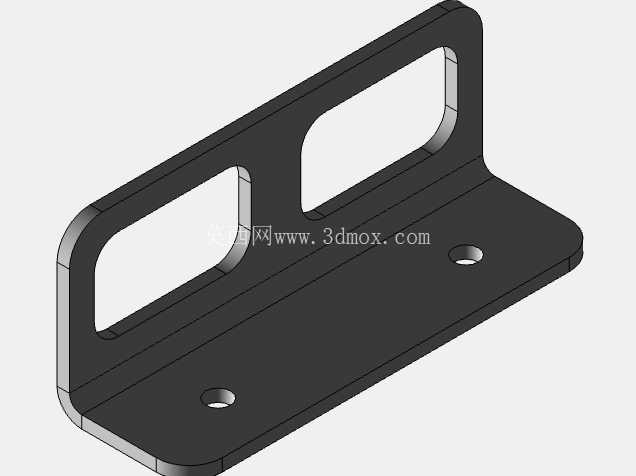

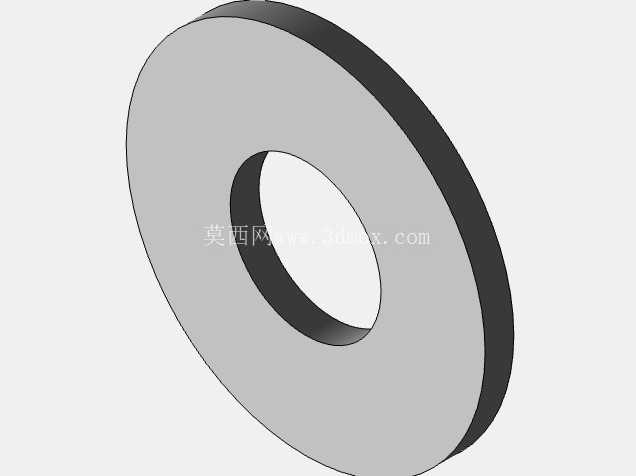

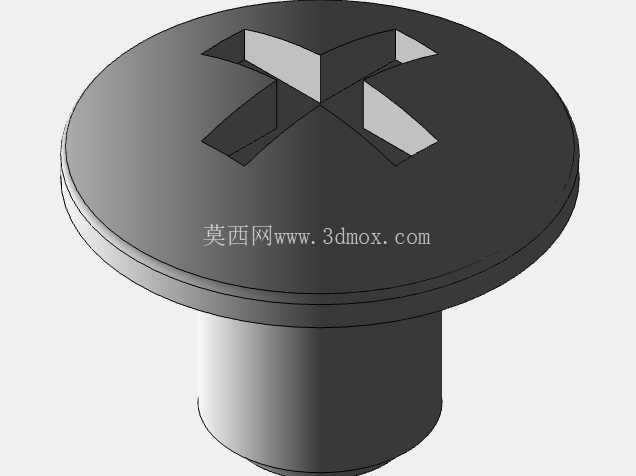

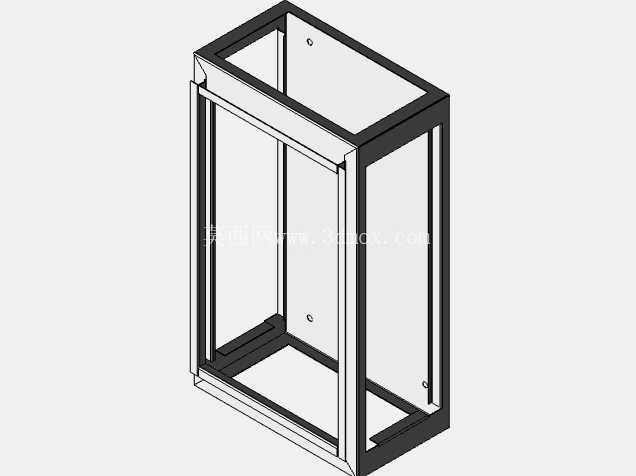

设计过程中优先考虑了壁挂安装的承重与边界适配，整体外形尺寸控制在400×700mm的矩形区间，厚度方向做了窄边化处理，不会过多突出安装墙面，避免占用车间通行空间或是与周边设备产生干涉。柜体背部预留了标准化的壁挂安装挂点，适配常见的墙面膨胀螺栓固定安装方式，安装时无需额外制作转接支架，可直接固定在混凝土墙面、彩钢板立面或是设备配套的安装立柱上。壳体主体采用钣金折弯工艺成型，所有折边位置都做了压边加强处理，避免薄钣金件在运输、安装过程中出现变形，门体与柜体的贴合位置预留了密封胶条安装槽，可根据使用场景的防护等级需求加装密封胶条，提升防潮、防尘能力。

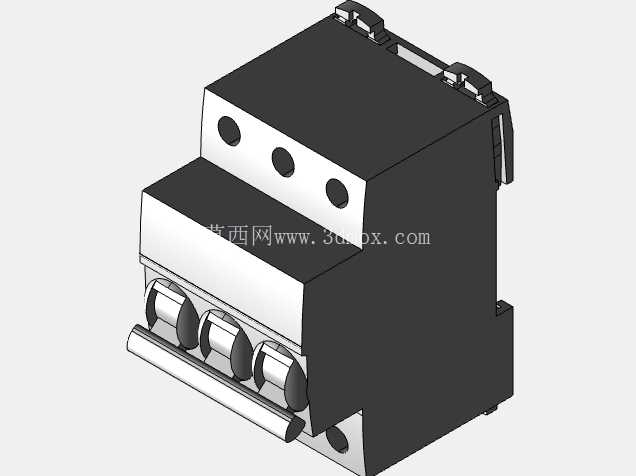

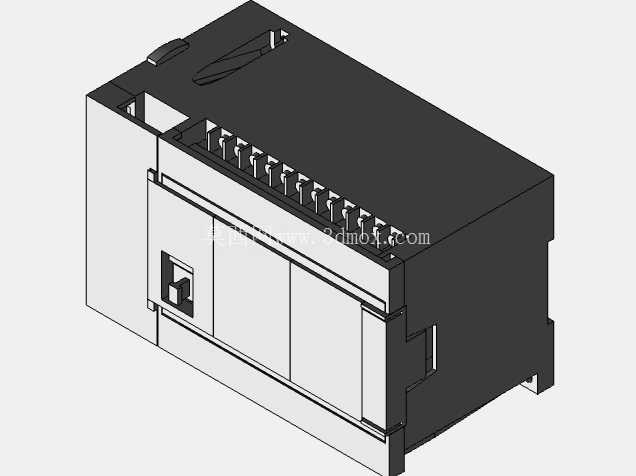

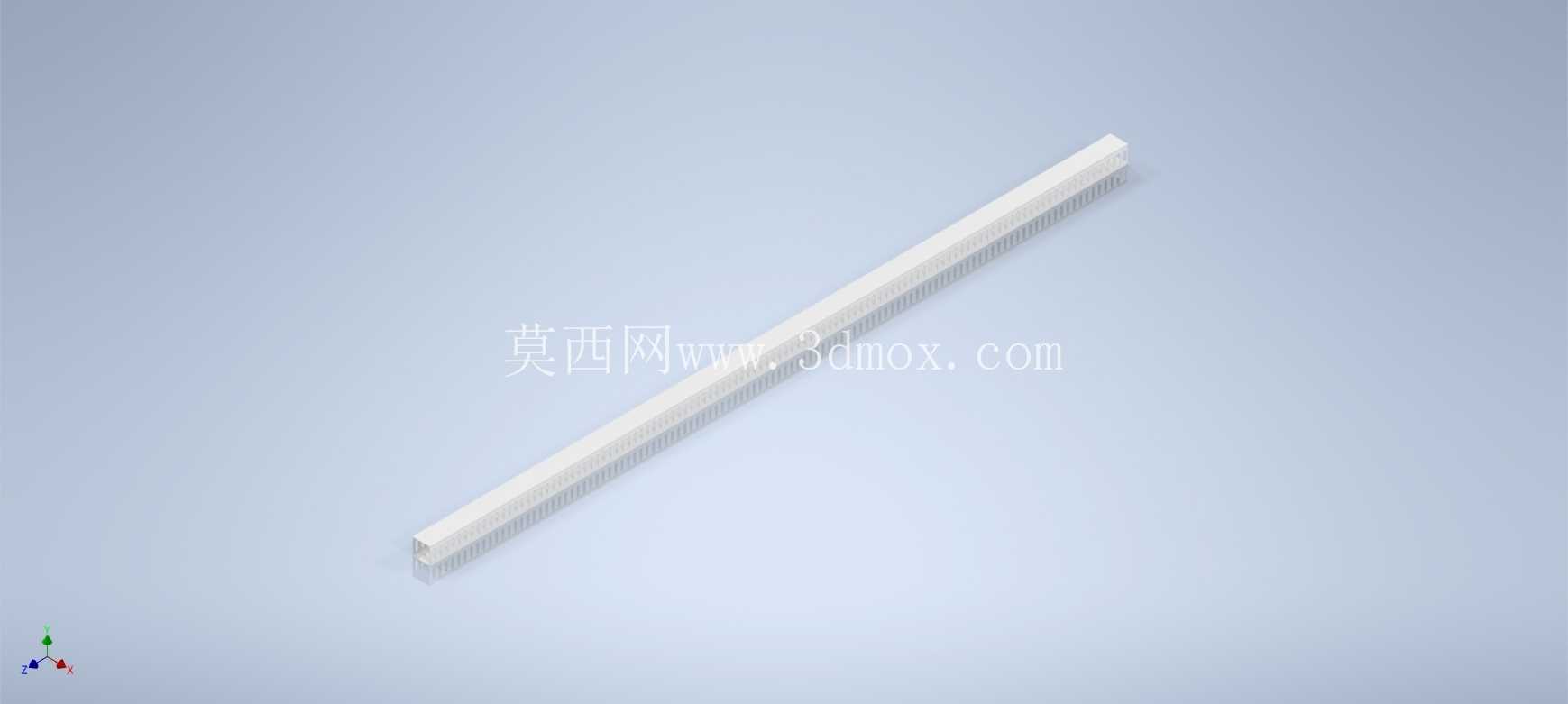

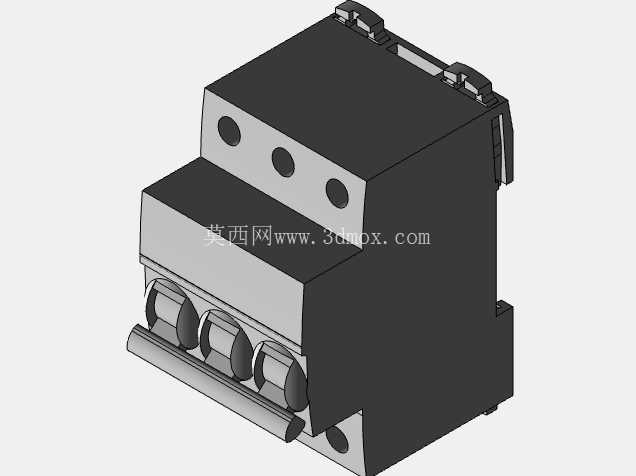

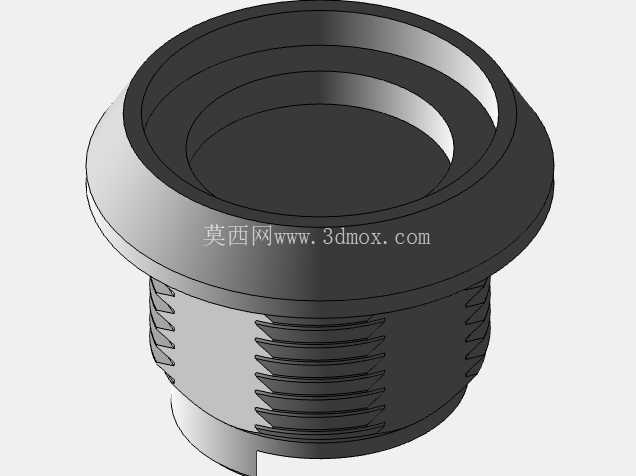

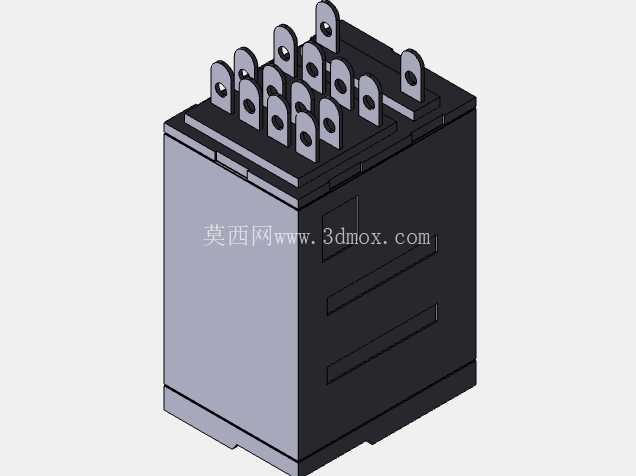

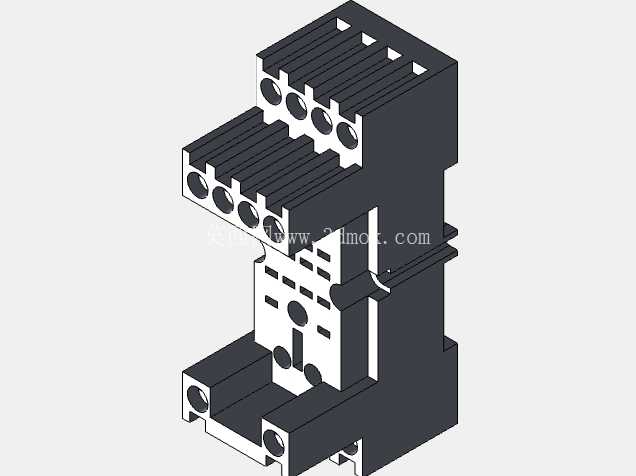

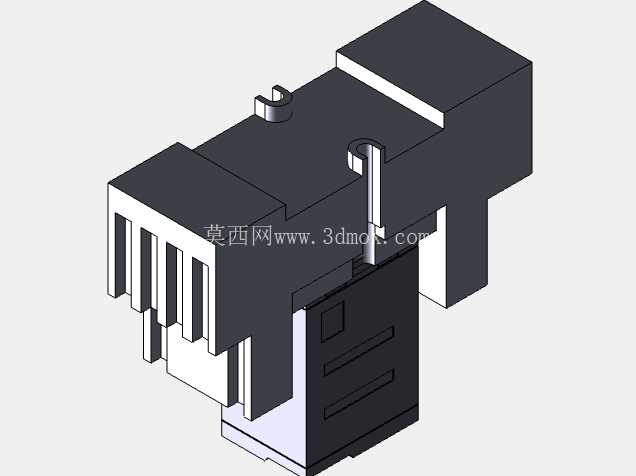

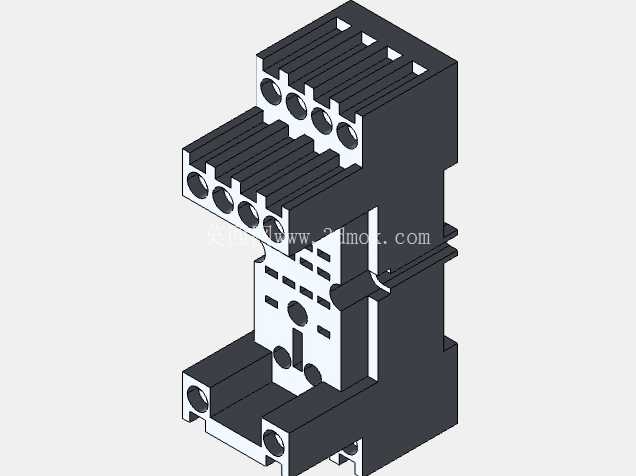

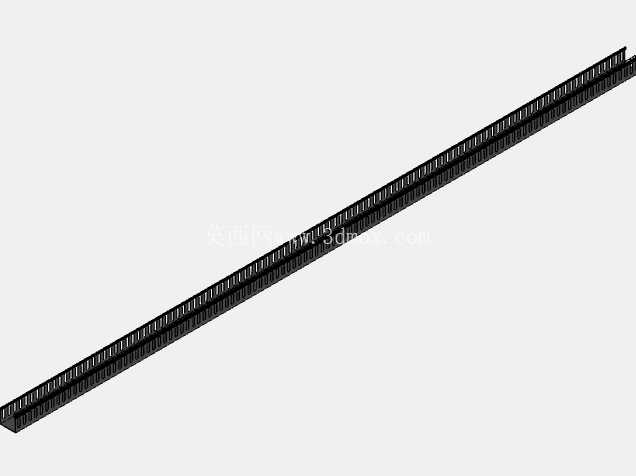

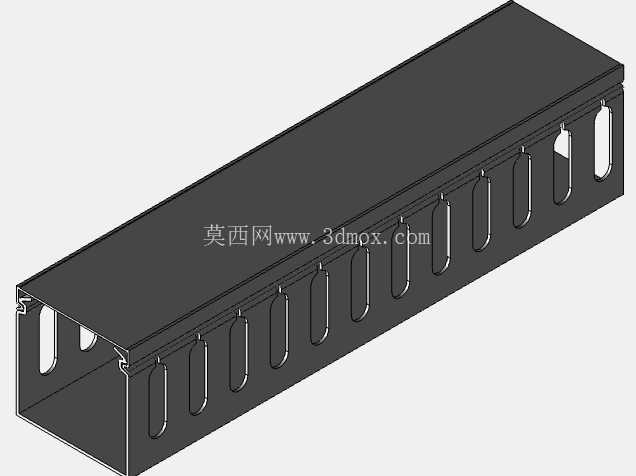

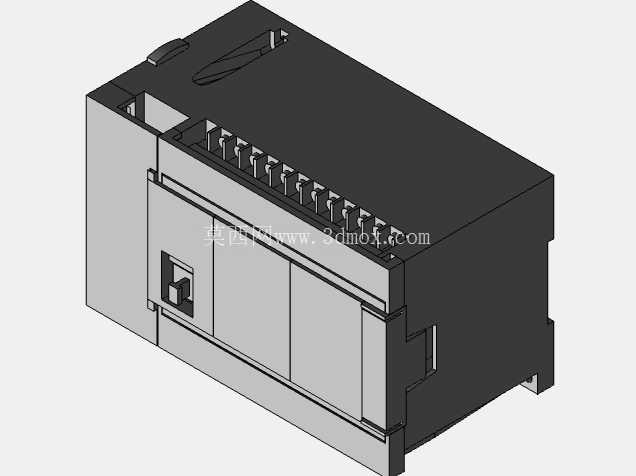

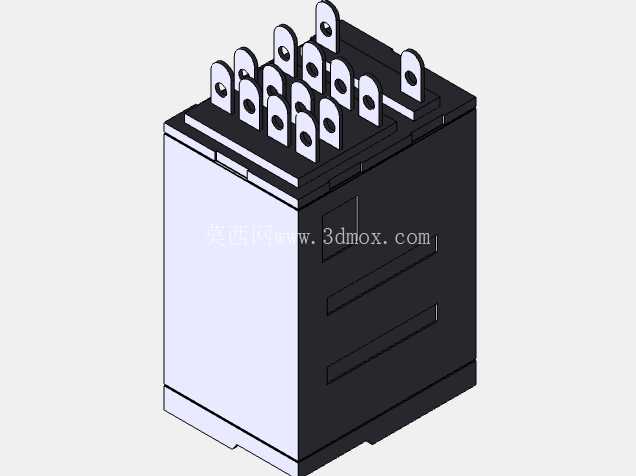

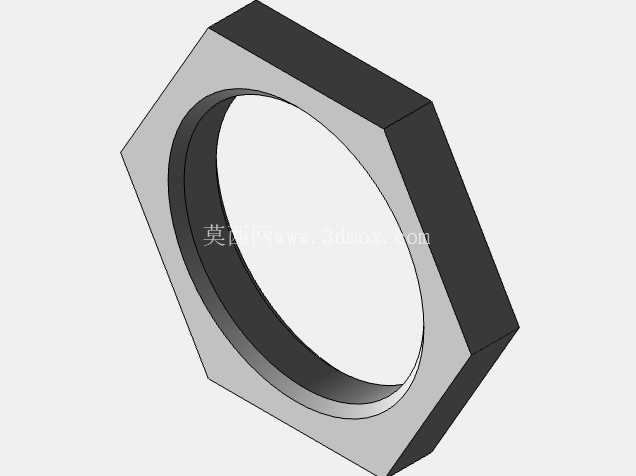

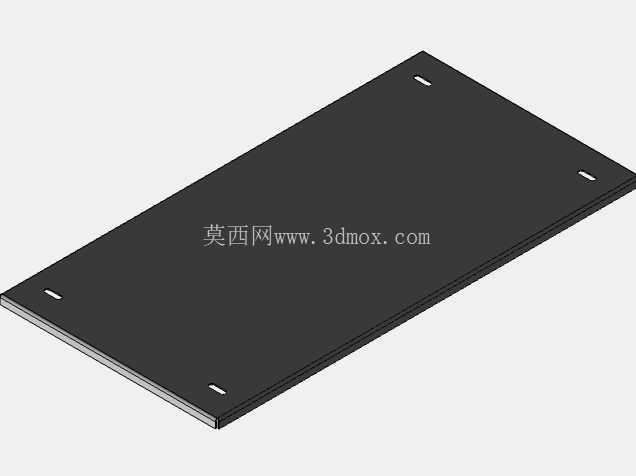

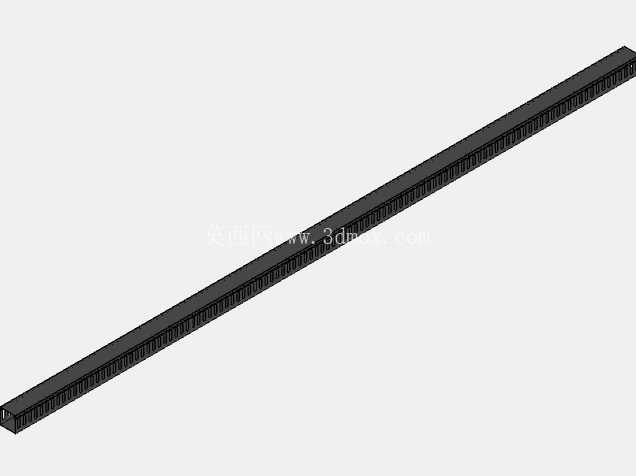

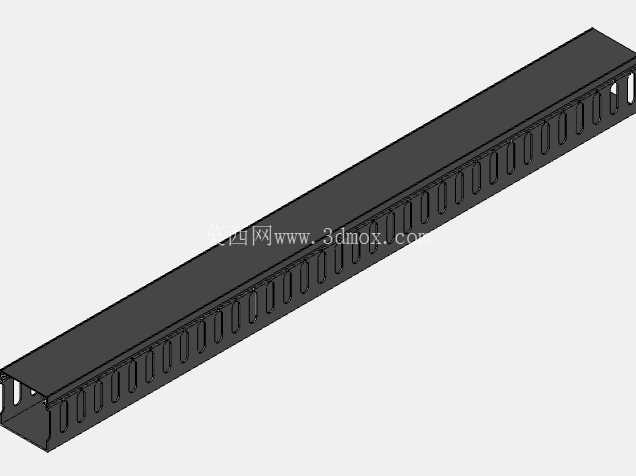

内部结构设计上预留了通用的元件安装导轨位置，可直接卡装标准模数的断路器、继电器、接线端子等常规电气元件，无需额外打孔加工，内部走线空间经过合理排布，在400mm宽度的有限空间内预留了足够的走线弯折半径，避免硬线弯折过程中出现绝缘层破损，同时在壳体下部预留了线缆进出的敲落孔位，施工时可根据实际走线方向选择对应位置开孔，接入动力线缆与信号线缆。面板部分的设计兼顾了实用性与加工便利性，所有外露面都做了平整化处理，没有突出的尖锐棱角，避免安装运维过程中划伤操作人员，门体的开合角度可达到120度以上，完全打开后不会遮挡内部元件的操作空间，方便单人完成接线与元件更换作业。

从现场适配的角度来看，这类紧凑型外壳的尺寸设定刚好覆盖了单机设备控制回路的元件容量需求，既不会因为尺寸过小导致内部元件排布拥挤、散热不良，也不会因为尺寸过大造成墙面空间浪费与材料成本冗余，钣金材质的外壳相比塑料壳体具备更好的抗冲击能力与电磁屏蔽性能，能够在车间复杂的电磁环境下减少外部信号对内部控制元件的干扰，同时金属材质的耐老化性能更优，在工业现场长期使用不会出现材质脆化、变形的问题，适配多粉尘、轻度油污的常规工业环境使用需求。
