力士乐HED8型OH垂直堆叠活塞式电液压力开关

在各类工业液压系统的压力监测与控制环节，这类活塞式电液压力开关是保障系统压力稳定、实现压力阈值触发动作的核心元件，尤其适配需要垂直堆叠安装、节省阀组安装空间的液压站、工程机械液压回路、机床液压系统等场景，可在系统压力达到设定阈值时输出电信号，触发卸荷、报警、泵启停等联锁动作，避免系统超压引发的元件损坏、管路泄漏等故障。

从实际使用场景来看，这类垂直堆叠安装的压力开关，多集成在液压阀组的叠加阀安装面上，无需额外布置独立安装支架，能大幅缩减阀组的整体占用空间，适配安装空间紧凑的设备液压单元，比如小型注塑机液压系统、工程机械上车阀组、机床夹紧回路等场景，都常采用这类叠加式安装的压力检测元件。其核心功能是通过内部活塞感应液压回路的压力变化，当压力达到设定值时，触发内置微动开关输出电信号，实现无电位切换，重复精度可达设定压力的1%，能满足绝大多数工业液压系统的压力控制精度要求，适配HL、HLP、HVLP等常规矿物液压油介质，密封件采用标准丁腈橡胶材质，可在常规工业液压工况温度范围内稳定工作。

从设计思路来看，该款压力开关采用活塞式感应结构，相比膜片式压力开关，能承受更高的系统压力，最高工作压力可达350bar，适配高压液压回路的使用需求。调节端采用带内六角的主轴结构，不带刻度标识但配备保护盖，保护盖可密封，能避免车间内的粉尘、切削液、油污侵入调节机构，防止调节参数被误改动，同时也能提升元件在恶劣工业环境下的防护能力。电气连接端采用符合DIN EN 175301-803标准的K14型连接结构，不带配套连接器，用户可根据自身布线需求选配对应规格的连接器，适配不同设备的电气接线规范。

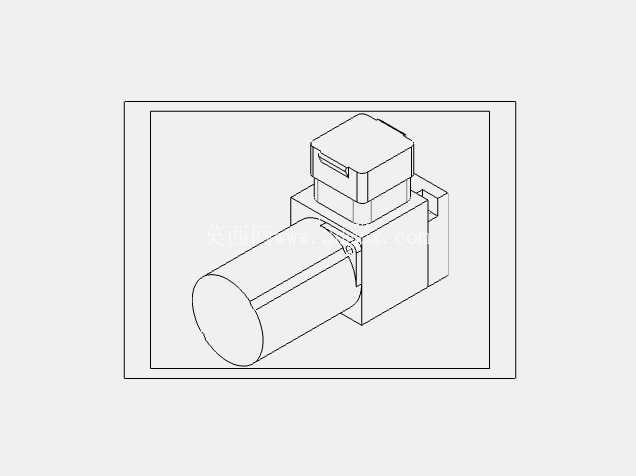

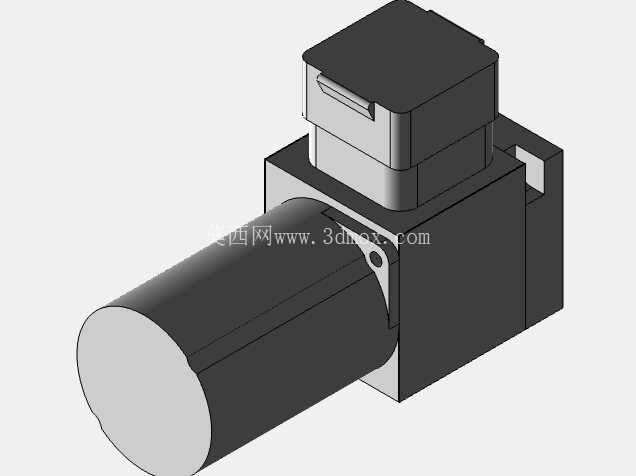

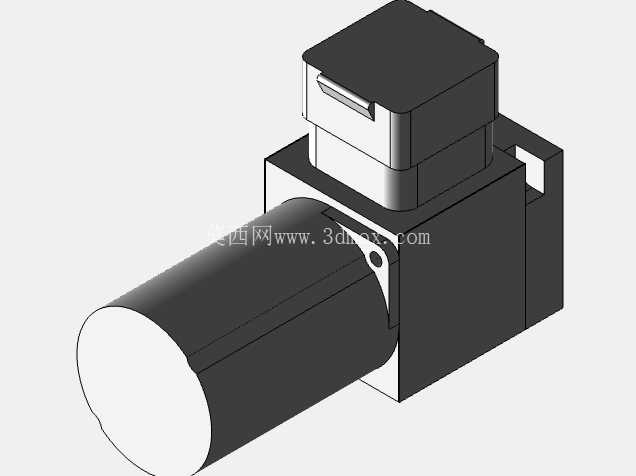

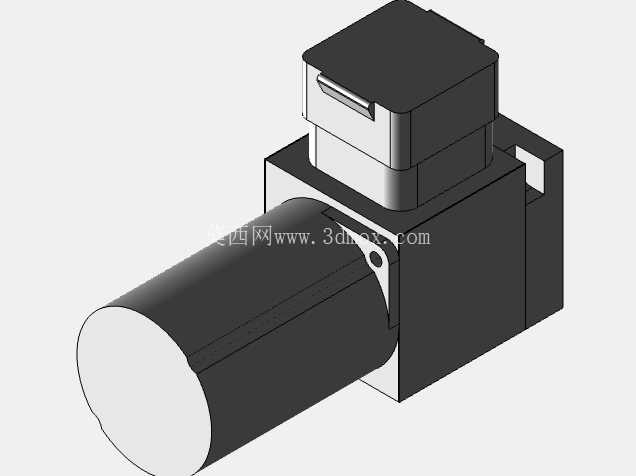

安装边界方面，该款压力开关采用符合ISO 16873标准的OH型垂直堆叠法兰连接结构，属于2X组件系列，同系列20至29规格的安装尺寸完全一致，用户在同系列不同压力等级的产品间替换时，无需重新设计阀组安装面、无需调整管路布局，可直接替换安装，大幅降低设备改型、备件替换的设计与施工成本。本次涉及的100bar压力等级版本，设定压力调节范围覆盖100bar以内，可根据系统实际需求调整触发压力值，仅适配对应压力等级的垂直堆叠安装位，不可超压使用。外形结构上，主体分为压力感应阀体部分、电气接线腔部分两个核心模块，感应阀体部分为圆柱形活塞腔结构，直接对接液压油路，电气接线腔为方形结构，布置在阀体上方，接线方向可根据安装需求调整，方便现场布线操作，整体结构紧凑，无突出的易磕碰结构，能适应阀组密集布置的安装环境。

在实际选型应用中，这类垂直堆叠式压力开关不需要额外的油路过渡块，直接叠加在换向阀、溢流阀等叠加阀的安装面之间，油路通过阀块内部流道连通，减少了外部管路连接点，也就降低了管路泄漏的风险，同时简化了阀组的装配工序，提升液压系统的集成度。其微动开关输出为无源触点信号，可直接接入设备的PLC输入模块或者继电器控制回路，不需要额外的信号转换模块，接线简单可靠，适合工业现场的复杂电磁环境使用，不会因为常规的工业电磁干扰出现误触发的情况。在日常维护中，只需要定期检查密封件是否老化、压力触发值是否偏移即可，由于结构简单，运动部件只有感应活塞，故障率极低，使用寿命长，能满足工业设备长期连续运行的要求。
