博世力士乐HVBD系列单杆拉杆气缸结构

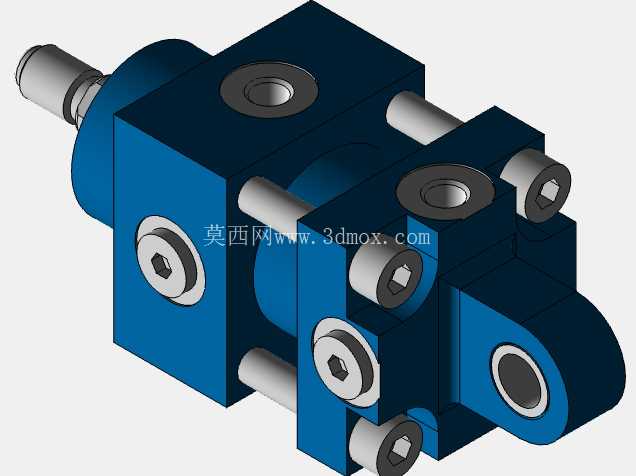

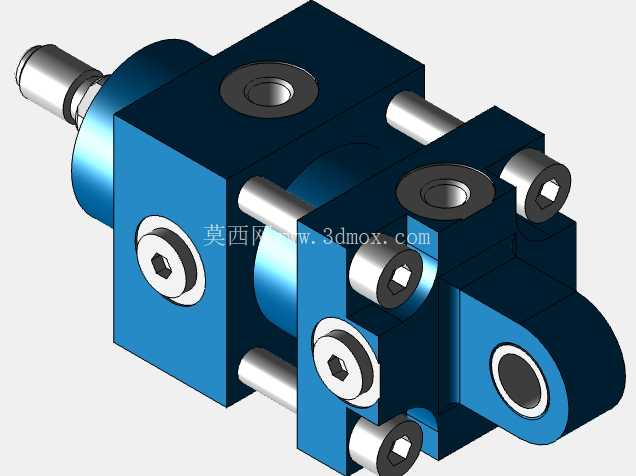

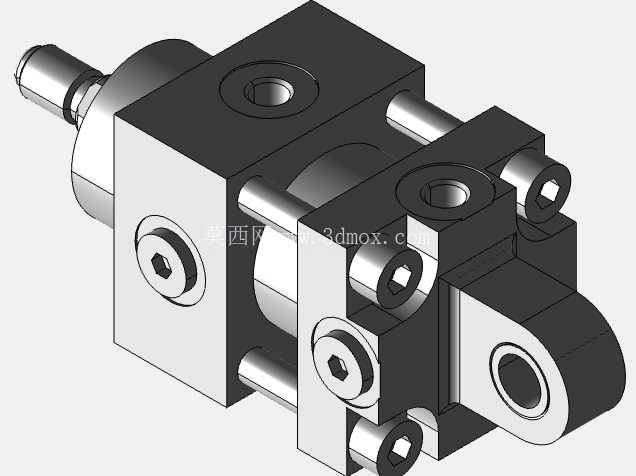

这款带位置检测功能的紧凑型单杆气缸，多用于汽车冲压生产线的模具工位定位、工装夹具的精准锁紧环节，也可适配自动化装配线的短行程往复驱动场景，在需要毫米级行程控制的工位上，能配合位置传感器输出活塞杆到位信号，实现整线动作的逻辑联锁，避免工位动作冲突引发的设备碰撞或工件报废。从结构设计来看，这款气缸采用方形缸体集成阀岛安装位的布局，缸体侧面预留的标准油口可直接适配管路连接，无需额外加装过渡阀块，能大幅压缩气动回路的安装空间，缸盖与底座处预留的2到3个管路连接位，可根据实际工位的管路走向选择接油方向，适配不同排布密度的设备安装场景。活塞杆端采用标准外螺纹连接结构，可直接配套常用的浮动接头、连接叉等标准附件，无需二次加工活塞杆端结构，降低现场安装的改制成本。缸体上集成的传感器安装槽，可直接卡装标准磁性开关，无需额外制作传感器安装支架，位置检测点可根据实际行程需求沿槽体调整，适配不同行程下的到位检测需求。尺寸边界上，这款气缸活塞直径32毫米，活塞杆直径18毫米，额定行程5毫米，整体方形缸体的安装孔位符合CNOMO标准安装尺寸，可直接替换同规格的标准拉杆气缸，无需更改设备上的安装板开孔尺寸，降低设备改造的工作量。缸体采用高强度铝合金硬质阳极氧化处理，表面硬度足够应对冲压车间的金属粉尘、切削液飞溅工况，活塞杆表面镀硬铬处理，耐磨性能可满足高频次往复动作的使用需求，端位采用无缓冲设计，适配短行程下的快速到位动作，避免缓冲结构带来的动作延迟，满足高速冲压工位的节拍要求。在实际选型应用中，这类短行程带位置检测的气缸，多用于冲压模具内的工件顶出到位检测、夹具的夹紧确认工位，相比普通气缸，其集成的传感器安装结构能避免外置传感器在冲压震动环境下出现位置偏移，保证检测信号的稳定性，方形缸体的抗扭转性能优于圆形缸体，在承受侧向负载时能更好的保护活塞杆密封件，延长气缸的使用寿命。设计建模过程中，需重点保证缸体安装孔位的位置度公差，以及活塞杆与缸体内孔的同轴度要求，避免安装后出现活塞杆卡滞、密封件偏磨导致的漏气问题，各连接螺栓的预紧力需符合标准要求，避免高压供气状态下出现缸体结合面漏气。油口的螺纹规格采用标准公制细牙螺纹，可直接适配标准气动管接头，密封面采用平面密封结构，相比锥螺纹密封更易控制安装扭矩，避免螺纹过紧导致的缸体螺纹孔开裂问题。这款气缸的整体结构紧凑，在有限的安装空间内集成了驱动、位置检测、多方向管路连接的功能，非常适合安装空间受限、动作节拍快、需要位置反馈的工业自动化工位，在汽车焊装夹具、冲压模具、自动化检测设备上都有广泛的适配场景，建模时还原的各安装位尺寸、密封槽结构、传感器安装槽尺寸，都可直接用于设备设计时的干涉检查、安装板开孔设计，以及配套附件的选型匹配，避免选型阶段出现尺寸不匹配导致的安装返工问题。
