力士乐HED8型活塞式电液压力开关结构

这款活塞式电液压力开关，是液压系统中实现压力阈值检测与电信号转换的核心控制元件，在各类需要压力联锁保护、工况切换的液压回路中应用广泛。从实际工程场景来看，这类元件常部署在冲压设备的液压保护回路、工程机械的负载敏感系统、机床液压站的压力监控支路中，当系统压力达到设定阈值时，内部微动开关触发，输出电信号传递给PLC或继电器回路，实现泵组启停、阀组换向、过载报警等动作，避免系统超压引发的管路爆裂、执行元件过载损坏等故障。

从结构设计逻辑来看，这款元件采用活塞式感应结构，相比膜片式压力开关，它能承受更高的系统压力，适配最高630bar的工作压力区间，压力设置范围覆盖40bar至630bar，可覆盖绝大多数中高压液压系统的监控需求。垂直堆叠的OH安装组件，是为了适配标准化的液压阀块安装接口，无需额外设计过渡安装板，可直接叠加在标准6通径或10通径阀组的安装面上，大幅减少管路连接点，降低系统泄漏风险。主体结构分为压力感应腔、活塞传动组件、微动开关触发机构、电气连接腔四个部分，压力油从底部法兰接口进入感应腔后，作用在活塞端面上，克服内部弹簧预紧力推动活塞轴向位移，当位移量达到触发阈值时，活塞端部的顶杆触发行程开关内部触点，实现电信号的通断切换。

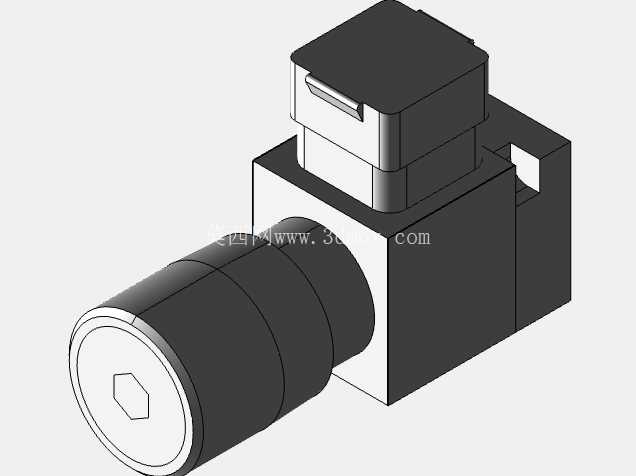

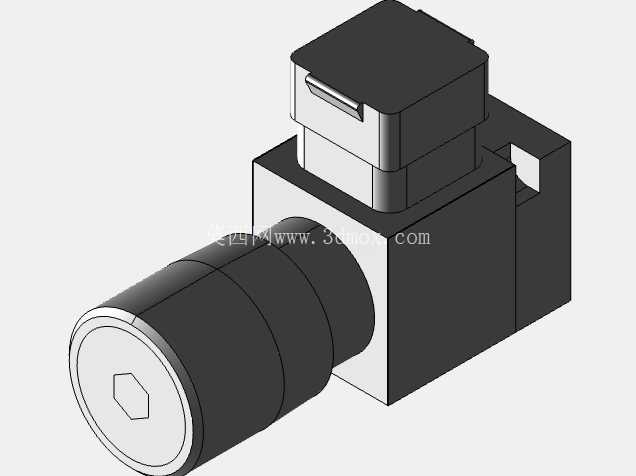

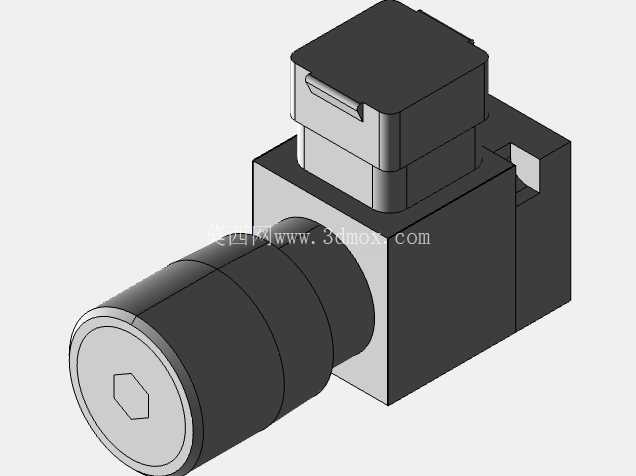

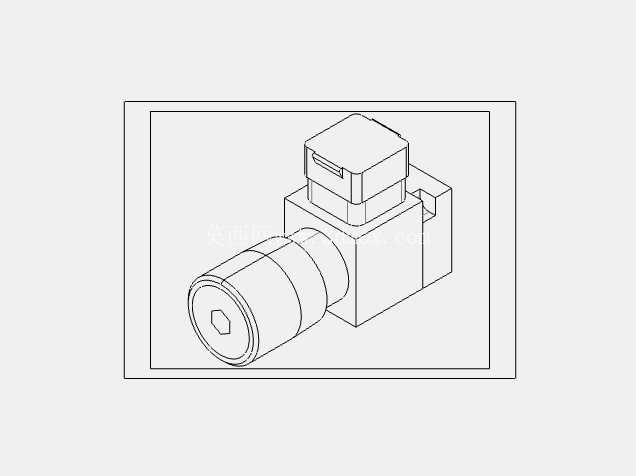

外形与安装边界上，这款元件整体采用方块式主体加圆柱形压力感应端的布局，主体上部的电气连接腔采用方形防护结构，预留标准连接器接口，符合DIN EN 175301-803标准的连接器可直接插接，无需额外接线端子排，电气防护等级可满足工业车间的常规油污、粉尘环境使用要求。底部安装法兰符合OH垂直堆叠组件的标准安装尺寸，安装孔位与阀块接口的同轴度公差控制在0.1mm以内，保证活塞运动时不会出现偏磨卡滞。侧面的带刻度旋转旋钮，用于现场调整压力触发阈值，旋钮带有锁紧结构，调整完成后可锁定阈值，避免设备运行过程中因振动导致设定值偏移。

密封设计上，元件采用标准NBR密封件，可适配常规矿物液压油、润滑油等介质，密封件的沟槽尺寸按照液压气动密封的标准公差设计，保证在-20℃至80℃的工作温度区间内，不会出现密封失效泄漏的问题。触发机构采用微动开关设计，电信号切换的重复精度可控制在设定压力的1%以内，对于需要精准压力控制的回路，比如压机的保压压力监控、夹紧回路的压力确认，这个精度等级完全可以满足工况要求。在实际选型建模时，需要重点关注安装面的平面度要求，阀块安装面的平面度需要达到0.02mm/100mm，表面粗糙度不高于Ra1.6，否则叠加安装后容易出现密封面渗漏；同时要预留电气连接器的插拔空间，元件上部至少保留30mm的操作空间，方便后期维护时拆装连接器。另外，这款元件的1X系列属于当前主流的标准化组件系列，安装尺寸与同系列2X组件完全兼容，在旧设备改造替换时，无需修改阀块设计即可直接安装替换，大幅降低改造的设计与加工成本。在液压系统三维布管时，要注意元件的圆柱形感应端不要与周边管路、阀件发生干涉，尤其是靠近油缸管路、硬管折弯段的位置，要预留至少10mm的安全间隙，避免设备运行时的振动导致元件与周边部件碰撞损坏。
