力士乐HED8型活塞式电液压力开关结构

在工业液压系统的压力监测与控制回路中，这类活塞式电液压力开关是保障系统压力稳定、触发联锁保护的核心检测元件，常见于冶金设备液压站、工程机械液压系统、机床液压夹紧回路、风电液压制动单元等场景，承担着压力阈值触发、系统过载保护、工况状态反馈的关键作用，其动作可靠性直接决定整套液压系统的运行安全。

从实际功能来看，该款压力开关采用活塞式感压结构，相比膜片式压力开关，其耐受压力冲击的能力更强，适配矿物油及常规液压油介质，可在系统压力达到预设阈值时输出电信号，联动控制电磁阀启停、泵组卸荷或者报警回路触发。本次呈现的型号为OH垂直堆叠安装形式，额定工作压力可达350bar，最高承压上限为630bar，适配高压液压系统的使用需求，自带带刻度的压力调节机构与防护盖，既方便现场调试人员精准设定动作压力值，也能避免日常运行中调节机构被误碰导致参数偏移，密封件采用符合NBR标准的配置，可适配绝大多数常规工业液压系统的介质工况。

从设计思路层面拆解，这款压力开关的结构布局充分考虑了液压系统的集成安装需求，主体分为感压活塞腔、微动开关触发腔、电气接线腔三个独立模块，感压腔直接与液压油路连通，液压油作用在活塞端面上克服弹簧预紧力推动活塞位移，当位移达到设定行程时触发内部微动开关输出电信号，压力调节通过改变弹簧预压缩量实现，刻度标识直接对应动作压力值，调试时无需额外接压力表即可完成初步参数设定。垂直堆叠的安装形式可直接适配ISO 16873标准的OH法兰连接接口，无需额外设计过渡安装板，能够直接叠加在液压阀组的预留安装面上，减少管路连接的泄漏点，同时缩小阀组整体占用空间。

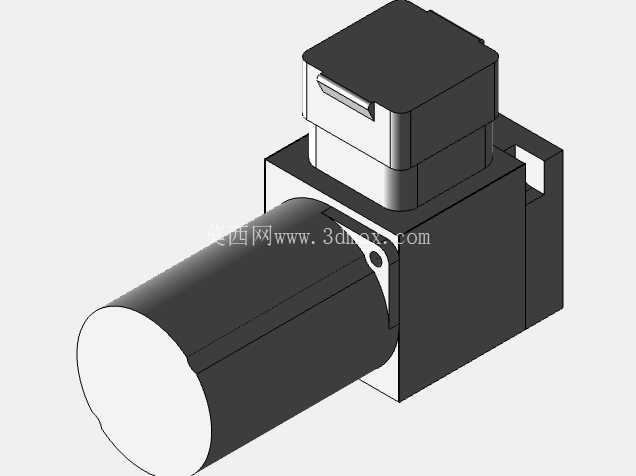

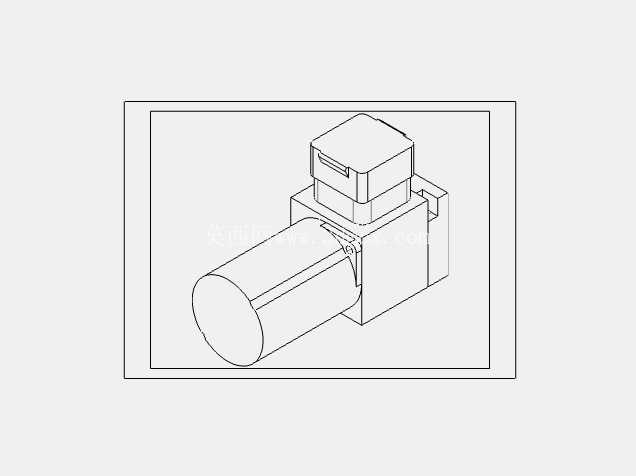

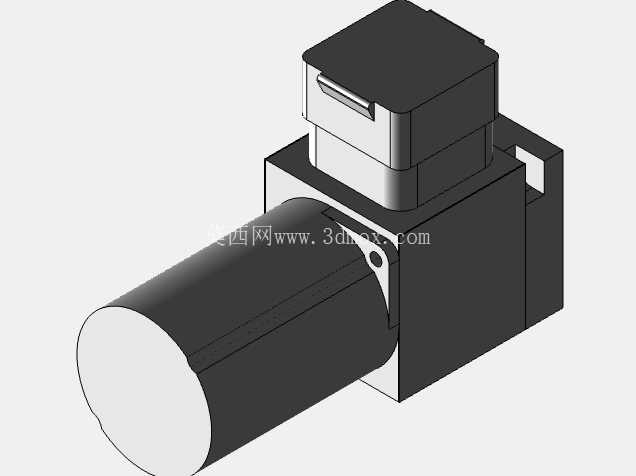

关于安装边界与外形尺寸，该款压力开关整体为方块形主体搭配圆柱形感压端的结构，安装时需保证感压轴线与阀组安装面垂直，安装面的平面度需达到液压阀安装的通用要求，避免密封面渗漏；接线腔位于主体侧方，预留的接线空间需满足线缆弯曲半径要求，周边需预留至少20mm的操作空间用于接线与压力调节操作，安装时不能与周边阀件、管路产生干涉。其活塞感压端的密封结构设计考虑了高压工况下的往复运动磨损，配合导向环结构降低活塞卡滞风险，在系统存在压力脉动的工况下，内部结构自带阻尼缓冲设计，可减少压力波动导致的开关误触发问题，延长元件使用寿命。

在三维建模过程中，需要重点还原的结构细节包括：活塞与腔体的配合间隙、调节刻度的标识位置、安装法兰的孔位尺寸、密封槽的尺寸公差，这些细节直接影响后续做阀组集成设计时的干涉检查、安装模拟的准确性，尤其是安装法兰的定位销孔、螺栓孔位置需要严格对应标准接口尺寸，否则会出现模型装配时无法对齐的问题。对于结构设计从业者而言，这类标准液压元件的三维模型可直接导入液压站阀块设计中，用于验证阀组布局的合理性，检查元件之间的安装间隙，提前规避现场装配时出现的干涉问题；对于设备选型人员来说，可通过模型直观确认元件的安装形式、占用空间，匹配系统的压力参数需求，无需反复核对二维样本的尺寸参数，提升选型与设计的效率。
