力士乐HED8型活塞式电液压力开关结构

在液压系统的压力闭环控制回路里，这类活塞式电液压力开关属于核心的压力检测与信号触发元件，常见于冶金设备液压站、工程机械液压系统、机床夹紧回路、重型装备的安全联锁回路中，承担着压力阈值触发、系统过载保护、动作顺序联锁的关键作用，一旦选型或安装匹配不到位，很容易出现压力误触发、信号反馈滞后，甚至引发液压回路超压损坏密封件、执行机构误动作的工程问题。

从实际功能来看，这款OH垂直堆叠安装形式的HED8系列压力开关，依靠内部活塞感应液压回路的压力变化，当系统压力达到设定阈值时，活塞位移触发电信号触点动作，向控制系统传递通断信号，既可以用来控制液压泵的卸荷启停，也能作为系统压力超限的报警触发点，还能配合叠加阀组实现多回路的顺序动作控制。相比膜片式压力开关，活塞式结构的抗压力冲击能力更强，能够适应液压系统中常见的压力脉动工况，在高压工况下的长期工作稳定性更有保障，适配最高630bar的系统压力等级，常规设定压力覆盖50bar等常用区间，完全能满足绝大多数中高压液压系统的检测需求。

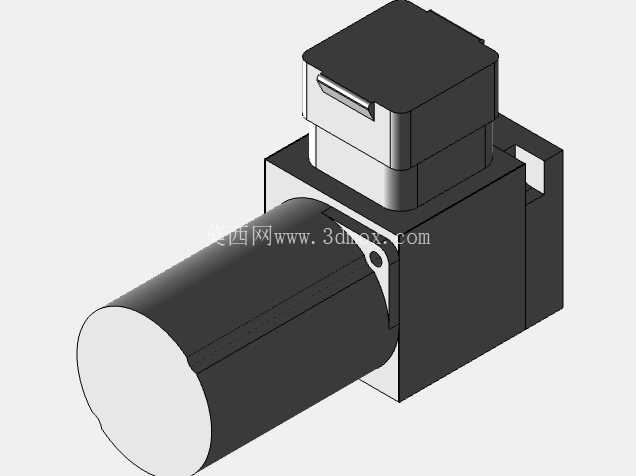

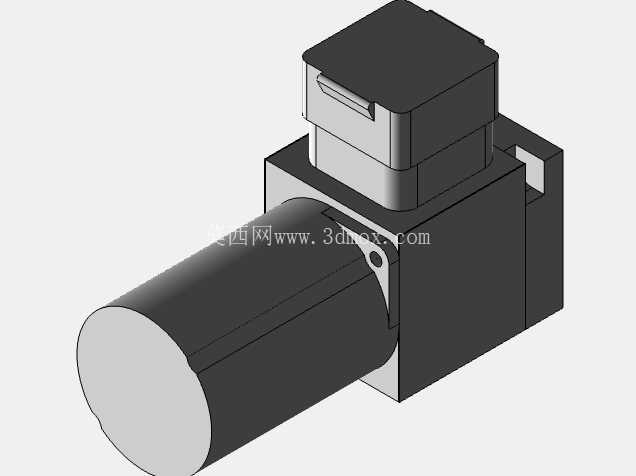

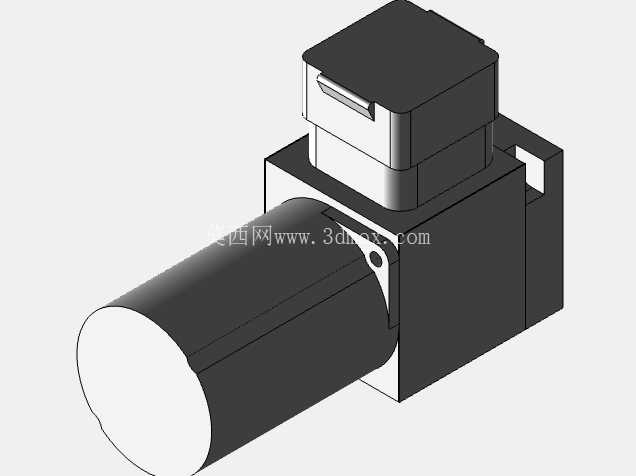

设计层面上，这款产品采用OH型法兰连接结构，完全遵循ISO16873叠加阀安装标准，不需要额外设计安装转接板，可以直接垂直堆叠在6通径或10通径叠加阀组的上方，和溢流阀、节流阀、单向阀等叠加元件共用安装螺栓，极大压缩了阀组的整体安装空间，减少了管路连接的泄漏点。主体结构分为压力检测腔、活塞传动腔、电触点舱三个部分：下部的圆柱形腔体是压力油引入端，直接和阀组的压力油道连通，油液作用在活塞端面上克服弹簧预紧力产生位移；中部的方形阀体是活塞运动的导向腔体，内部设计有精密的活塞导向面，保证活塞运动过程中无卡滞，同时设置了密封结构隔绝压力油与上部电气舱，避免油液侵入触点部分造成接触不良；上部的方形电气舱用来安装微动开关组件，带刻度的调节端可以直观调整弹簧预紧力，也就是压力触发的阈值，外部的保护盖能够阻挡车间内的切削液、粉尘侵入电气连接部分，适配工业现场的复杂工况。电气连接部分采用标准DIN EN175301-803连接器，也就是行业内通用的K14不带配套连接器的接口形式，现场接线时可以直接选用标准的液压阀连接器，不需要单独定制接插件，大幅降低了现场布线的配件成本与接线难度。

从安装边界来看，垂直堆叠的安装形式要求阀组设计时预留足够的上部空间，电气舱侧面的连接器插拔需要预留至少30mm的操作空间，方便后期检修时拆装接线；下部圆柱形压力引入端的轴线和阀组安装面垂直，安装时要保证叠加面的密封圈完全落入密封槽内，螺栓按照对角顺序拧紧，避免因安装偏斜导致活塞卡滞、压力检测不准。选型时需要注意，垂直堆叠组件的2X系列和20至29系列安装尺寸完全一致，不同压力等级的产品仅内部弹簧刚度与活塞承压面积有区别，安装接口完全通用，后期维护更换时不需要改动阀组的安装孔位，只需要根据实际系统的工作压力范围选择对应压力等级的型号即可。比如带刻度与保护盖的AS主轴配置型号，调整压力时可以直接通过上部的刻度盘直观读取设定压力值，不需要外接压力表反复校准，在现场调试时能够节省大量的整定时间。

实际工程应用中，这类压力开关常被安装在液压系统的夹紧回路出口，当夹紧油缸的压力达到设定的夹紧压力值时，压力开关触发信号给PLC，控制系统才会允许主机启动加工动作，避免因夹紧力不足导致工件飞出的安全事故；也会被安装在蓄能器的出口回路，当蓄能器充压到上限压力时触发信号让液压泵卸荷，当压力降到下限时触发泵重新启动充压，实现系统的节能保压；在重型压机的液压系统中，还会作为超压保护的最后一道触发环节，当系统压力超过安全阈值时，压力开关直接触发急停回路，切断液压泵动力同时打开卸荷阀，避免设备超压损坏。建模过程中需要重点关注活塞的运动行程与触点触发位置的对应关系，安装面的密封槽尺寸、螺栓孔位置必须严格遵循叠加阀的安装标准，电气连接器的插拔空间要在三维布局时提前做干涉检查，避免后期装配时出现连接器和周边管路、结构件干涉的问题。
