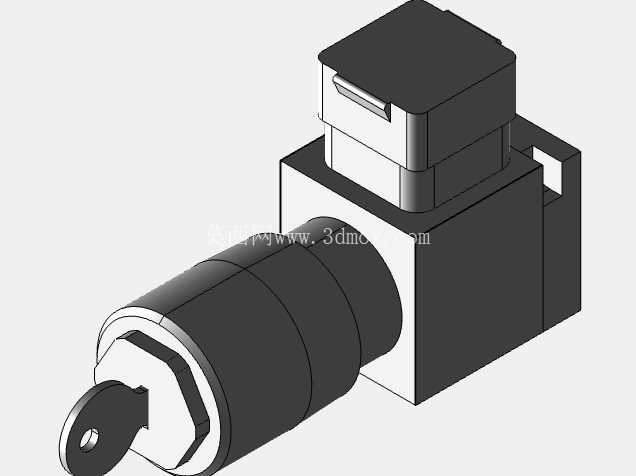

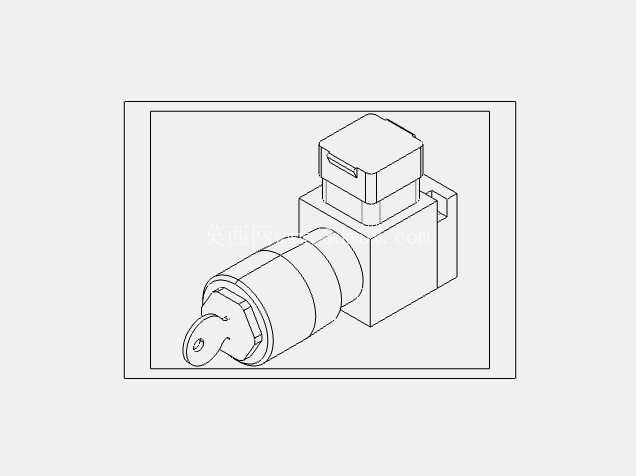

力士乐HED8型活塞式电液压力开关

在液压系统的压力监测与控制环节，这款活塞式电液压力开关是保障系统压力稳定、实现压力阈值触发动作的核心元件，常见于冶金设备液压站、工程机械液压回路、机床液压夹紧系统、风电液压制动单元等需要精准压力反馈的工业场景中。不同于膜片式压力开关，活塞式结构能承受更高的系统压力冲击，适配高压液压系统的长期工作需求，这款产品最高可适配350bar的系统工作压力，覆盖绝大多数中高压液压回路的压力监测需求。

从实际功能来看，这款压力开关的核心作用是在液压回路压力达到预设阈值时，输出电信号传递给控制系统，实现泵的启停控制、溢流阀的动作触发、系统压力超限报警、执行元件的顺序动作等功能。带刻度的可锁定旋钮调节结构，能让现场调试人员直观看到当前设定的压力值，调整完成后可锁定旋钮，避免设备运行过程中因振动、误触导致压力设定值偏移，保障系统触发逻辑的稳定性。垂直堆叠的安装形式，也就是OH型安装方式，不需要额外的安装支架，可以直接叠加在液压阀组的对应油口上，极大节省阀组的安装空间，减少管路连接的泄漏点，这种安装形式在集成式液压阀组设计中应用非常广泛，能有效缩小液压站的整体体积。

从设计思路上看，这款产品的结构完全匹配力士乐系列液压阀的安装接口标准，法兰连接尺寸遵循ISO 16873标准，和同系列的2X组件尺寸完全兼容，在阀组设计时不需要额外调整安装孔位，可直接替换同规格的老型号产品，降低设备改型的设计成本。产品本体的活塞腔采用硬质氧化处理的耐磨材质，活塞密封选用耐高压、耐油老化的丁腈橡胶组合密封，能在长期往复动作下保持密封性能，避免内泄漏导致的压力设定值漂移。电气连接部分预留了标准连接器接口，用户可根据现场防护需求选配对应规格的DIN EN 175301-803标准连接器，不需要额外加工转接结构，接线时直接插拔即可，提升现场装配的效率。

从安装边界与外形尺寸来看，这款产品的主体分为液压连接段、活塞传感段、电气接线段三个部分，液压连接段的油口通径匹配6通径阀块的标准安装孔，安装时需要保证阀块安装面的平面度不大于0.02mm，表面粗糙度达到Ra1.6，安装螺栓的拧紧力矩需要控制在12-15N·m之间，避免力矩过大导致阀体变形，或者力矩过小导致结合面漏油。整体外形的突出高度在垂直堆叠安装时不会超出同系列阀件的最高轮廓，在排布阀组周边的管路、走线槽时，只需要预留出接线侧15mm的操作空间即可完成连接器的插拔，不需要预留过大的检修空间。产品的调节旋钮位于阀体侧方，在阀组排布时要注意避开其他阀件的操作手柄，保证旋钮旋转时没有结构干涉，方便后期运维人员调整压力设定值。

在实际选型应用中，这款压力开关的最大可设定压力覆盖100bar等级，能满足常规夹紧回路、制动回路的压力监测需求，选型时需要注意系统的最高工作压力不能超过产品的额定承压值，同时压力设定值最好调整在产品可调范围的20%-80%区间内，避免长期在量程极限位置工作，延长产品的使用寿命。在三维建模过程中，这款模型完整还原了产品的所有安装接口、外形轮廓、操作件位置，结构工程师在进行阀组设计时可以直接调用模型进行装配干涉检查，提前排查安装空间不足、操作件干涉、管路走线冲突等问题，减少后期实物装配时的整改工作量。模型的所有配合尺寸都严格按照产品样本的公称尺寸建模，安装孔位、密封槽尺寸、接口位置都和实物完全一致，能直接用于工程出图、装配模拟、产品演示等场景，不需要二次调整尺寸。
