力士乐HED8型活塞式电液压力开关

这款活塞式电液压力开关，在工业液压系统的压力监测与控制环节承担核心作用，常见于冶金设备液压站、工程机械液压回路、机床液压夹紧系统、风电液压制动单元这类需要精准压力阈值触发的场景，当系统油压达到设定值时，内部活塞组件会推动微动开关动作，输出电信号给控制系统，实现泵的启停、回路卸荷、安全联锁报警这类功能，避免系统超压引发管路爆裂、执行元件过载损坏的问题。

从结构设计来看，这款产品采用垂直堆叠的OH型法兰安装形式，安装面遵循ISO 16873标准，安装时不需要额外加工过渡转接板，直接通过法兰孔固定在阀块或者管路接头上即可，安装边界紧凑，主体方形阀块部分的边长适配常规10通径液压阀的安装间距，侧向伸出的圆柱形压力感应腔轴线与安装法兰面垂直，不会和周边布置的其他液压阀、管路接头产生空间干涉，适合在阀组排布密集的液压站内部集成。

功能设计上，这款压力开关的调节端带有刻度主轴和保护盖，刻度直接对应压力设定值，调试时不需要外接压力表反复校准，拧开保护盖就能通过调节螺杆调整动作压力，调整完成后扣上保护盖可以避免现场作业时误碰调节螺杆，导致压力设定值偏移，也能阻挡车间内的切削液、粉尘、金属碎屑进入调节机构，延长设备使用寿命。密封件采用标准NBR丁腈橡胶材质，适配常规矿物液压油的工作介质，不需要额外定制密封件，后期维护更换配件成本低，供货周期短。

这款产品的最大工作压力可达350bar，设定压力范围覆盖200bar级的常规液压系统工况，电气连接部分采用无配套连接器的K14形式，用户可以根据自身设备的接线需求选配不同防护等级的连接器，适配车间内不同的布线规范，不管是采用航空插头快速接线，还是直接接线端子排接线都能兼容。内部活塞结构采用硬密封加软密封的组合形式，活塞运动副的配合间隙经过精密研磨，压力动作的重复精度控制在±1bar以内，不会出现压力漂移导致的误动作，在系统压力波动频繁的工况下也能稳定输出信号。

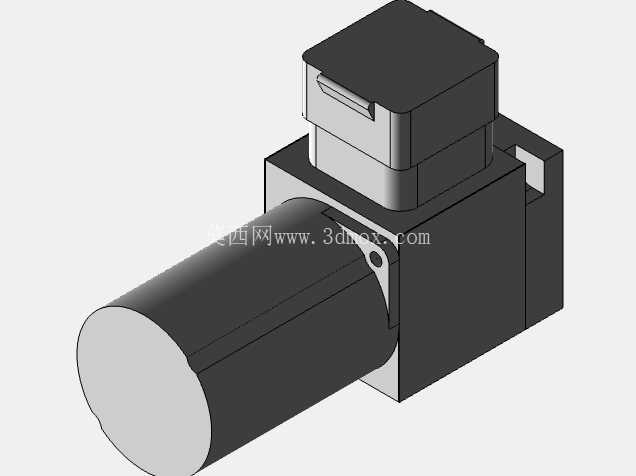

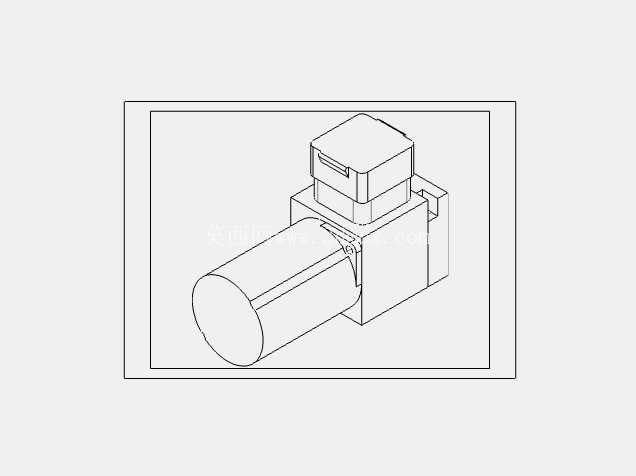

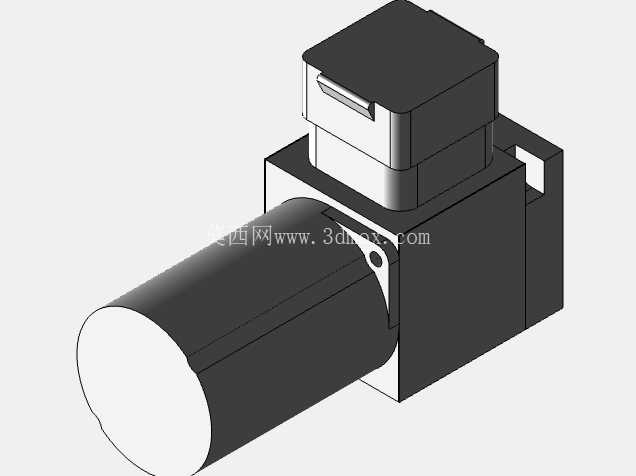

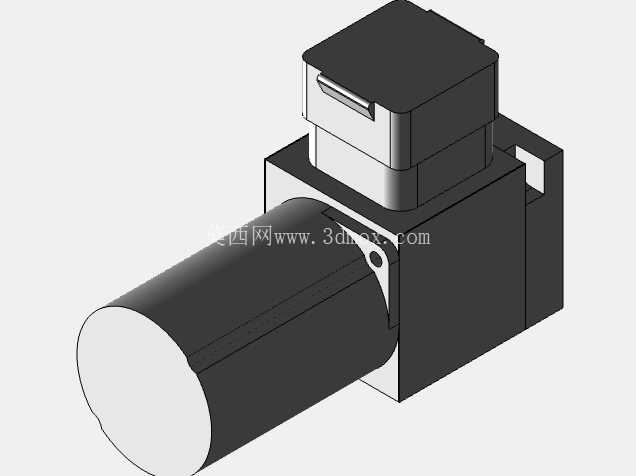

在三维建模层面，这个模型完整还原了产品的所有外部安装特征，包括法兰面的安装孔位尺寸、调节端的保护盖外形、电气接口的位置与尺寸、压力腔的外接油口规格，结构设计人员在做液压阀组三维布局时，可以直接调用这个模型进行空间干涉检查，提前预判安装时是否会和周边的管路、阀件、钣金护罩产生碰撞，不需要手动测绘建模，能大幅缩短液压系统的设计周期。建模时对活塞的运动行程也做了预留，模拟压力开关动作时的部件位移，不会出现动作时部件和周边结构卡滞的问题，安装孔的位置度和实物完全一致，加工阀块时可以直接提取模型上的孔位坐标进行编程，减少尺寸核对的工作量。

实际选型应用时，这款垂直堆叠安装的压力开关相比管式安装的同类产品，不需要额外配置安装支架，集成在阀块上之后整体抗震性更好，在工程机械这类振动较大的设备上使用时，不会因为长期振动导致安装松动、压力设定值偏移。压力感应腔的进油道采用大通径设计，油液进入感应腔的压力损失小，压力响应速度快，系统压力达到设定值后10ms内就能输出开关信号，满足快速响应的安全联锁要求，比如在压机的安全保护回路中，当系统压力超压时能立刻触发卸荷阀动作，避免模具和设备过载损坏。
