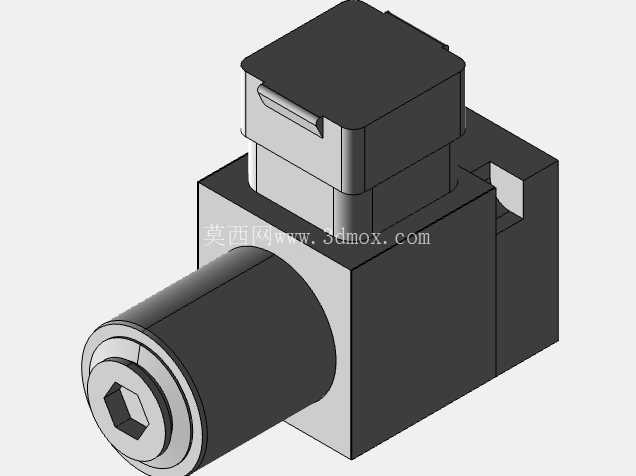

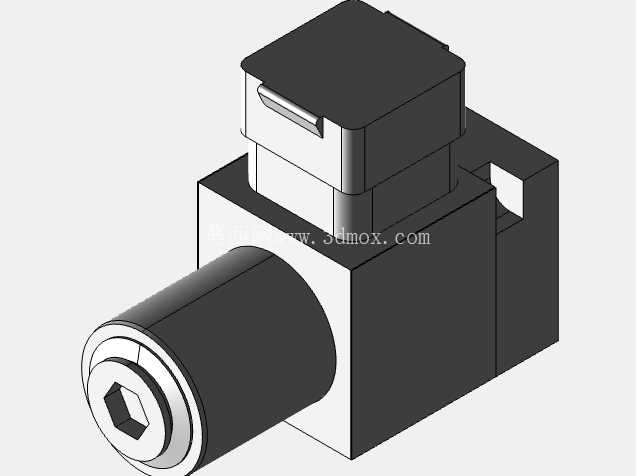

力士乐HED8型垂直堆叠活塞式电液压力开关

在工业液压系统的压力控制回路里，这类垂直堆叠安装的活塞式电液压力开关，是保障系统压力阈值触发、逻辑信号输出的核心检测元件，常被应用在机床液压站、重型工程机械液压回路、冶金设备液压系统、冲压设备安全压力联锁回路中，承担着压力超限报警、泵组启停控制、执行机构动作顺序触发的关键作用，区别于膜片式压力开关，活塞式结构更适配中高压液压工况，抗液压油污染能力更强，长期运行的动作稳定性更优。

从结构设计逻辑来看，这款压力开关采用活塞作为压力感应核心元件，当系统液压油作用在活塞端面的压力达到设定阈值时，活塞克服内部弹簧预紧力产生轴向位移，触发行程开关的微动触点输出电信号，完成压力到电信号的转换。设计阶段优先考虑了垂直堆叠的安装适配性，无需额外安装支架，可直接叠加在标准OH系列液压阀组的安装面上，匹配ISO 16873标准的法兰连接尺寸，能大幅缩减液压阀组的整体安装空间，减少管路连接点，降低系统泄漏风险。

安装边界层面，该款压力开关的主体结构分为阀体、感应活塞腔、电气接线腔三个部分，阀体部分的安装面完全匹配标准6通径垂直堆叠阀组的安装孔位，油口通径与阀组公共油道完全对齐，安装时仅需按照阀组堆叠顺序将其夹装在对应阀片之间，通过标准长螺栓完成紧固即可，无需额外加工安装孔位。电气接线腔位于阀体上方，采用方形防护外壳设计，接线端子预留足够的接线操作空间，外壳防护等级满足工业车间常规防泼溅、防尘要求，适配工业现场的复杂布线需求。调节端位于阀体轴向侧方，采用内六角调节结构，配套无刻度主轴设计，调节时通过内六角扳手转动调节螺杆即可改变内部弹簧的预压缩量，从而调整压力触发的阈值，调节范围覆盖30bar至630bar区间，可覆盖绝大多数中高压液压系统的压力检测需求。

功能特性上，这款压力开关的密封件采用NBR丁腈橡胶材质，可兼容常规矿物液压油、HL、HLP系列液压油介质，密封结构设计充分考虑了活塞往复运动的磨损补偿，长期往复动作下仍能保持可靠的密封性能，避免内泄漏影响压力检测精度。无保护盖的设计简化了产品结构，降低了整体外形尺寸，更适合安装空间紧凑的阀组堆叠场景，活塞与阀体孔的配合间隙经过精密研磨控制，既保证活塞动作的灵活性，又能减少液压油内泄，确保压力触发的精度稳定在允许偏差范围内。

实际选型应用中，这类垂直堆叠式压力开关相比管式安装的压力开关，省去了外接测压管路、管接头等额外配件，既降低了管路布置的成本，也减少了管路破损、接头泄漏带来的故障点，在批量生产的标准化液压站设计中，这类集成式安装的压力开关能大幅缩短阀组装配周期，提升液压系统的集成度。设计建模过程中，需要重点关注安装面的平面度公差、油口的位置度公差，确保与其他阀片堆叠安装时不会出现密封面压合不严、油道错位的问题；活塞腔的同轴度公差直接影响活塞动作的顺畅性，建模时需要严格控制配合尺寸的公差带，避免加工后出现活塞卡滞、动作不灵敏的问题；电气腔的内部空间需要预留足够的接线余量，同时保证外壳与阀体之间的密封可靠，避免液压油渗入电气腔造成触点短路。

在液压系统的实际运行过程中，这类压力开关通常会接入设备的PLC控制回路，当系统压力达到设定的下限值时触发补压信号，控制液压泵启动补压；当系统压力达到上限值时触发卸荷信号，控制液压泵卸荷或者溢流阀开启；在安全回路中，当系统压力超过安全阈值时，压力开关触发急停信号，切断设备动力输出，避免超压造成管路爆裂、元件损坏的安全事故。相比压力传感器搭配模拟量采集模块的方案，这类机械式活塞压力开关无需额外的信号转换模块，触点可直接接入控制回路，成本更低，抗电磁干扰能力更强，在工况复杂、电磁环境恶劣的工业现场，可靠性表现更突出。
