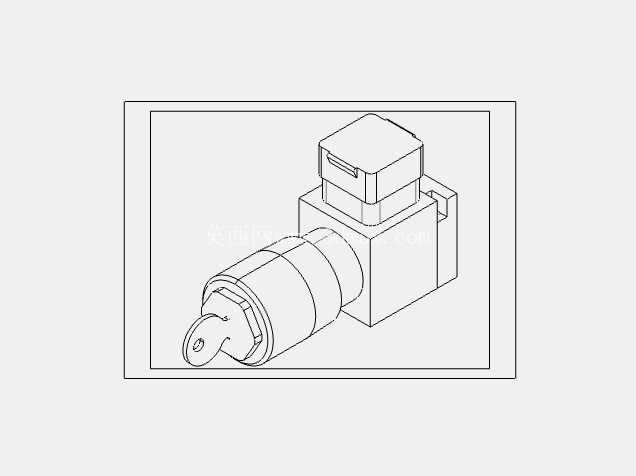

力士乐HED8型活塞式电液压力开关

这款活塞式电液压力开关，是液压系统中用于压力阈值监测与电信号反馈的核心控制元件，在各类工业液压回路、重型装备液压站、机床液压夹紧系统、工程机械液压控制单元中都有广泛应用，主要承担系统压力超限保护、执行机构动作触发、工况状态反馈的功能，当系统压力达到预设阈值时，内部活塞机构触发微动开关输出电信号，实现液压系统与电气控制系统的联锁控制。

从结构设计来看，该款压力开关采用活塞式感应结构，相比膜片式压力开关，能够承受更高的系统压力冲击，适配最高350bar的工作压力场景，抗液压油污染能力更强，适合在矿物油基的液压介质环境中长期稳定工作。调节端采用带刻度的可锁定旋钮设计，调试人员可以直接通过刻度标识快速设定压力触发值，调整完成后通过锁定结构固定旋钮位置，避免设备运行过程中因振动、误触导致的压力设定值偏移，大幅降低现场调试与后期维护的工作量。

安装形式采用OH垂直堆叠安装结构，属于ISO 16873标准的法兰连接形式，安装法兰的接口尺寸符合系列化设计规范，同系列2X组件系列20至29规格的安装边界完全一致，在进行设备升级、元件替换时，无需改动原有安装基座的管路布局与安装孔位，直接替换即可完成装配，能够有效降低设备改造的设计成本与加工成本。电气连接端采用K14型不带配套连接器的结构，设备插头符合DIN EN 175301-803标准，现场布线时可以直接选用标准规格的配套插头完成接线，无需额外定制接插件，适配绝大多数工业电控系统的接线规范。

从外形尺寸与安装边界来看，主体结构分为下部液压感应阀体、中部壳体、上部电气接线腔三个部分，下部阀体的外圆采用六角结构设计，安装时可以直接使用普通开口扳手完成拧紧操作，无需设计专用工装；上部电气接线腔的出线方向预留了足够的接线操作空间，垂直堆叠安装时，相邻元件之间不会出现接线干涉问题，在集成阀组上布置时，可以沿阀组表面成排安装，最大化利用阀组的安装空间。密封件采用标准NBR丁腈橡胶密封件，适配HL、HLP、HVLP等常用矿物液压油，密封沟槽的尺寸设计符合液压元件密封设计规范，在额定压力范围内不会出现外泄漏问题，长期运行的密封可靠性有充足保障。

在实际选型应用中，该款压力开关可以根据系统压力等级选择对应量程，200bar额定压力规格适用于大多数中高压液压系统，350bar规格适用于高压液压回路，比如液压机主缸压力监测、起重机变幅回路压力保护、注塑机锁模回路压力反馈等场景。设计建模时，所有安装接口尺寸、外形轮廓尺寸都严格按照样本参数还原，阀体的六角对边尺寸、法兰安装孔位间距、接线腔的外形尺寸都和实物完全一致，在进行液压阀组三维布局时，可以直接调用该模型进行干涉检查，提前排查安装空间不足、接线操作空间不够、管路走向干涉等设计问题，减少后期现场装配时的设计变更。

内部活塞的运动行程设计经过优化，触发压力的重复精度控制在合理范围内，活塞与阀体之间的配合间隙经过精准设计，既保证活塞运动顺畅无卡滞，又能减少内泄漏量，避免长期运行时因内泄漏导致的系统压力波动。调节机构的螺纹副采用细牙螺纹设计，压力调节时的精度更高，能够实现小范围的压力值微调，满足不同工况下对压力触发阈值的精度要求。壳体部分的防护等级满足工业现场使用要求，能够抵御日常的油污飞溅、粉尘侵入，适合在车间、工程机械户外作业等相对恶劣的环境下长期工作。
