带位置测量系统ME5安装型拉杆气缸结构

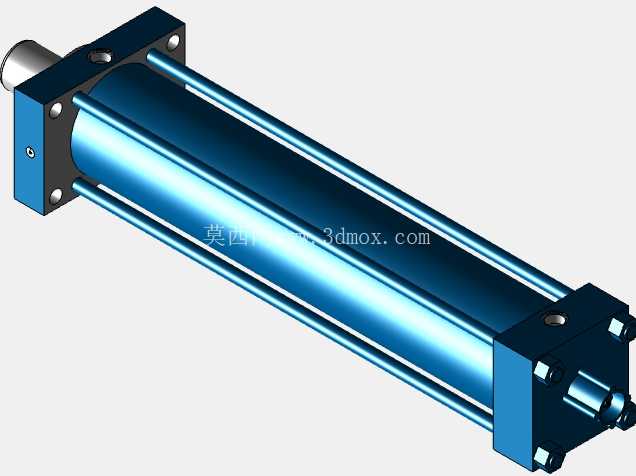

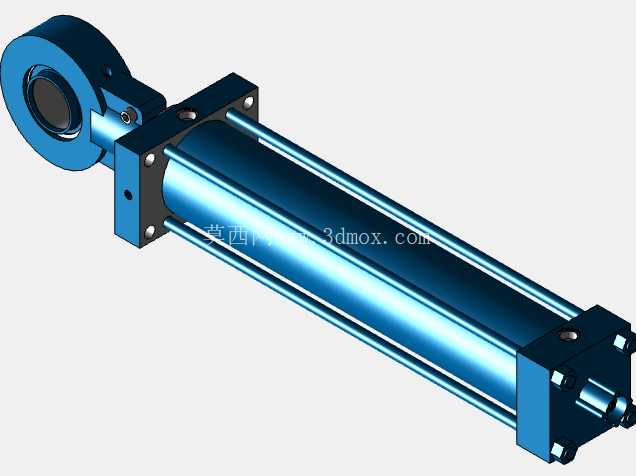

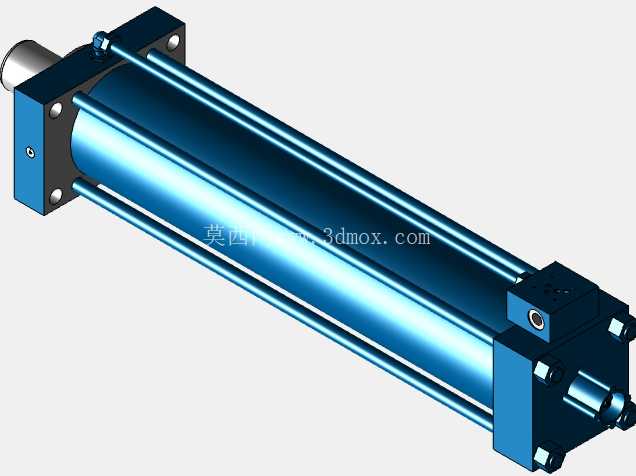

在重型冲压生产线、大型液压工装夹具、长行程位移控制工位的执行端选型中，带集成位置测量的拉杆气缸一直是兼顾推力输出与位移反馈的核心执行元件，本次呈现的这款ME5安装形式的拉杆气缸，正是针对长行程、高负载工况下的精准位移控制需求设计的结构。从实际产线应用场景来看，这类气缸常部署在汽车冲压线的模具顶升工位、大型焊装线的工件推移工位、重型输送线的挡料定位工位，这些场景不仅要求气缸能提供稳定的轴向推力，还需要实时反馈活塞杆的伸出位置，避免硬限位碰撞带来的模具损伤或者工件定位偏差，相比普通无反馈的气缸，集成测量系统的结构可以省去外部加装位移传感器的安装空间，减少外围布线的复杂度，在紧凑的设备布局里优势尤为明显。从功能特性上看，这款气缸采用拉杆式缸体锁紧结构，四根贯通式拉杆将前后端盖与缸筒牢牢拉紧，相比螺纹连接的缸体结构，拉杆式结构能承受更高的工作压力冲击，在频繁带载启停的工况下，端盖与缸筒的连接密封性更稳定，不会因为长期的压力脉冲出现连接松动渗油的问题。ME5的安装形式意味着气缸头端带有矩形安装法兰，法兰上预留了对应规格的安装螺栓孔，现场安装时不需要额外制作安装转接板，直接将法兰贴合在设备的安装立面上穿入螺栓锁紧即可，这种安装方式的抗倾覆能力更强，当活塞杆承受一定的径向偏载时，法兰面的贴合受力能分散载荷，避免缸筒根部出现应力集中。设计思路上，这款气缸的位置测量系统采用集成式布局，测量模块直接嵌入后端盖结构中，测量磁环随活塞杆同步移动，不需要在活塞杆外侧额外加装测量尺杆，既压缩了气缸的整体安装长度，也避免了外部测量元件被车间内的切削液、焊渣、粉尘污染损坏的问题，测量信号直接从缸体尾部的接线端口引出，布线路径短，抗干扰能力更强，适合车间复杂的电磁环境使用。从外形尺寸与安装边界来看，这款气缸的缸径为200mm，能提供足够的活塞受压面积，在常规系统压力下就能输出满足重型工位需求的推力，1000mm的行程长度覆盖了大多数大型工件移位、模具顶升的位移需求，缸体外部的拉杆采用高强度合金钢材质，表面做了防锈处理，长期在潮湿或者有轻微腐蚀的车间环境中使用也不会出现锈蚀卡滞的问题。活塞杆表面做了镀硬铬处理，硬度高、耐磨性好，表面粗糙度低，能减少防尘圈和密封圈的磨损，延长密封件的使用寿命，前后端盖都设置了缓冲调节结构，在活塞杆运行到行程端点前，缓冲柱塞会提前封闭排气回路，实现平缓减速，避免活塞撞击端盖产生噪音和结构损伤。在实际建模过程中，需要重点关注法兰安装孔的位置度公差，以及活塞杆与缸筒的同轴度要求，这些尺寸直接影响现场安装的适配性和气缸运行的顺畅度，同时缸筒内壁的粗糙度、密封槽的尺寸精度也需要严格对应行业标准，才能保证密封件的压缩量在合理区间，既不会因为压缩量过大出现摩擦阻力过大的问题，也不会因为压缩量不足出现内泄或者外泄的情况。另外，集成的位置测量模块的安装槽尺寸需要和测量元件的尺寸精准匹配，保证磁环与测量元件的间隙在设计范围内，避免出现测量信号丢失或者精度超差的问题，对于设备选型人员来说，这款气缸的安装尺寸边界清晰，法兰安装形式适配大多数立式安装的工位，不需要额外调整设备的安装基座结构，就能直接替换同规格的普通拉杆气缸，升级位移反馈功能，减少设备改造的工作量。
