常开常闭型磁力开关结构设计方案

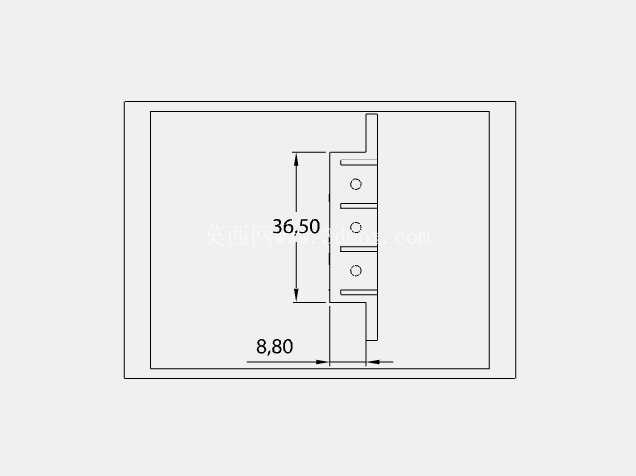

在汽车冲压生产线的模具工位上，这类磁力开关是工位状态检测的核心感知元件，主要承担模具开合位置确认、工件到位检测、安全联锁触发的功能，区别于普通接触式行程开关，它依靠磁场感应触发信号，没有机械碰撞磨损，在高速冲压的高频往复工况下，使用寿命比接触式开关高出数倍，能有效减少生产线停线维护的频次。从结构设计来看，这款开关采用长条形薄型壳体设计，主体外壳采用冲压折弯成型的金属壳体，一方面可以屏蔽周边冲压设备的电磁干扰，避免信号误触发，另一方面金属壳体的抗冲击性能更强，能承受冲压车间内模具拆装、工件搬运过程中的意外磕碰，不会像塑料壳体那样容易碎裂失效。壳体两侧预留的多组凸耳式安装位，是针对汽车冲压模具的安装空间做的适配设计，安装时不需要额外制作转接支架，直接通过螺栓就能固定在模具的立板、模座侧壁位置，安装孔位的间距匹配模具常用的标准安装孔距，现场装配时不需要二次打孔加工，能大幅缩短模具的装配调试周期。壳体上下两端开设的长圆形腰型孔，是开关感应面的位置调节预留结构，安装时可以根据实际触发距离的需求，微调开关的上下安装位置，补偿模具加工、装配过程中产生的位置误差，保证触发磁钢和开关感应面的距离始终处于可靠触发的区间内，避免出现感应距离过远信号丢失、或者距离过近磁钢碰撞开关的问题。从功能逻辑上，这款开关集成了常开、常闭双组信号输出，在冲压模具的安全回路里，常闭触点可以接入设备的安全联锁回路，一旦开关感应到模具异常开模、或者工件未到位，常闭触点直接断开设备的运行回路，实现硬接线级别的安全防护，不需要依赖控制器的软件逻辑，安全等级更高；常开触点则可以接入工位的计数、状态反馈回路，给生产线的中控系统传递工位的实时运行状态，实现生产节拍的统计、工位故障的定位。在实际的模具设计选型过程中，这类开关的安装边界需要重点关注：开关本体的厚度方向尺寸较薄，可以安装在模具模板之间的狭窄缝隙里，不会占用过多的模座空间，对于多工位级进模这种内部空间紧张的模具结构来说，薄型设计的优势非常明显；开关的出线端采用侧出式结构，布线时线缆可以沿着模座的侧壁走线，通过线卡固定后不会在模具开合过程中被运动部件挤压剐蹭，避免线缆破损造成的信号故障。设计这款开关的安装结构时，还需要考虑冲压车间的油污、切削液飞溅的工况，壳体的拼接缝隙采用折边咬合加密封胶填充的结构，能阻挡切削液、冲压润滑油渗入开关内部，避免内部电路出现短路、触点氧化的问题，适应车间内恶劣的作业环境。在实际应用中，这类磁力开关除了用在汽车冲压模具上，也可以适配各类自动化工装、非标设备的位置检测场景，只要搭配对应的触发磁钢，就能实现非接触式的位置信号采集，相比光电开关，它不受金属切屑、油污、粉尘的影响，在金属加工场景下的工作稳定性更强，不会因为镜头被油污覆盖就出现检测失效的问题。从建模细节来看，这款开关的三维模型完整还原了壳体的折弯结构、安装孔位的尺寸、腰型调节孔的位置，结构工程师在做模具整体设计时，可以直接将模型导入装配体，提前确认安装空间是否足够、线缆走线的路径是否合理，避免实际装配时出现干涉问题，减少后期模具修改的工作量。
