汽车冲压工装夹具底板结构设计

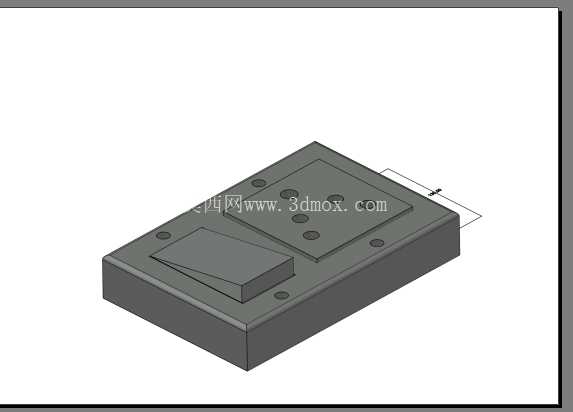

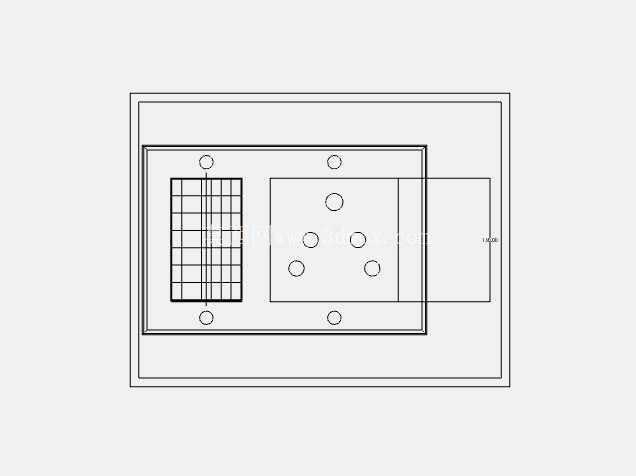

在汽车冲压件生产线的工装夹具体系里，底板是整套夹具的承载基准，所有定位元件、夹紧机构、导向组件都要依托这个基础件完成装配，最终实现冲压工序中工件的精准固定，避免送料、冲压、取件过程中出现位置偏移，直接影响冲压件的尺寸精度与批次一致性。这款夹具底板采用实心矩形平台作为主体承载结构，区别于镂空式减重底板，实心结构的抗冲压震动性能更优，在大吨位冲床连续作业的工况下，不会因为长期受交变载荷出现基座形变，能长期保持夹具装配位置的精度稳定性，适配汽车覆盖件、结构加强件等冲压工序的工装装夹需求。从结构布局来看，底板上设置了凸起的安装块区域，这个区域是夹具核心定位组件的安装位，凸起设计一方面可以抬高核心定位元件的安装高度，让冲压作业时的废料、切削碎屑能顺着凸起边缘滑落，不会堆积在定位元件的安装缝隙里影响定位精度，另一方面也能增加安装位置的结构强度，避免夹紧机构反复动作带来的局部应力集中导致的安装面凹陷。底板上分布的多个圆孔分为两类，一类是贯穿的安装固定孔，用于将整个底板锁紧在冲床工作台或者工装转接板上，孔位的排布间距匹配常规冲床工作台的T型槽间距，不需要额外加工转接板就能完成快速装夹，适配不同吨位的开式、闭式冲床安装边界；另一类是螺纹安装孔，分布在凸起安装块与侧边平台区域，用于固定定位销、夹紧气缸、导向块等夹具组件，孔位的位置公差控制在±0.02mm范围内，能保证夹具组件装配后的位置精度，减少后期调试的配做工作量。设计过程中优先考虑了加工工艺性，底板的主体外形为规则矩形，所有安装面的平面度要求控制在0.03mm以内，采用普通铣床就能完成粗加工，平面磨床完成精加工即可达到精度要求，不需要特殊的五轴加工设备，能降低加工成本与加工周期。侧边的网格区域是辅助定位基准面，这个区域经过精磨处理，用于安装侧向定位挡块，在放置待冲压板材时可以作为初定位基准，方便操作人员快速上料，减少上料辅助时间，提升单工序的作业效率。从安装边界来看，底板的整体外轮廓尺寸适配常规汽车中小型冲压件的工装安装空间，不会和冲床的滑块行程、送料机构产生运动干涉，四周预留的空位可以安装气动管路的走线槽、检测传感器的支架，不需要额外在底板上焊接或者打孔改造，预留的安装冗余量能适配不同夹具方案的改装需求。在实际生产应用中，这类夹具底板不仅可以用于汽车冲压工序的工装，也可以作为CNC加工工序的夹具基座，在加工小型金属结构件时，依托底板上的标准化孔位，可以快速组合搭建不同的装夹方案，减少专用夹具的制作成本。实心结构的底板还具备良好的吸震性能，在CNC铣削加工过程中，能吸收刀具切削产生的震动，提升加工表面的质量，减少刀具的震颤损耗。设计时特意将所有安装孔的孔口做了倒角处理，既可以去除加工毛刺，避免装配时刮伤操作人员，也能在安装螺栓时起到导向作用，提升装配效率。底板的边缘做了倒钝处理，没有尖锐的棱角，符合车间生产的安全规范。凸起安装块的高度经过反复校核，既保证了排屑空间足够，也不会因为过高导致夹具整体重心上移，影响装夹稳定性。不同位置的安装孔深度根据安装组件的受力情况做了区分，核心受力位置的螺纹孔深度达到螺栓直径的2倍，保证夹紧机构反复动作时不会出现螺纹滑牙的问题，辅助元件的安装孔深度满足常规安装需求即可，减少不必要的加工工作量。在三维建模过程中，所有特征都采用参数化设计，孔位间距、安装块尺寸、底板厚度都可以根据实际使用需求快速调整，不需要重新绘制整体结构，能大幅缩短不同规格夹具底板的设计周期，适配不同冲压工序、不同加工设备的装夹需求。
