力士乐FES型二通比例节流阀结构设计

在重型液压系统的流量调控环节，二通比例节流阀是决定执行机构运行平顺性的核心元件，这款力士乐FES型阀的结构设计，完全围绕大流量工况下的精准调控需求展开，适配冶金设备、大型压机、重型工程机械这类对流量控制精度有严苛要求的应用场景。不同于带集成电子装置的阀型，该款阀采用分体式控制设计，阀本体仅保留液压流道与阀芯驱动结构，外部控制电子单元可根据现场工况灵活选配，哪怕是在强电磁干扰、高温辐射的恶劣安装环境下，也能将控制单元布置在远离阀组的安全区域，大幅提升整套液压系统的运行可靠性。

从实际功能逻辑来看，这款阀采用先导式结构设计，主阀芯为孔板阀结构，搭配外置放大器与感应式位置传感器形成闭环控制，能够将阀芯位置与输入命令值的偏差控制在极小范围内，实现双向液流的连续流量调节。当系统出现电源故障、电缆断裂或者启用信号撤回的异常工况时，阀芯会自动移动到预设的就位位置，直接切断两个方向的液流，避免执行机构出现误动作引发安全事故，这种失效安全的设计逻辑，完全符合重型液压设备的安全设计规范。如果现场需要实现压力补偿型的流量控制，还可以直接和压力补偿器组合使用，不管负载压力如何波动，都能保证通过阀口的流量稳定不受影响，让执行机构的运行速度保持恒定。

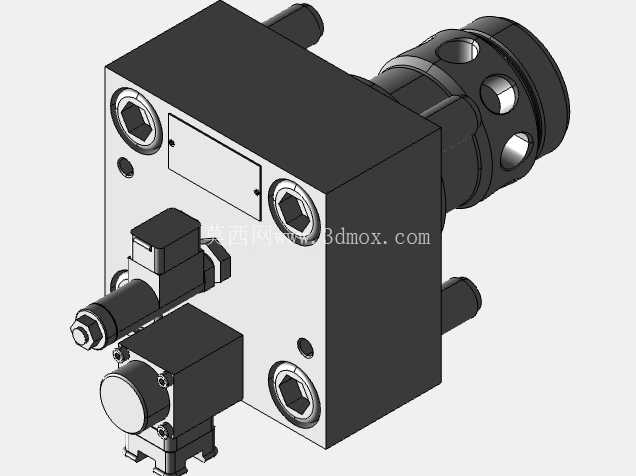

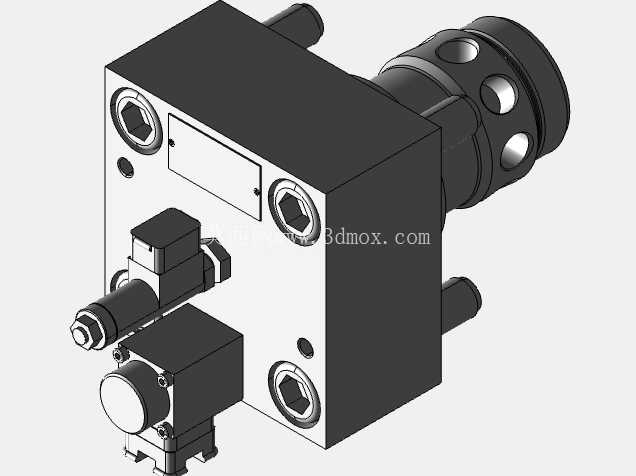

设计过程中对安装边界的考量十分细致，阀的端口模式符合DIN ISO 7368插装式标准，公称尺寸50的规格可以直接适配标准的50通径插装阀安装孔，不需要额外加工定制安装阀块，能够直接替换同通径的常规插装式节流阀，降低液压阀块的设计改造成本。主阀部分的A、B、X三个油口位置严格遵循标准布局，X口作为先导控制油口，既可以选择内部引油也可以外接控制油源，适配不同的控制压力需求。整体外形结构采用方块式主阀体搭配侧置先导控制组件的布局，主阀体上的安装螺栓孔位置对称分布，不管是水平安装还是垂直安装都能保证受力均匀，不会因为安装姿态影响阀芯的动作灵敏度。主阀体表面加工有平整的铭牌安装位，方便现场调试时标注阀的参数信息，各个油口的加工精度严格控制，密封槽的尺寸公差符合液压元件密封设计标准，能够承受315bar的端口最大工作压力，不会出现高压泄漏的问题。

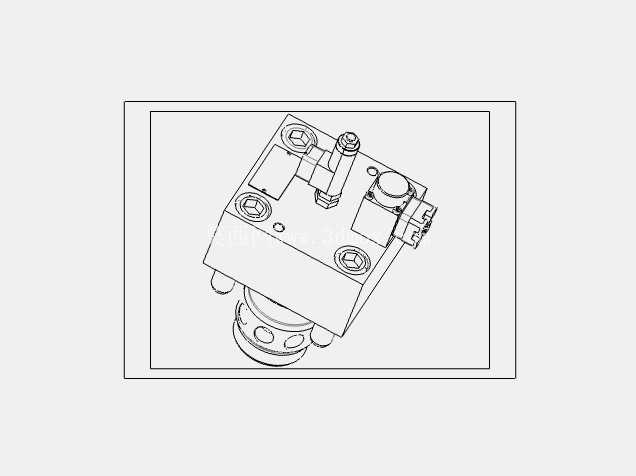

流道设计上充分考虑了大流量工况下的压损问题，公称流量达到1400L/min时，阀口前后的压差仅为10bar，主阀芯的面积比设置为1.6:1，能够在先导控制压力较低的情况下驱动主阀芯动作，降低对先导控制油源的压力要求。阀芯和阀套的配合间隙经过精准计算，既保证阀芯动作时不会出现卡滞，又能将内泄漏量控制在标准允许的范围内，减少系统的无功发热。先导控制部分的组件采用模块化设计，各个控制油道内置在主阀体内部，不需要外接复杂的控制油管，既减少了外部泄漏点，也让整体阀组的结构更加紧凑，节省液压站的安装空间。在三维建模过程中，所有的安装尺寸、配合公差都严格按照样本参数还原，每个密封槽的尺寸、每个螺栓孔的深度、每个油口的螺纹规格都和实物保持一致，能够直接导入液压阀块的设计文件中做干涉检查，也可以用于液压系统的装配模拟，提前排查安装过程中可能出现的管路干涉、操作空间不足等问题，减少现场安装调试的返工量。
