博世力士乐FES型二通比例节流阀结构

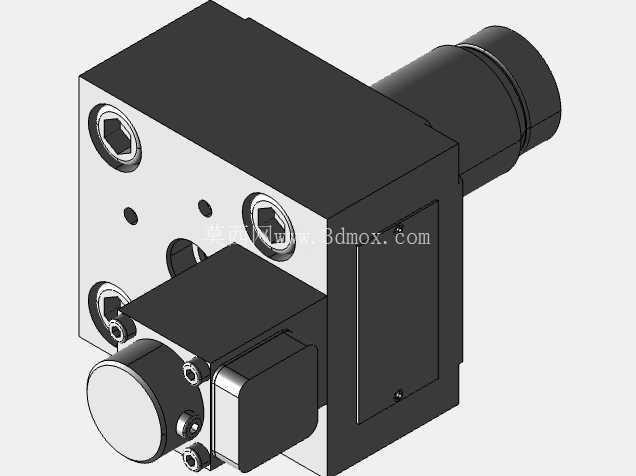

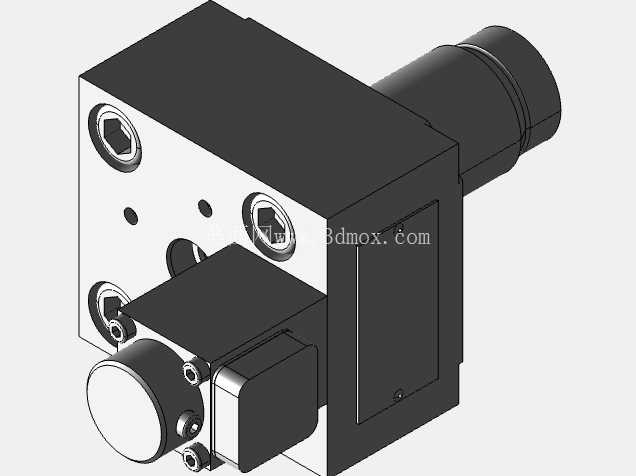

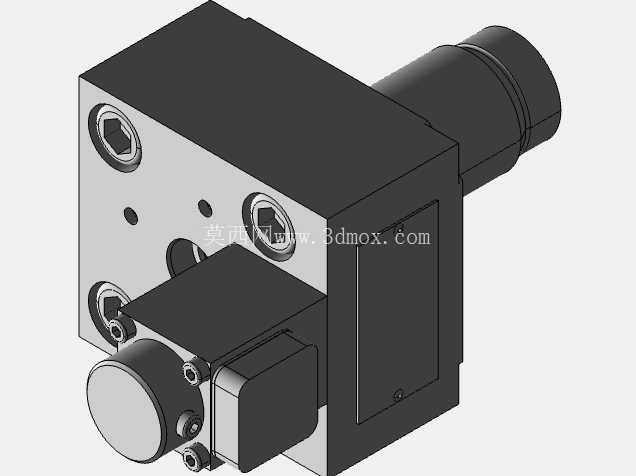

这款博世力士乐FES型二通比例节流阀，是块式安装的先导式二通流量控制元件，在各类工业液压系统中承担连续流量调节的核心作用，常见于冶金设备液压站、重型机床进给回路、橡塑机械合模控制单元、工程机械液压主控回路等需要精准调控执行元件运行速度的场景，区别于普通开关型节流阀，它可以根据输入电信号的幅值线性改变阀口过流面积，实现执行元件的无级调速，避免节流突变带来的液压冲击与设备抖动。

从结构设计逻辑来看，该阀为不带集成电子控制单元的构型，使用时需要搭配独立的外部放大器来输出驱动信号，控制主阀芯的位移量，这种分体式设计的优势在于电子控制单元可布置在远离液压阀高温、强振动的安装区域，延长电控部件的使用寿命，同时也方便后期电控部分的检修更换，无需拆解液压阀本体即可完成放大器的调试与替换。阀的主阀芯采用对称式节流槽设计，在油液正向、反向流通时都能保持稳定的流量增益特性，阀体内的先导级采用锥阀密封结构，有效降低中位状态下的内泄漏量，减少系统空流损耗。

安装边界上，该阀通径为NG25，符合DIN 24342 Form A标准安装面规范，安装时无需额外加工过渡连接板，可直接固定在对应规格的油路块上，油口A、B、X的布局完全遵循标准尺寸链，安装螺钉的孔位深度、螺纹规格均匹配通径25系列液压阀的通用安装要求，阀组整体的外形轮廓方正，侧面预留了压力检测口的安装位置，方便现场调试时接入测压接头检测各腔压力值。

性能参数层面，该阀最大工作压力可达315bar，在A、B、X三个油口均能承受该额定压力，最大流量可达600L/min，主阀芯面积比为2:1，这种面积比设计可以让阀在不同负载压力下都保持较好的流量稳定性，减少负载变化对流量控制精度的干扰。阀的表面处理采用镀锌钝化工艺，能适应常规工业环境下的防腐蚀要求，外露的紧固件均采用内六角圆柱头螺钉，符合液压元件的通用装配规范，方便使用标准内六角扳手完成拆装维护。

在实际选型适配中，这款阀适合对控制成本有一定要求、电控柜与液压站距离适中的液压系统，若现场安装空间紧凑、布线距离短，也可选择带集成OBE电子单元的同系列FESE型号，无需额外配置放大器即可直接接入控制信号，而本款不带集成电子单元的构型，更适合高温、强振的恶劣工况，将放大器布置在电控柜内可大幅降低电控部分的故障概率。建模过程中需要重点注意安装面的平面度要求，标准安装面的平面度公差需控制在0.01mm以内，表面粗糙度不大于Ra0.8，否则安装后会出现油液渗漏问题；同时各油口的通流孔道需避免锐角倒刺，防止油液长期冲刷产生金属碎屑污染液压系统，主阀芯与阀套的配合间隙需严格控制在设计公差范围内，间隙过大会导致内泄漏超标，间隙过小则会出现阀芯卡滞问题，影响流量控制的响应速度。

在液压回路设计中，该阀通常会搭配定差减压阀组成二通比例调速阀，或者直接用于进油节流、回油节流调速回路，通过改变输入电流信号的大小，连续调节进入执行元件的流量，从而控制液压缸或液压马达的运行速度，在多执行元件的顺序动作回路中，也可通过该阀的流量调节实现不同执行元件的动作速度匹配，避免动作干涉。日常维护时，需要定期检测阀口的节流边磨损情况，若出现节流边冲蚀磨损，会导致流量控制线性度下降，此时需要更换主阀芯与阀套组件，同时需要注意油液清洁度需达到NAS 8级以上，防止颗粒污染物卡滞阀芯，造成阀的功能失效。
