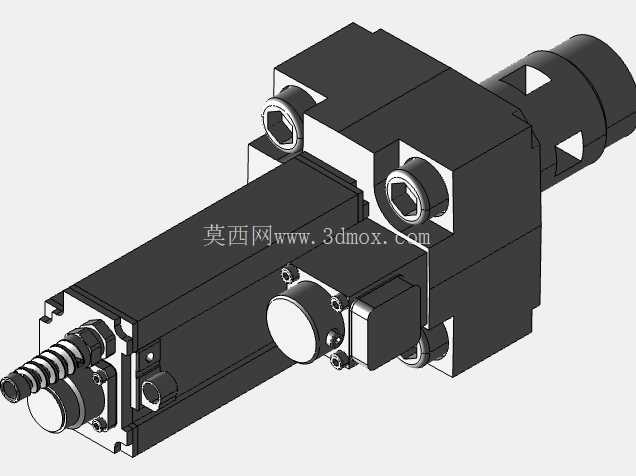

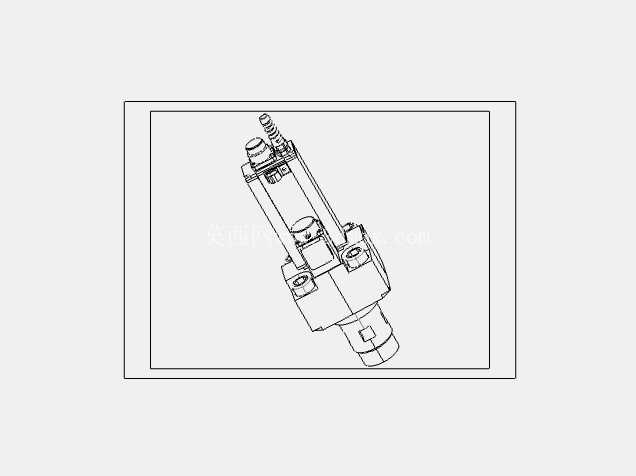

力士乐FES型二通比例节流阀集成控制结构

在重型液压系统的流量精准调控场景中，这类二通比例节流阀常作为执行机构速度控制的核心元件，广泛应用于大型压机、工程机械液压回路、冶金设备液压站等需要连续调节流量的工况，相比普通开关式节流阀，它能根据输入电信号连续改变阀口开度，实现执行元件的无级调速，避免流量突变带来的液压冲击与设备抖动。这款阀为NG32通径规格，端口模式符合DIN24342 A型插装标准，安装时可直接适配对应标准的阀块插装孔，无需额外加工过渡连接结构，最大工作压力可达315bar，在A、B、X三个油口均能承受该额定压力，不同变体型号可覆盖450L/min到1000L/min不等的额定流量范围，选型时可根据系统实际流量需求匹配对应型号，其中带电压控制接口的型号可直接接收电压指令信号，带4-20mA电流控制接口的型号抗干扰能力更强，适合长距离信号传输的工业现场布线场景。从结构设计来看，该阀采用先导式二级控制结构，主阀负责大流量通断与调节，先导级负责放大控制信号驱动主阀芯动作，集成控制电子设备的变体将位置传感器、控制电路、驱动模块直接集成在阀本体上，无需外接单独的控制放大器，减少了外部接线与信号干扰点，阀芯位置由内置的感应式位置传感器实时检测，控制电路会将实际位置值与输入的命令值做闭环比对，一旦出现位置偏差就会调整先导控制信号，驱动主阀芯移动到目标开度，保证流量控制的精度不受负载波动、油液温度变化带来的粘度影响。故障安全逻辑是这类工业液压阀的必备设计，当现场出现电源故障、控制电缆断裂的情况时，集成电子模块会立刻切断电磁阀供电，内置的复位弹簧会推动主阀芯移动到全关闭位置，切断A口到B口的通油路径，避免执行机构出现误动作引发安全事故。从安装边界来看，阀本体的插装部分尺寸严格遵循DIN24342 A型NG32的标准尺寸，插装深度、密封槽位置、油口对齐基准都有统一公差要求，集成电控部分的外伸结构在阀块设计时需要预留足够的安装空间，同时要考虑接线插头的插拔操作空间，避免与周边阀件、管路产生干涉。在液压系统设计选型时，这类阀的选型需要匹配系统的最大工作流量、工作压力等级，同时根据控制信号类型选择对应控制接口的变体，安装时要注意油口方向与阀块油道的对应关系，密封件要选用适配液压油介质的耐油橡胶材质，避免长期使用出现密封泄漏。相比不带集成控制的FES基础型号，带集成电控的FESE变体省去了外部放大器的安装与调试步骤，控制信号直接接入阀上的接线端子即可完成配置，现场调试效率更高，同时因为控制电路与阀本体集成，信号传输路径更短，控制响应速度更快，闭环控制的位置重复精度更高，适合对流量控制精度、响应速度有较高要求的液压回路。在实际使用中，这类阀的油液清洁度需要满足NAS 8级以上要求，避免油液中的杂质卡滞主阀芯或者磨损先导级阀口，导致控制精度下降或者阀件失效，日常维护时需要定期检查滤芯状态，保证油液清洁度在允许范围内。
