P10规格红绿双色DIP户外LED显示模组

户外半户外场景下的信息发布载体，长期面临雨水侵蚀、温差形变、强光可视性差等实际工况问题，这类16x32点阵的P10间距双色显示模组，正是针对这类场景做的结构适配设计。从实际工程落地的角度看，这类模组的核心应用场景覆盖了户外公交站牌信息提示、厂区设备状态公示栏、社区公共通知屏、交通诱导辅屏等领域，相比全彩模组成本更低，相比单色模组可通过红绿色差实现状态区分，比如红色显示告警信息、绿色显示正常运行提示，在不需要复杂色彩呈现的工业、公共信息场景下性价比优势明显。

从产品功能特性来看，该模组采用DIP直插式灯珠封装，相比表贴灯珠，直插封装的灯珠发光角度更适配远距离观看需求，正面防水结构更容易做密封处理，灯珠引脚与PCB板的结合强度更高，应对户外风吹震动的可靠性更强。像素间距设定为10mm，对应的最佳观看距离在10米到30米区间，刚好匹配多数户外公共信息屏的架设高度与观看距离，不会因为间距过小导致远距离观看时像素糊成一团，也不会因为间距过大导致近距离观看时颗粒感过重影响信息读取。16行32列的点阵排布，单模组总像素为512点，横向320mm、纵向160mm的外形尺寸，是行业内通用的标准化模组尺寸，在做整屏拼接时不需要额外定制边框结构，可直接适配市面上通用的模组安装龙骨、磁吸固定件、防水箱体结构，大幅降低整屏组装的结构适配成本。

设计思路上，首先考虑的是户外使用的结构可靠性，模组正面的灯珠排布间隙做了均匀的灌胶密封处理，灯珠引脚与PCB的焊接点完全被密封胶覆盖，避免雨水、凝露渗入导致的电路短路问题。信号连接采用两个16针的FRC连接器，分别对应信号输入与信号输出，在多模组级联拼接时，可直接通过排线实现上下左右模组的信号连通，不需要额外做信号分线处理，级联后的信号传输稳定性经过实际工况验证，可支持最长20米以内的信号链路无衰减传输。电源接口采用4针户外专用连接器，正负极定义做了防呆结构设计，现场施工时不会出现正负极接反烧毁模组的问题，连接器的锁紧结构可避免户外大风震动导致的电源接头松脱断电。

安装边界方面，模组背面的驱动电路做了绝缘涂层处理，安装时模组背面与金属安装龙骨之间不需要额外添加绝缘垫片，即可避免电路短路风险。模组的整体厚度控制在常规户外箱体的适配范围内，安装时单模组的固定点位分布在四个边角，配合通用的磁吸固定件或者螺丝固定孔，可实现快速拆装，后期维护时不需要拆解整屏结构，直接从正面即可取出故障模组更换，大幅降低后期运维的人工成本。考虑到户外温差变化带来的热胀冷缩问题，模组的PCB基材采用了高TG值的板材，在-40℃到80℃的温度区间内不会出现明显的形变翘曲，避免因为板材形变导致灯珠脱焊、接触不良等故障。灯珠的发光亮度做了针对性调校，红色与绿色灯珠的亮度匹配度经过校准，显示双色混合内容时不会出现偏色问题，强光下的可视亮度满足户外阳光直射场景下的信息读取需求，不会因为亮度不足导致阳光下看不清显示内容。

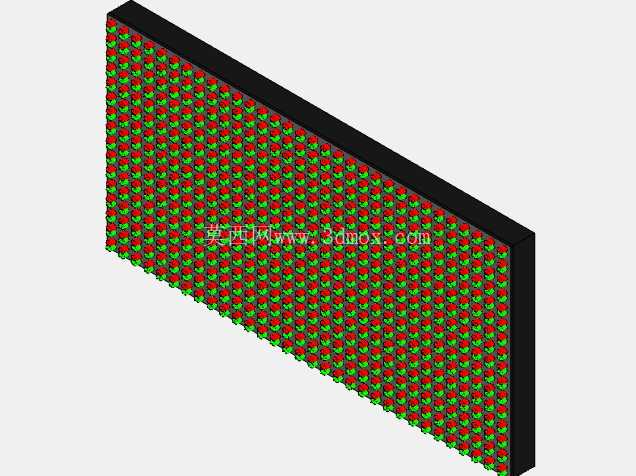

从结构建模的角度来看，该模型完整还原了模组的灯珠排布规律、外壳边框结构、连接器位置与安装点位尺寸，在做整屏结构设计、箱体钣金设计、安装支架受力校核时，可直接调用该模型进行装配干涉检查，不需要重新测绘模组尺寸，能有效缩短整屏产品的结构设计周期。建模时对灯珠的凸起高度、边框的密封槽结构、连接器的伸出长度都做了1:1的尺寸还原，装配仿真时可准确判断模组与箱体玻璃、密封胶条、内部走线的空间位置关系，避免实际生产时出现装配干涉、密封不严等问题。
