3/4规格电气穿线弯通接头结构

在工业电气布线、建筑配电穿管、设备内部线缆防护的施工场景里，这类弯通穿线接头是管路转角处衔接的核心部件，主要承担硬质穿线导管的转角连通作用，让线缆在管路转角位置平滑过渡，避免线缆外皮被管口锐边割损，同时保障穿线管路的整体密封性与结构连贯性，减少粉尘、水汽顺着管路缝隙侵入接线端的概率。

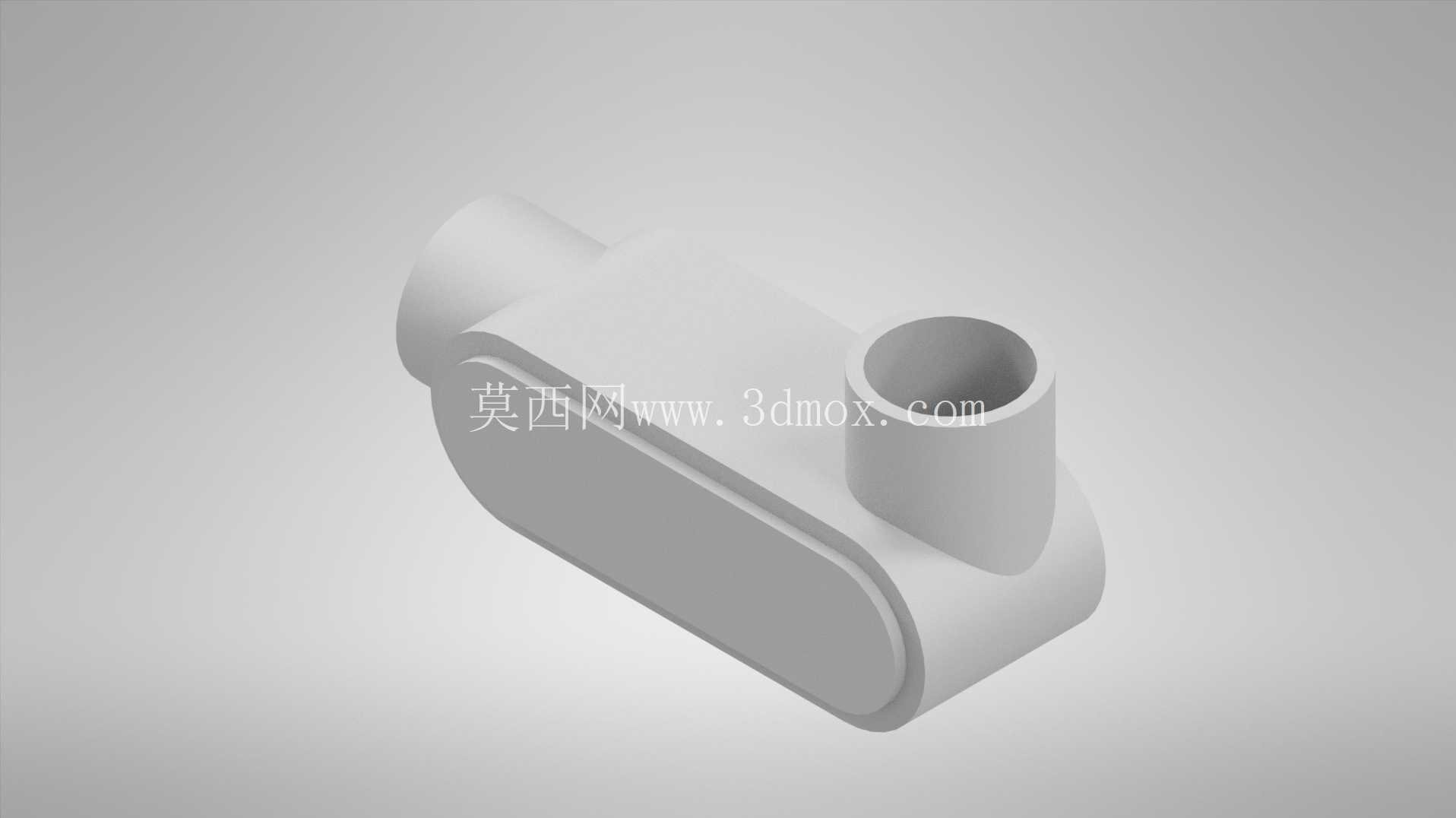

从结构设计逻辑来看，这款3/4规格的接头采用一体注塑或压铸成型的主体结构，主体段做了长圆形的过渡腔体，这个腔体并非随意设计：一方面是为了适配转角处线缆的弯曲半径，常规3/4规格穿线管内布设的多股控制线缆或动力线缆，弯曲时需要足够的容腔避免出现死折，长圆形腔体刚好能给线缆转弯留出充足的形变空间，减少穿线时的阻力，也能避免长期使用中线缆弯折处出现绝缘层疲劳开裂；另一方面，腔体两端的接口分别对应两个垂直方向的管路衔接，其中一个接口为轴向直连端口，和同规格穿线管采用插接配合后可通过锁母或粘接固定，另一个垂直向上的接口同样为标准3/4管径承口，和垂直方向布设的穿线管匹配，两个接口的同轴度、端面垂直度在建模时都做了公差约束，保证现场安装时管路不会出现偏斜错位。

实际安装过程中，这类接头的安装边界需要提前在布线规划阶段核算：主体长圆形腔体的长度方向尺寸，决定了转角位置需要预留的安装空间，不能紧贴墙面或设备钣金面安装，否则会导致其中一个接口无法正常插接管路；接口的承插深度也做了标准化设计，建模时预留的承插深度和行业通用3/4穿线管的插入深度匹配，安装时只要将管路插至承口底部，就能保证衔接处的结构强度，不会因为管路晃动出现松脱。接头的外壁做了均匀的壁厚设计，过渡位置全部采用圆角衔接，没有尖锐的棱角，一方面是生产时便于脱模，另一方面也能避免安装施工时划伤作业人员，同时减少应力集中，提升接头整体的抗挤压、抗冲击性能，哪怕是暗敷在混凝土内或者明装在设备外部，都能承受一定的外力挤压不会出现开裂。

不同于普通的90度直角弯头，这款接头的过渡腔体做了扩容设计，在布设多根线缆或者线径较粗的动力线缆时，穿线的顺畅度会明显提升，不会出现线缆在转角处卡滞的情况，在设备电气改造、厂房配电升级的场景里，这种结构的接头能大幅降低穿线作业的难度，减少施工耗时。建模过程中，接口的内径尺寸严格匹配3/4规格穿线管的外径公差，承口内壁没有多余的凸起或毛刺，保证管路插入后贴合紧密，配合密封胶圈使用时还能达到IP65级别的防护效果，适合在户外设备、潮湿车间的布线场景中使用。

从结构强度的角度考量，接头两个接口和主体腔体的衔接位置做了加厚处理，这个位置是安装时受力最大的区域，拧紧锁母或者固定管路卡箍时，加厚的结构能避免接口处出现开裂变形；主体腔体的平面部分可以适配管卡固定，安装时可以通过管卡将接头固定在墙面或设备支架上，避免管路整体晃动拉扯接口位置。日常运维过程中，这种一体结构的接头没有多余的拼接缝隙，不会出现积灰、积水的问题，长期使用也不需要额外的维护，只要安装时衔接到位，就能和整个穿线管路保持同等的使用寿命。
